Созвездие Андромеда
(Andromeda)



"Об Андромеде, за грех материнский невинно страдавшей:
Близ - Андромеда, и ты ее различишь очертанья
Даже пока темнота в ночи не сгустилась — так ярко
Лик блистает ее и пламя сияет такое
Плеч вокруг и плаща, где огненный пояс сверкает..."

Арат из Сол "Явления", III век до нашей эры

"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно... Поэтому надеюсь кого-то заинтересует созвездие Андромеды в картинках, мифах и схемах.

Seosnews9, 2017 год



Содержание:

• Описание созвездия Андромеда
• Звезды и контурная схема созвездия Андромеды
• Как найти созвездие Андромеды
• Туманность Андромеды (галактика)
• История и мифология созвездия Андромеда



Созвездие Андромеды (Andromeda) - хорошо всем известное созвездие, благодаря находящейся в нем галактике, называемой Туманность Андромеды. Является 11 по величине угловой площади созвездием северного неба, среди всех созвездий небесной сферы (небосферы) Андромеда занимает 19 место (722 кв. градуса), после Жирафа. Через созвездие Андромеды проходит нулевой небесный меридиан, проходящий через точку весеннего равноденствия.

Главная достопримечательность созвездия - это Туманность Андромеды, на самом деле являющейся галактикой. Три самые яркие звезды созвездия не превосходят третьей звездной величины. Внутри созвездия Андромеды нет и классических исторически сложившихся астеризмов^[1], но этот пробел в дальнейшем здесь планируется восполнить, на современный лад...
Андромеда непосредственно граничит с 5 созвездиями, это: Кассиопея; Персей; Треугольник; Рыбы; Пегас и Ящерица, входит в группу созвездий Персея², созданную Дональдом Мензелем по мотивам классического мифа о Персее и Андромеде.
Наилучшие условия для наблюдения созвездия Андромеды приходятся на интервал с 9 сентября по 3 ноября, когда Андромеда кульминирует в полночь.

Звезды и контурная схема созвездия Андромеды

В созвездии Андромеды всего три ярких звезды и все они являются навигационными³: это Альферац (α And; переменная от 2,06^m до 2,02^m), Мирах (β And; 2,07^m), Аламак (γ¹ And; 2,1). Границы созвездия и большая часть видимых звезд представлены на рисунке 2. Вид созвездия в направлении на север в момент кульминации:

Рис. 2 Созвездие Андромеда. Наименования наиболее ярких звезд. Тонкая бирюзовая линия, проходящая рядом (отклонение 2°) со звездой Альферац, - нулевой небесный меридиан.


Помимо трех самых ярких звезд, в созвездии Андромеды можно найти еще пять звезд с блеском, относящимся к четвертой звездной величине, к ним следует добавить и Туманность Андромеды - ее блеск 3,44^m. Как это ни странно, собственные имена получили только две звезды из пяти - это Нембус (51 And; 3,51) и Садр Элазра (δ And; 3,27). Название Садр Элазра произошло от арабского al-sadr al-adhra,  что можно перевести, как Сердце Девушки.
Всего в созвездии Андромеды в рамках Евро-Ближневосточной традиции наименования получили только семь звезд. Еще две поименованные звезды пятой величины находятся в звездной цепочке, названной Птолемеем "бахрома платья", - это Азаб (Adhab, Azab, Titawin; υ And; 4,01) и Адхил (ξ And; 4,87).

Со списком из более чем 160 звезд Андромеды, их достопримечательностями и особенностями можно ознакомиться, вызвав перечень:


Примечательные и видимые ЗВЕЗДЫ созвездия АНДРОМЕДА.

При создании контурного рисунка созвездия желательно решить две задачи: во-первых, изображение должно соответствовать названию, а во-вторых, занимать как можно большую часть площади в пределах границ созвездия.
Для построения нашей собственной версии контурного рисунка созвездия Андромеды используются почти все более или менее яркие звезды (вплоть до 5 звездной величины). По получившейся у нас схеме созвездия (рис.3) вполне можно представить прикованную к скале женщину, что в полной мере соответствует легенде о Персее и Андромеде:

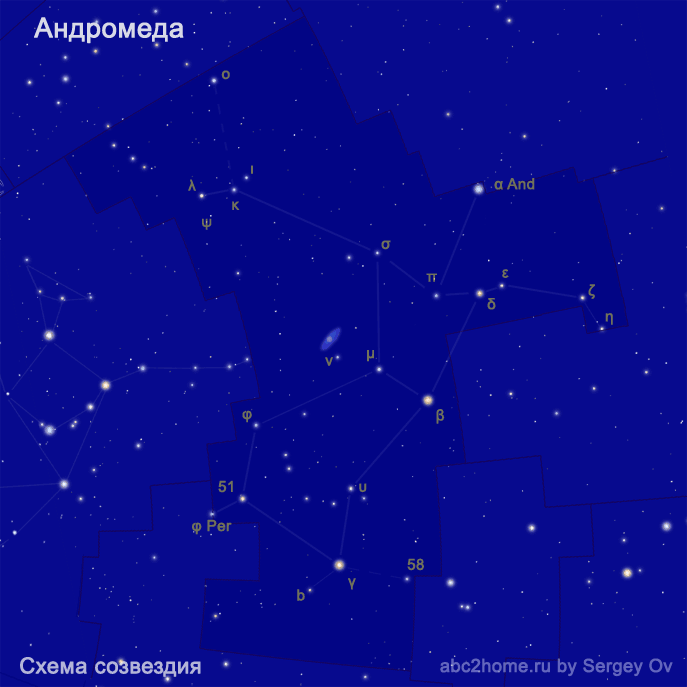

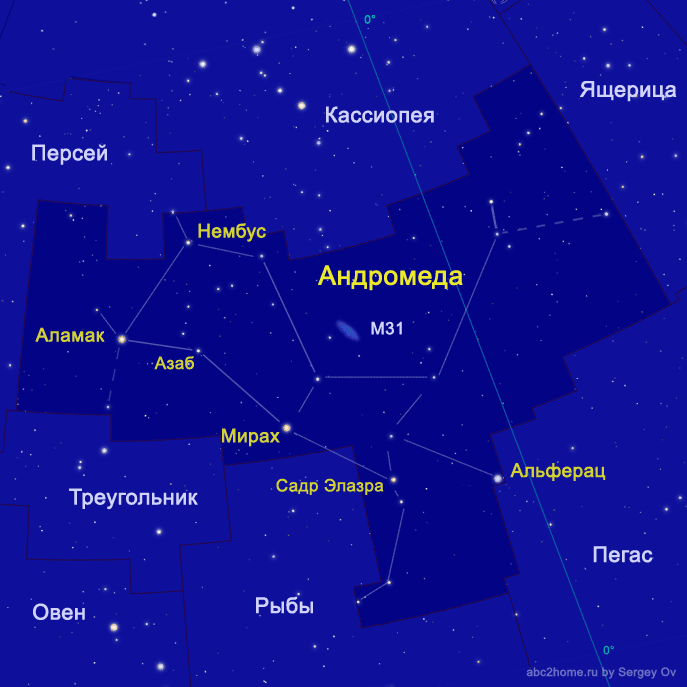

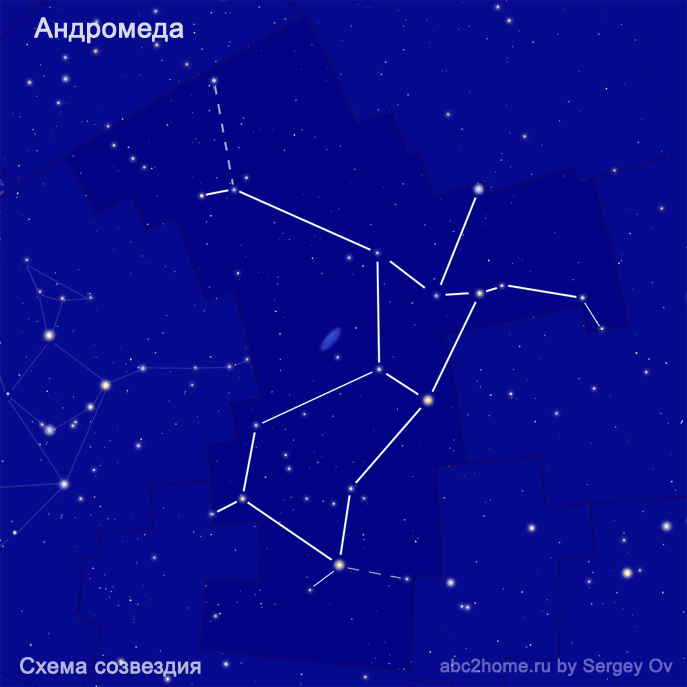

Рис. 3. Схема созвездия Андромеда. Диаграмма по звездам (контурное изображение) прикованной цепями женщины - чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Контур диаграммы по звездам:
голова: Альферац (α And);
шея: Альферац (α And) - Пи Андромеды (π And, узел);
правая рука: Лямбда Андромеды (λ And) - Каппа Андромеды (κ And, узел) - Сигма Андромеды (σ And, узел);
цепь на правой руке:- Омикрон Андромеды (ο And) - Каппа Андромеды (κ And, узел)
туловище: Сигма Андромеды (σ And, узел) - Пи Андромеды (π And, узел) - Садр Элазра (δ And, узел) - Мирах (β And, узел) - Мю Андромеды (μ And, узел) ;
левая рука - Садр Элазра (δ And, узел) - Эпсилон Андромеды (ε And) - Дзета Андромеды (ζ And - Эта Андромеды (η And));
ноги {платье}:   Мю Андромеды (μ And, узел) - Фи Андромеды (φ And) - Нембус (51 And) - Фи Персея (φ Per) - Нембус (51 And) - Аламак (γ And, узел) - 60 Андромеды (b And)- Аламак (γ And, узел) - Азаб (υ And) - Мирах (β And, узел);
цепь на левой ноге: Аламак (γ And, узел) - 58 Андромеды (58 And).

Получившийся схематический рисунок женщины, прикованной цепями, включает в себя 19 звезд созвездия, в то время как, даже в первом дошедшем до нас звездном каталоге Птолемея, известном как "Альмагест", созвездие Андромеды насчитывает 23 звезды (+1 от Коня) ^*.
Вообще, Птолемей несколько странно относился к Андромеде. Нынешнюю Альфа Андромеды он приписал к созвездию Коня (ныне Пегас), лишь добавив пояснение: "Звезда на пупке (Коня) общая со звездой на голове Андромеды".
Сравнил голову девушки с пупком коня и все, больше никаких упоминаний насчет головы Анромеды нет! - Какое непочтительное отношение к принцессе!
Дальше - больше! В описании положения звезд в созвездии Птолемей достаточно четко связывает их с различными частями тела: три звезды над поясом, "звезда между лопатками", "звезда на правом плече" и так далее ^*...
Следуя этому описанию, получаем такую картину:

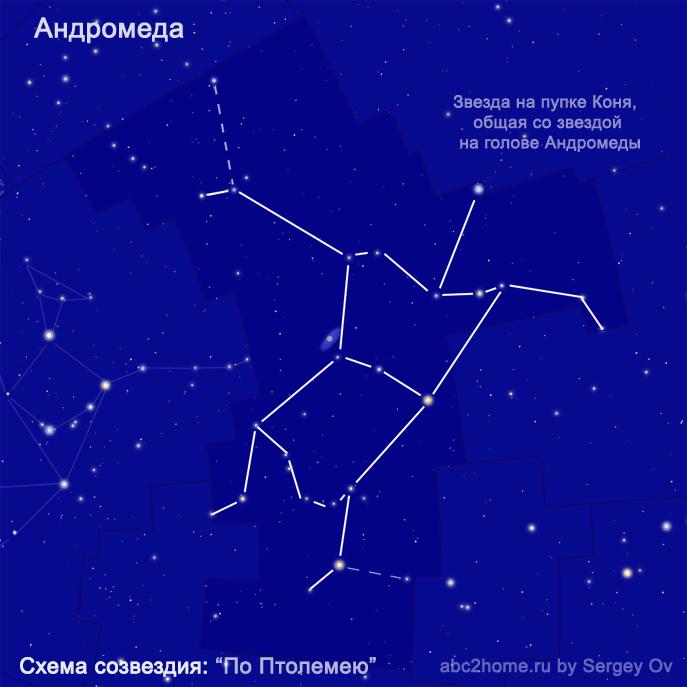

Рис. 4. Схема созвездия Андромеда по Птолемею. Диаграмма по звездам - контурное изображение Рубенсовской женщины.
Если при включенном JavaScript подвести к картине курсор и удерживать его, то можно увидеть другие версии схематического изображения созвездия.

Первое, что приходит в голову при взгляде на рис. 4:
"А этому морскому чудовищу, Цетусу (Кетусу), было чего покушать..."
А потом, приглядевшись, начинаешь подозревать, что такая Андромеда и без Персея справилась бы с чудовищем...
- На какие ухищрения дамы только не идут, лишь бы выйти замуж!
Кроме того, и обида худосочных Нереид, глядя на эту картину, становится по человечески понятной! (по одной из версий мифа о Персее и Андромеды, чудовище было наслано по жалобе Нереид, которые сильно обиделись, на Кассиопею, мать Андромеды, когда она сказала, что ее дочь намного красивее их).

Самая яркая звезда Андромеды, Альферанц, является частью астеризма "Большой Квадрат", но внутри себя созвездие Андромеды не содержит исторически сложившихся астеризмов. Давайте попробуем эту несправедливость устранить. В наше время, когда Туманность Андромеды светится как пятая по яркости звезда созвездия (а со временем будет еще ярче), никто не может нам помешать задействовать ее для построения современного хорошо узнаваемого астеризма. Вот что при этом получилось (рис.5):

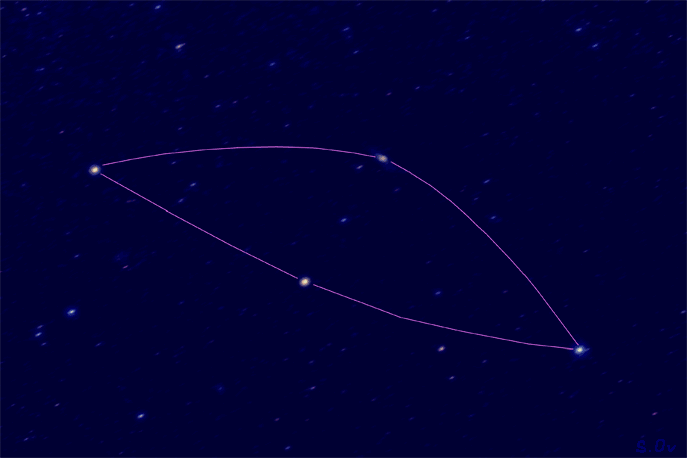

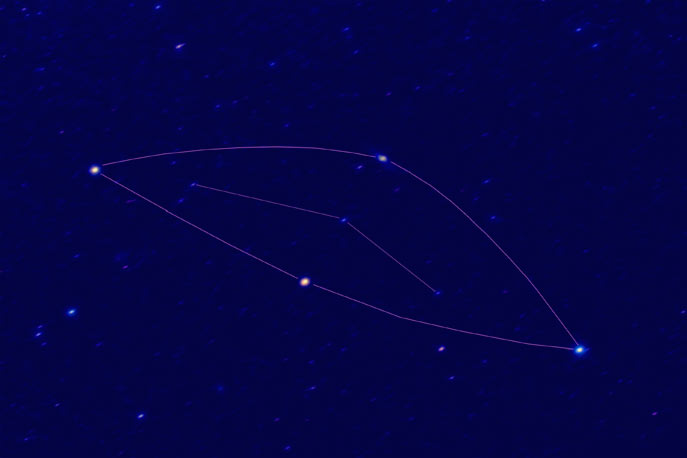

Рис. 5. Астеризм "НЛО" в созвездии Андромеды, схема созвездия и фото участка звездного неба. Изображение классического НЛО - "Летающая тарелка", с намеком на адрес отправителя...

А получился у нас настоящий подарок для уфологов - астеризм "Летающая Тарелка"! Теперь, взглянув на созвездие Андромеды, Вы всегда сможете найти на нем Летающую Тарелку. И тогда, после того как Вы ее найдете, вслед за О.Бедером можно будет сказать "Кто теперь докажет, что на небе нет Летающих Тарелок, пусть первый бросит в меня камень."
Теперь на небесах каждую звездную ночь можно увидеть НЛО "Летающая Тарелка" в созвездии Андромеда!

После того как контуры, астеризмы и самые яркие звезды созвездия хорошо изучены, до полного визуального запоминания, можно приступить к поиску Андромеды непосредственно на звездном небе.

Как найти созвездие Андромеды

Созвездие Андромеды обычно все находят с помощью звезд Кассиопеи. Правда, в самый первый раз лучше всего искать Андромеду, задействовав два созвездия: Малую Медведицу и Кассиопею (рис.5).
Если провести линию от Полярной Звезды к самой нижней звезде астеризма Трон Кассиопеи Кафу и продолжить ее дальше, то она приведет точно к самой яркой звезде Андромеды Альферацу, причем угловые расстояния от Полярной звезды до Кафа и от Кафа до Альфераца примерно равны (31° и 30°). Обратите внимание, что в обратном порядке луч Альферац - Каф указывает точно на Полярную звезду - это второй древний способ определения направления на север. Кроме того, стоит еще раз напомнить, что наша замечательная линия очень близка к нулевому меридиану.

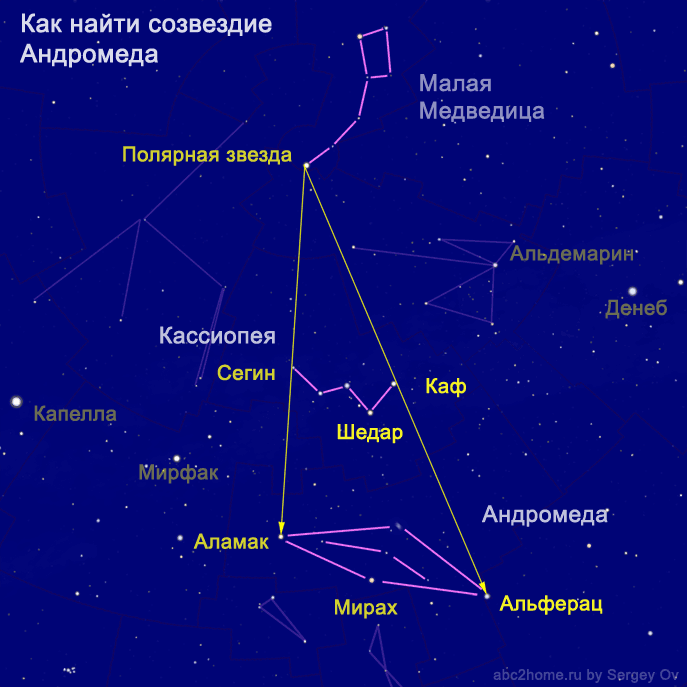

Рис. 6. Как найти созвездие Андромеды? - Очень просто! Нужно мысленно провести линию через Полярную Звезду и Каф (β Кассиопеи) и она приведет к Альфа Андромеды Альферацу. Есть и другой вариант: от Полярной звезды через Сегин Кассиопеи так же провести линию к Андромеде,  она приведет к Аламаку - ступне Андромеды, но здесь звезды не очень яркие.

Бывалые наблюдатели звездного неба сразу ищут Андромеду исходя от Кассиопеи. Если провести через Альфа Кассиопеи Шедар лучи от Нави и Кафа (рис.7, изумрудные линии), то они образуют угол внутри которого расположены все самые яркие звезды и Туманность Андромеды, а линия Нави-Ахирд почти точно укажет на Альферац (рис.7, красная стрелка)

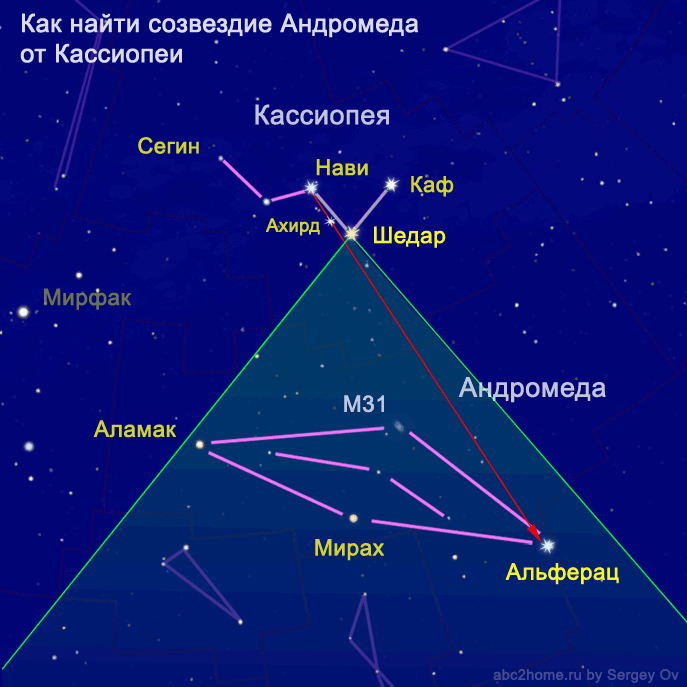

Рис. 7. Как найти созвездие Андромеды с помощью звезд Кассиопеи? - Очень просто! Все самые яркие яркие звезды Андромеды расположены между лучами Каф-Шедар и Нави- Шедар. Красная линия в направлении Нави-Ахирд приводит к Альферацу.

Теперь остается только правильно определиться с угловыми размерами созвездия. Даже по схематическим рисункам видно, что астеризм "Летающая тарелка" Анромеды в два раза больше астеризма Трон Кассиопеи.

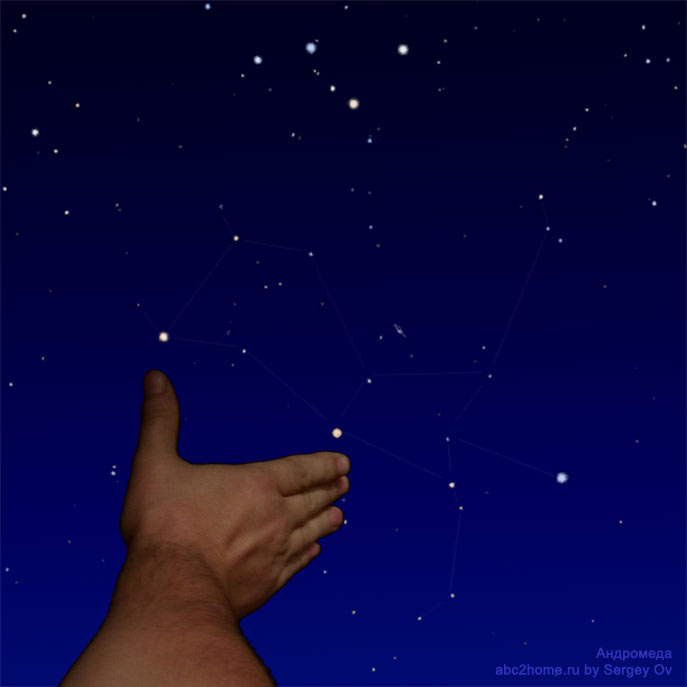

Рис. 8. Оценка углового размера созвездия Андромеды с помощью вытянутой руки. Это изображение как бы подчеркивает взаимоудаленность ярких звезд Андромеды

Самое большое угловое расстояние между ярчайшими звездами Андромеды - это расстояние от Альфераца до Аламака, которое составляет 30°. Угловое расстояние между большим и указательным пальцем вытянутой руки человека нормального телосложения составляет 16-18° (независимо от пола и возраста от 7 лет), таким образом звезды Андромеды на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рисунке 8.

Туманность Андромеды (галактика Андромеды)

Удивительно, но факт, первое письменное упоминание о Туманности Андромеды относится концу 10 века. Персидский астроном ас-Суфи в 964 году завершил свой труд "Книга неподвижных звезд", в котором при описании греко-персидского имиджа Андромеды (рис. 12) упоминает о неком "туманном пятне (вар. пятнышке) там, где рот у рыбы Андромеды", и вводит для него специальное обозначение на рисунке.
Остается загадкой, почему этот пятый по яркости ныне объект созвездия Андромеды до ас-Суфи никто не замечал?
Первое детальное описание Туманности Андромеды появилось лишь через шесть веков в 1612 году. Немецкий астроном С. Майр (Simon Marius) изучил "туманное пятнышко" Андромеды с помощью телескопа и описал его как протяженную туманность с ярким ядром и зафиксировал небесные координаты. Три следующих столетия этот протяженный туманный объект величали как Большая Туманность Андромеды (Great Andromeda Nebula).
В 18 веке Великий охотник за кометами Шарль Мессье, создал каталог "туманных" объектов, мешавших охоте. Туманность Андромеды оказалась тридцать первой в этом списке и получила обозначение M31.
К середине 19 века совершенствование оптики астрономических телескопов позволило обнаружить спиралевидную структуру туманного образования, а применение в астрономии еще нового тогда раздела оптики, спектроскопии, заставило предположить, что эта туманность состоит из множества звезд. Кроме того в 1885 астрономы всего мира наблюдали до сих пор единственную в истории вспышку сверхновой S-Андромеды.
Поэтому, уже в конце 19 века, когда Д. Дрейером был составлен популярный сейчас у любителей астрономии Новый общий каталог (New General Catalogue, сокращенно NGC), нем туманность Андромеды была известна уже как галактика и получила обозначение NGC 224. Окончательный, безоговорочный вывод, что Туманность Андромеды - это галактика, был сделан в 1920-е годы после новой обработки материалов о сверхновой Андромеды и оценки расстояния до нее в два с половиной миллиона световых года. В ту пору англоязычная астрономическая общественость переминовала величественную "Great Andromeda Nebula" в краткую "Andromeda galaxy" - галактика Андромеды.
Здесь же, следуя исторической традиции и памятуя И. Ефремова, будет использоваться название "Туманность Андромеды" или если хотите "галактика Туманность Андромеды", этот величественный объект дальнего космоса (рис. 9), на мой взгляд, больше заслуживает такое название.

Рис. 9. Галактика "Туманность Андромеды". Большая спиральная галактика в созвездии Андромеды

В настоящее время "Туманность Андромеды" приближается к нашей Солнечной системе со скоростью около 300 км/с. Скорость сближения ядра нашей галактики "Млечный Путь" с ядром галактики "Туманность Андромеды оценивается в 120 км/с. Галактики вступят в непосредственное гравитационное взаимодействие через 4 миллиарда лет, при этом некоторые "счастливые" звездные системы смогут "пересесть из одного галактического экспресса в другой". Кто знает, может наша Солнечная система перейдет в галактику Андромеды? - У нее есть шанс...
Стоит отметить, что в это время "портрет" галактики будет занимать четверть северного неба, а ее ядро будет сиять ярче чем сейчас Луна (рис. 10.)

Рис. 10. "Туманность Андромеды" + 3 млрд. лет. Восход галактики, Солнечная система, Марс (фантастический коллаж, Sergey Ov)

А теперь, давайте попробуем найти ответ на вопрос: "Почему галактику Андромеды до 10 века никто как бы не замечал?" - о ней нет никаких письменных упоминаний.
1. Ответ: "В те времена было не принято писать о туманных пятнах, писали только о звездах!" - не считается.
2. Вероятнее всего, причина заключается в том что яркость (блеск) Туманности Андромеды была существенно ниже, чем сейчас.
Фактор непосредственного приближения галактики к нам, может оказать влияние не более одной стотысячной доли процента (приближение к нам менее чем на 1 световой год в тысячелетие).
В нашем распоряжении остаются три фактора: вращение звезд и межзвездного газа в плоскости галактики, изменение наклона самой видимой плоскости галактики и увеличение яркости центрального звездного скопления - ядра галактики.
- Вполне возможно, что в начале нашей эры яркая часть ядра галактики была закрыта от нас облаком межзвездного газа, вследствие вращения галактики облако сместилось...
- Сейчас мы наблюдаем галактику "Туманность Андромеды" под довольно острым углом в 15° к ее плоскости, в начале нашей эры галактики была видна под еще более острым углом, возможно, при этом наиболее яркая часть ядра была затенена.
- Вследствие гравитационного уплотнения центрального скопления звезды становятся ближе друг к другу, и происходит увеличение кажущейся яркости ядра.

Я полагаю, что наиболее вероятная причина "увеличения заметности" Туманности Андромеды - гравитационное уплотнение ее ядра.
А как считаете Вы?
Так или иначе яркость Туманности Андромеды со временем должна расти и заметно меняться даже при жизни одного поколения (если не набежит следующее газовое облако).



Как найти Туманность Андромеды

Как это ни странно, для не яркой пока галактики Туманность Андромеды на небесах заготовлен точный звездный прицел. Луч исходящий от Полярной звезды к Шедар Кассиопеи проходит точно через Туманность Андромеды, причем расстояние от Шедара до Туманности, ровно в два раза меньше расстояния от Полярной звезды до Шедара (рис.11), так что, на широте Москвы Туманность Андромеды можно найти в любую звездную ночь.

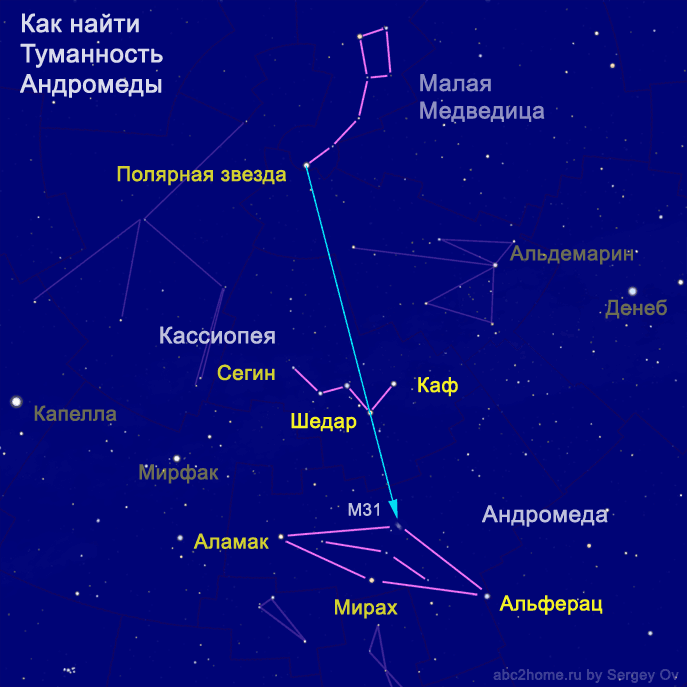

Рис. 11. Как найти Туманность Андромеды? - Нужно мысленно провести линию через Полярную Звезду и Шедар (Альфа Кассиопеи) и она приведет к Туманности Андромеды.

Способ поиска Туманности Андромеды от Полярной звезды хорош для ее визуального наблюдения.
Если рассматривать Туманность Андромеды через бинокль или любительский телескоп (школьный), то нужны ближние ориентиры. Вариант наведения оптики по звездам созвездия Андромеды представлен на рисунке 12.

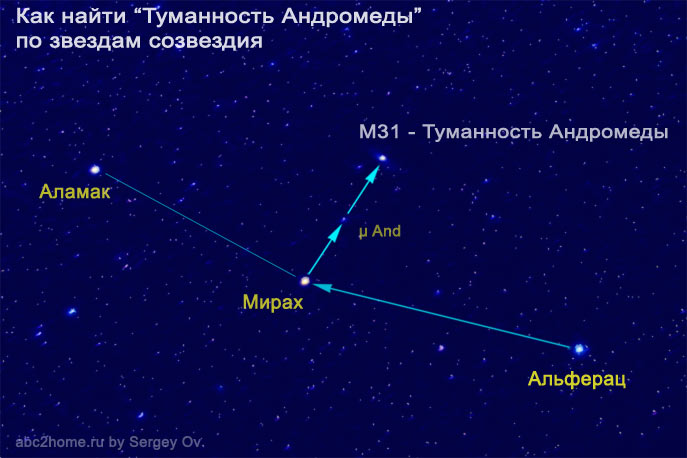

Рис. 12. Как найти Туманность Андромеды по звездам созвездия, исходя от Альфераца.

Обратите внимание, линия "ближнего прицела" на галактику Андромеды от Мирах почти совпадает с биссектрисой тупого угла, образуемого звездами Аламак - Мирак - Альферац.


История и мифология созвездия Андромеда

Созвездие Андромеды - часть звездного мифологического полотна, которое временами занимает более чем четверть нашего северного неба (рис. 15) и называется группа Персея². Стоит здесь еще раз повторить, что для древних греков звездное небо - это мир, целая панорама легенд, картина мироздания для посвященных, в изображениях на которой, одни и те же звезды могли использоваться для создания разных образов - разных созвездий в их понимании, многие из этих образов сохранились до наших дней.
Наглядным примером "двойного назначения" звезды, является Альфа Андромеды - Альферац, бывшая Дельта Пегаса. Взгляните на представленную Птолемеем в "Альмагесте" таблицу-описание звезд созвездия Андромеды:

Таблица 1. Клавдий Птолемей. Созвездие Андромеда. Описание звезд, их координаты и яркость

N	Описание	Долгота	Широта	Экваториальные координаты	Звездная величина	Современная идентификация
Конь
1	Звезда на пупке, общая со звездой на голове Андромеды	♓ 17 1/2 1/3	N 26	0h 10m 23s; +29° 39′ 36″	2,3	Альферац - α And, HR 15
... Андромеда
1	Звезда между лопатками	♓ 25 1/3	N 24 1/2	0h 41m 44s; +31° 16′ 21″	3	Садр Элазра, Дельта Андромеды - δ And, HR 165
2	Звезда на правом плече	♓ 26 1/3	N 27	0h 40m 26s; +33° 54′ 56″	4	Пи Андромеды - π And, HR 154
3	Звезда на левом плече	♓ 24 1/3	N 23	0h 40m 53s; +29° 31′ 31″	4	Эпсилон Андромеды - ε And HR 163
4	Южная из трех на правом предплечье	♓ 23 2/3	N 32	0h 19m 6s; +37° 19′ 15″	4	Сигма Андромеды - σ And, HR 68
5	Из них [из трех на правом предплечье] более северная	♓ 24 2/3	N 33 1/2	0h 19m 16s; +39° 2′ 24″	4	Тета Андромеды - θ And, HR 63
6	Средняя из трех [на правом предплечье]	♓ 25	N 32 1/3	0h 23m 21s; +38° 8′ 36″	5	Ро Андромеды - ρ And, HR 82
7	Южная из трех на конце правой руки	♓ 19 2/3	N 41	23h 40m 56s; +43° 32′ 52″	4	Йота Андромеды - ι And, HR 8965
8	Средняя из них [трех на конце правой руки]	♓ 20 2/3	N 42	23h 41m 32s; +44° 47′ 34″	4	Каппа Андромеды - κ And, HR 8976
9	Северная из них [трех на конце правой руки]	♓ 22 1/6	N 44	23h 40m 36s; +47° 4′ 5″	4	Лямбда Андромеды - λ And, HR 8961
10	Звезда на левом предплечье	♓ 24 1/6	N 17 1/2	0h 50m 31s; +24° 27′ 29″	4	Дзета Андромеды - ζ And, HR 215
11	Звезда на левом локте	♓ 25 2/3	N 15 1/2 1/3	0h 59m 13s; +23° 30′ 46″	4	Эта Андромеды - η And, HR 271
12	Более южная из трех над поясом	♈ 3 1/2 1/3	N 26 1/3	1h 11m 23s; +36° 12′ 26″	3	Мирах, Бета Андромеды - β And, HR 337
13	Средняя из них [из трех над поясом]	♈ 2	N 30	0h 56m 1s; +38° 48′ 34″	4	Мю Андромеды - μ And, HR 269
14	Северная из них [из трех над поясом]	♈ 1 1/2 1/3	N 32 1/2	0h 49m 27s; +40° 58′ 25″	4	ν Андромеды - ν And, HR 226
15	Звезда над левой ступней	♈ 16 1/2 1/3	N 28	2h 2m 35s; +42° 26′ 18″	3	Аламак, Гамма Андромеды - γ1 и γ2 And HR 603 / 604
16	Звезда на правой ступне	♈ 17 1/6	N 37 1/3	1h 41m 12s; +51° 2′ 1″	4,3	Фи Персея - φ Per, HR 496
17	Звезда южнее этой [на праой ступне]	♈ 15 1/6	N 35 2/3	1h 36m 56s; +48° 49′ 20″	3,7	Нембус, 51 Андромеды - 51 And, HR 464
18	Северная из двух на левом коленном сгибе	♈ 12 1/3	N 29	1h 40m 53s; +41° 46′ 26″	4	Азаб, Ипсилон Андромеды - υ And, HR 458
19	Южная из них [двух на левом коленном сгибе]	♈ 12	N 28	1h 41m 39s; +40° 44′ 30″	4	Тау Андромеды - τ And, HR 477
20	Звезда на правом колене	♈ 10 1/6	N 35 1/2	1h 15m 48s; +46° 49′ 30″	5	Фи Андромеды - φ And, HR 335
21	Из двух на бахроме более северная	♈ 12 2/3	N 34 1/2	1h 29m 8s; +46° 51′ 54″	5	49 Андромеды - 49 And, HR 430
22	Южная из них [двух на бахроме]	♈ 14 1/6	N 32 1/2	1h 40m 41s; +45° 36′ 43″	5	Хи Андромеды - χ And, HR 469
23	Предшествующая трем [4-6?] на правой руке, вне руки	♓ 11 2/3	N 44	23h 4m 45s; +42° 57′ 5″	3	Омикрон Андромеды - ο And, HR 8762

Казалось бы, при такой подаче материала Птолемей пытается показать не очень позитивное отношение к Андромеде, на самом же деле, он ничего плохого по отношению к принцессе не подразумевает, просто, пергамент в те времена был безумно дорог, и тратить на нем место на тавтологию было бы непростительным расточительством.
Сразу же здесь оговорюсь: непомерно широкий пояс из звезд Анромеды (рис. 4) ничего общего с древнегреческим образом молодой царевны не имеет, хотя, их идеал фигуры женщины все-таки близок с Рубенсовским (например Венера Милосская).
Но вернемся к нашему мифу. На месте созвездия древние греки мысленно рисовали образ юной Андромеды прикованной цепями к скале. Андромеда - невольная жертва материнской любви и гордости. Однажды царица Кассиопея гуляла с дочерью Андромедой по берегу моря и увидела купающихся дочерей морского царя нереид. Невольно залюбовавшись зрелищем, она остановилась. И тут к ней подбежала Андромеда - "Нет, все-таки ты у меня красивей всех!" - вырвалось у нее. Какая мать не похвалит свое дитя! Но то что позволено простой матери, не позволено царице!
У нереид оказался необычный слух - они подхватили фразу, пересказывая ее друг другу, в конечном счете исказили так, что все разрыдались и поплыли жаловаться морскому царю Посейдону: "Кассиопея сказала, что ее дочь красивей всех, а мы настоящие чудовища!"
- Я им покажу чудовище! - сказал разгневанный Посейдон.
Сказано - сделано, побережье принялось разорять морское чудовище, ужасный Цетус. Мало того был послан оракул известивший волю богов: "Приковать Андромеду цепями к скале на морском берегу". Увы воле богов, вынуждены подчиняться даже цари!
И вот теперь на небесах изображена сцена: Андромеда прикована к скале, царица Кассиопея просит, удачно пролетавшего рядом Персея, спасти от ужасного чудовища ее дочь. Согласно мифу о Персее и Андромеде, в этот момент рядом с Кассиопеей, помимо Персея, находятся: царь Цефей; прикованная к скале принцесса Андромеда; чуть далее крылатый конь Пегас и народ (в нашей группе народ изображают статисты Возничий, Ящерица и почему-то Треугольник), в отдалении из глубин всплывает ужасный Цетус ... (эта сцена получит благополучную развязку²).
Клавдий Птолемей был безусловным авторитетом для многих поколений астрономов. Даже на востоке, в уже арабизированном исламском Иране, в Междуречье, где на месте созвездия Андромеды с шумерских времен изображали Рыб, персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в своей "Книге неподвижных звезд" сохранил образ "закованной в цепи женщины". Правда, к этому образу он добавляет еще два рисунка "женщины с рыбой" при описании последнего из них, он как раз впервые письменно упоминает Туманность Андромеды (рис. 13). А вот порядок описания звезд, он сохраняет в точности "по-Птолемею", лишь обновляя координаты, в этом можно убедиться взглянув на таблицу от ас-Суфи: Звезды Женщины закованной в цепи



Рис. 13. Созвездие Андромеда в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране).

Ян Гевелий, в своем атласе «Уранография» (издан в 1690), обычно старается следовать описаниям Птолемея, но в случае с Андромедой астроном-художник деликатно развернул красавицу спиной к зрителю,
Оригинал атласа создан в проекции "божественного взгляда" - как будто Вы смотрите на небесную сферу извне, чтобы картина соответствовала "земному" виду созвездия Андромеда, в предлагаемом Вашему вниманию коллаже, изображение представлено в зеркальном отражении:

Рис. 14. Созвездие Андромеда - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас). Если подождать, то на рисунке высвечивается традиционный астеризм созвездия

На рисунке Андромеды атласа Яна Гевелия представлены два ярких объекта, один из них - это звезда Альферац (там где голова), а другой - галактика Туманность Андромеды (там где пояс). Гевелий рисовал с запасом на века, такой яркости Туманность Андромеды в нашем столетии еще не достигла...

Sergey Ov (Seosnews9)



1. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Весенний Треугольник.

2. К группе Персея относятся созвездия:
Кит, Пегас, Андромеда, Возничий, Персей, Андромеда, Цефей, Ящерица, Треугольник.

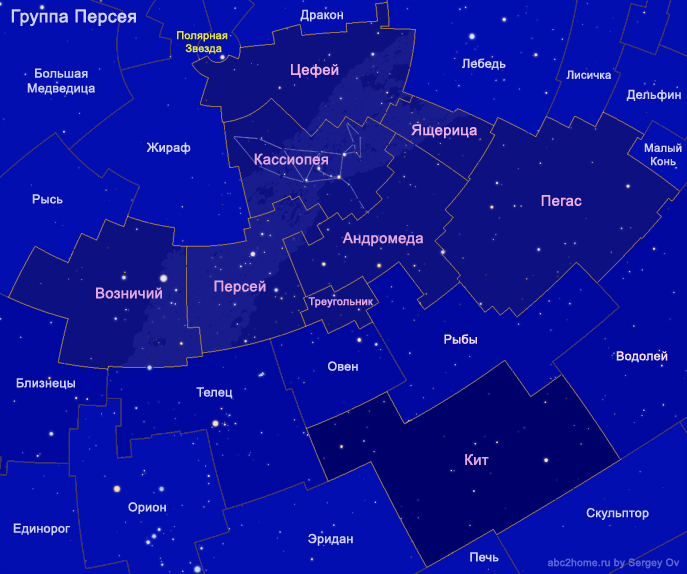

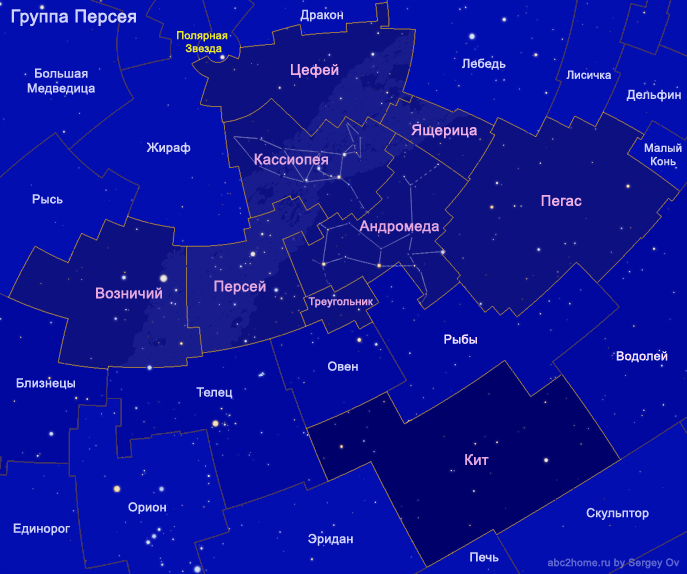

Рис. 15. Группа созвездий Персея

Созвездия Кит (Цетус), Пегас, Андромеда, Персей, Андромеда, Цефей объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Возничий, Ящерица и Треугольник попали сюда благодаря общим границам (или потому, что их больше некуда пристроить...).

Миф о Персее и Андромеде (краткое изложение)
Когда Персей после победы над Медузой Горгоной возвращался домой на своем крылатом коне Пегасе, то пролетая близ морского берега, заметил прикованную к скале девушку и толпу народа в отдалении. Он приземлился рядом с девушкой, которая ему сразу приглянулась, а звали ее Андромеда.
Расспросив девушку, Персей узнал, что она, принцесса этой страны, отдана в жертву чудовищу Цетусу по воле богов, дабы прекратить бедствия, учиняемые этим монстром. Царь Цефей и царица Андромеда находились неподалеку. Персей заявил родителям Андромеды, что готов сразится с чудовищем, но в случае победы просит руки их дочери. Родители согласились. В этот момент из под воды в отдалении показался ужасный Цетус (что и запечатлено на небесном полотне).
В тяжкой битве, благодаря мечу подаренному богами, Персей победил чудовище, женился на Андромеде и их дети стали родоначальниками персидского народа...

3. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике».

4. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета
