Созвездие Орел
(Aquila)



"Несколько дальше еще есть Стрела, что отдельно от лука,
Мчится сама по себе. Рядом с нею, но ближе к Борею,
Птица простерла крыла. Здесь же, другая Юпитера Птица
средь веяний ветра: поменьше она, но восход ее грозен
ночью идущей на убыль, - люди Орлом ее называют".

Арат из Сол "Явления" - "Аратея" в переводе Цицерона, 311 - 315,
III век до нашей эры

"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно... Поэтому, надеюсь, кого-то заинтересует описание созвездия Лиры в картинках и схемах, его история и мифология.

Seosnews9, 2015 год



Содержание:

• Описание созвездия Орел
• Звезды и схема созвездия Орла
• Интересные объекты Орла
• Астеризмы Орла
• Как найти созвездие Орла
• История и мифология созвездия Орел

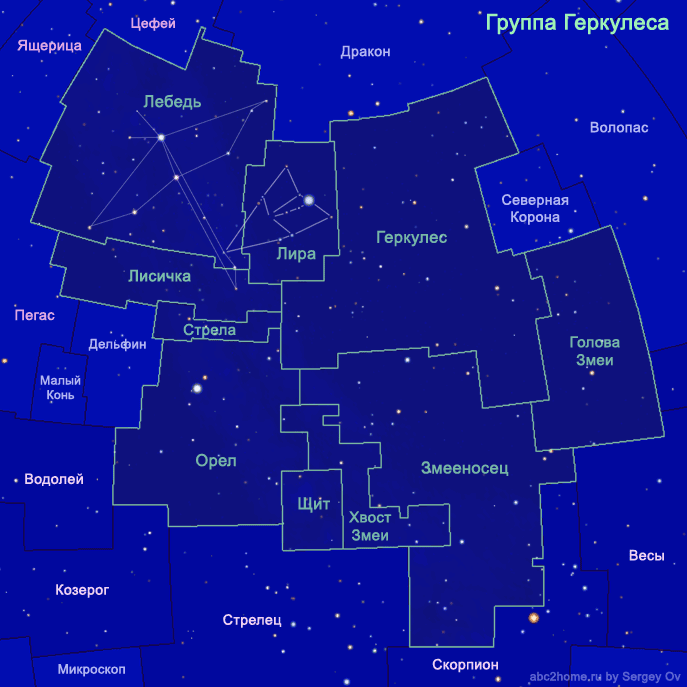

Созвездие Орла (Aquila) является самым древним созвездием группы Геркулеса,^[1] - еще Древние Вавилоняне более 3000 лет назад представляли образ Орла в рисунке из звезд созвездия.
Линия небесного экватора делит созвездие Орла на две неравные части, большая часть принадлежит Северному полушарию, таким образом, его можно классифицировать как северное экваториальное созвездие.
В площадном рейтинге всей небесной сферы (небосферы) Орел двадцать второй (22 место), а среди созвездий Северного полушария он занимает тринадцатое место (652 кв.град.) вслед за созвездием Возничий.
Созвездие Орла граничит с девятью созвездиями - это Стрела, Геркулес, Змееносец, Хвост Змеи, Щит, Стрелец, Козерог, Водолей и Дельфин.
Орел на территории России является заходящим, видимым полностью созвездием (склонение от -11,9° до 18,7°).
В полуночную кульминацию созвездие Орла попадает в середине лета и держится в ней целый месяц - от начала до конца июля (прямое восхождение от 18^ч 41^м до 20^ч 38^м), вследствие чего Орел считается летним созвездием.
На широте Москвы созвездие Орла всецело доступно для наблюдения с февраля по декабрь.

Звезды и схема созвездия Орел

Визитной карточкой Орла являются три звезды, лежащие на слабо изогнутой дуге и образующие рисунок коромысла: Таразед - Альтаир - Альшаин (древний астеризм Коромысло Весов, еще эту тройку называют Семьей Орла).
Главной звездной достопримечательностью созвездия, несомненно, является Альфа Орла - ярко-белый Альтаир (α Aql, 0.76^m).
Альтаир - шестая по яркости звезда Северного полушария неба (после Бетельгейзе, Альфа Ориона) и двенадцатая среди всех видимых звезд неба планеты Земля (между Бетельгейзе и Альтаиром вклинивается Хадар, β Центавра). Следующие за Альтаиром по яркости звезды почти на два порядка тусклее - это Таразед (γ Aql, 2.72^m, оранжевая) и Окаб (ζ Aql, 2.99^m, белая).
Альтаир, Таразед и Окаб включены в список навигационных звезд ^[2].

Всего в нашем списке насчитывается 14, поименованных звезд Орла, из них 11, видимых невооруженным глазом, - это в прядке убывания яркости, видимые звезды:
Альтаир (Altair - IAU, α Aql, 0.76^m, белая);
Таразед (Tarazed - IAU, γ Aql, 2.72^m, оранжевая);
Окаб (Okab - IAU, ζ Aql, 2.99^m, белая);
Аль-Мизан III (θ Aql, 3.24^m, бело-голубая);
Аль-Мизан I (Denebokab Australis, δ Aql, 3.36^m, бело-желтая);
Аль-Талимайн (λ Aql, 3.43^m, бело-голубая);
Альшаин (Alshain - IAU, β Aql, 3.71^m, желтая);
Аль-Мизан II (η Aql, 3.87^m, бело-желтая);
Денебокаб (Denebokab Borealis, ε Aql, 4.02^m, оранжевая);
Аль-Талимайн Постериор (ι Aql, 4.36^m, бело-голубая);
Либертас (Libertas - IAU, ξ Aql, 4.722^m, желтая)
и наблюдаемые с помощью оптических приборов:
Чечия (Chechia - IAU, HD 192699, HIP 97938, 6.44^m, желтая, имеет планету (b));
Финикия (Phoenicia - IAU, V1703 Aql, 8.10^m, оранжевая, имеет планету (b));
Петра (Petra - IAU, WASP-80, 11.88^m, оранжевая, имеет транзитную планету (b)).

Список видимых и примечательных звезд созвездия Орла так же исполнен в виде Таблицы.

Границы созвездия и большая часть видимых звезд изображены на рисунке 2.Aql - вид на созвездие Орел в момент кульминации (в таком ракурсе принято представлять созвездия в астрономии):

Рис. 2.Aql. Созвездие Орел. Исторически сложившиеся и утвержденные МАС (IAU) наименования наиболее приметных звезд.
С помощью этого рисунка можно потренироваться в построении контуров созвездия Орел, если к рисунку 2.Aql подвести курсор - будут видны звезды и только звезды.
Чтобы увеличить изображение звезд созвездия на весь экран, кликните по рисунку.

На рисунке не отображены названия ξ Aql, Либертас, чтобы не нарушать строй имен главных звезд семейства Орла, и специально изображенной HIP 97938, Чечии, поскольку, на самом деле, невооруженным глазом ее могут разглядеть только люди с исключительно острым зрением.
В условиях городской засветки звездного неба чтобы опознать созвездие Орла достаточно разглядеть три звезды: самую яркую звезду созвездия Альфа Орла (α Aql) Альтаир, следующий по яркости оранжевый Таразед (γ Aql, 2.72^m) и симметрично расположенный относительно Альтаира не очень яркий желтоватый Альшаин ( β Aql, 3.71^m).

С 2014 года Международный астрономический союз (МАС/IAU -  International Astronomical Union) приступил к программе унификации собственных наименований звезд и создал в 2016 году рабочую группу Working Group on Star Names (WGSN) в результате официальный статус обрело большинство устоявшихся названий звезд, в этот список включены названия 8 звезд Орла причем одна из них 12 звездной величины, оранжевый карлик Петра (Petra - IAU, WASP-80, 11.88^m), получила имя собственное благодаря обнаруженной в ее системе уникальной транзитной планете Вадирум, котрая совершает оборот вокруг звезды за три дня.

Со списком из 130 видимых звезд Орла, дополненным неяркими, но достопримечательными звездами можно ознакомиться, вызвав таблицу:

Примечательные и видимые ЗВЕЗДЫ созвездия ОРЕЛ.

Главными предметами интереса визуальных наблюдателей в Созвездии Орла являются его самая яркая звезда Альтаир и самая яркая из цефеид Аль-Мизан II (η Aql, 3.87^m, бело-желтая).
Наблюдать за многодневными изменениями яркости звезды в российских климатических условиях довольно неблагодарное дело, поэтому ограничимся краткой характеристикой Эта Орла: Объект представляет собой систему из трех звезд, главенствует в которой η Aquilae A - переменная звезда, классическая цефеида, ее видимая величина колеблется от 3,5 до 4,3 за период 7,176641 дня.
Наряду с Дельта Цефея, Мекбудой (Дзета Близнецов) и Бета Золой Рыбы, Эта Орла одна из самых выдающихся цефеид, как саму звезду, так и изменение ее яркости можно различить невооруженным глазом. Некоторые другие хорошо видимые цефеиды, такие как Полярная Звезда, характеризуются лишь очень незначительными изменениями яркости.

Альтаир, являющийся одной из самых близких к Солнечной системе ярких звезд, заслуживает особого обсуждения:

Альтаир (Altair), Альфа Орла, белая горячая звезда класса A7 главной последовательности находится на расстоянии 16,8 светового года от Солнца - это расстояние чуть больше оговоренных Астрономическим Союзом границ сферы ближнего окружения Солнечной системы в 5 парсек (16,308 св. лет).
Альтаир пока не вошел в ближний круг, но в настоящее время приближается к солнечной системе с лучевой скоростью (R_V) -26,1 км/c.
Скорость сближения Альтара и Солнца, главным образом, определяется собственным движением Солнца относительно ближайших звезд, вектор скорости этого движения направлен в сторону созвездия Геркулеса, и отклонен от направления на Альтаир на совсем небольшой угол (Рис.3.Aql).
Примерно через 6000 лет Альтаир официально станет звездой ближнего окружения Солнечной системы.
Альтаир является звездой среднего возраста для своего класса (около миллиарда лет) с высокой, по сравнению с Солнцем, металличностью (высоким содержанием элементов тяжелее гелия).
Альтаир так же как и его яркая соседка по летнему треугольнику Вега (Рис.3.Lyr) очень быстро вращается вокруг своей оси. На экваторе скорость вращения, оценивается в 200 км/с (скорость разрушения поверхности звезды - 450 км/с). Для сравнения: скорость вращения на экваторе Солнца чуть больше двух километров в секунду (7284 км/ч ≈ 2 км/с). Альтаир вращается в сто раз быстрее Солнца и поэтому имеет форму приплюснутого эллипсоида вращения с соотношение диаметров 22% (Рис.4.Aql).

Температура фотосферы Альтаира неоднородна: максимальная температура - на полюсе звезды (~8500К), минимальная - на её экваторе (~6900К). В настоящее время с Земли Альтаир наблюдается в направлении экватора, при этом средняя температура поверхности составляет 7800К, и воспринимается как яркая звезда, сияющая "дневным" белым светом.

Средний радиус звездного диска Альтаира составляет 1,7 R_⊙ при этом, благодаря высокой температуре поверхности, ее светимость в 11 раз превышает светимость Солнца.

На счастье Солнечной системы, наш очень близкий сосед Альтаир имеет массу около 1,8 M_⊙ и никогда не станет сверхновой, его запаса водорода должно хватить, по разным оценкам, еще примерно на миллиард лет, после чего он станет красным гигантом.

В качестве основной схемы звездного рисунка Орла выбрано наиболее пропорционально близкое к оригиналу изображение парящего орла, хотя здесь и имеет место нарушение границ созвездия, зато никто не скажет, что это курица или птеродактиль (рис.5.Aql):

Рис. 5.Aql. Созвездие Орел (Aquila - лат.). Диаграмма по звездам (контурное изображение) парящего орла - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Авторская версия диаграммы по звездам (контурного изображения) орла.

Схематическая визуализация Орла по звездам, представленная на рисунке 5.Aql, уже используется для изображения созвездия Орел на карте-планетарии: "Звездное небо России".

Созвездие Орел содержит более десятка относительно ярких звезд. В таких случаях, как правило, есть возможность создать множество вариантов графических рисунков из линий, соединяющих эти звезды.
На рисунке 6.Aql представлены четыре чередующиеся схематические изображения из звезд Орла, которые можно обнаружить во время кульминации созвездия:

Рис. 6.Aql. Варианты схематических изображений из звезд созвездия Орел - вид при кульминационном положении созвездия:

рис. 6.1.Aql. Орел с колчаном Зевса, схема С. Ов;
рис. 6.2.Aql. Птеродактиль;
рис. 6.3.Aql. Стимфалийская Птица;
рис. 6.4.Aql. Девочка с косичками и скакалкой, схема С. Ов

Этим изображением можно управлять с помощью кнопок:

- Орел – схема Сергея Ов  - Птеродактиль - Стимфалийская Птица     - Девочка с косичками и скакалкой, С. Ов - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд



Первым следует, выбранное основным, схематическое изображение Орла, предложенное Сергеем Ов, но к нему добавлены контурные рисунки Колчана и Стрелы-Молнии Зевса/Юпитера.
Среди схематических изображений из звезд Орла, попадается множество на орла совсем не похожих, некоторые напоминают птицу-тукан, а некоторые вообще птеродактиля.
К чему сомнения, давайте создадим рисунок с максимвльным сходством с древней протоптицей: Птеродактиль (Рис. 6.2.Aql).
Третий вариант рисунка из звезд созвездия Орла соответствует мифу о шестом подвиге Геракла/Геркулеса, и представляет собой изображение химерической медноклювой Стимфалийской птицы (Рис. 6.3.Aql).
И последний рисунок серии наглядно демонстрирует, что если по жизни следовать французской поговорке "Сherchez la femme!" - "Ищите женщину!", то она найдется, хотя бы и не совсем взрослая...

Интересно посмотреть, как менялись представления о созвездии Орла со времен Клавдия Птолемея до наших дней - именно такую эволюцию созвездия иллюстрируют три первые схематические изображения рисунка 7.Aql:

Рис. 7.Aql. Рисунки из звезд созвездия Орел:

рис. 7.1.Aql. Орел, схема К. Птолемея;
рис. 7.2.Aql. Орел, схема Яна Гевелия;
рис. 7.3.Aql. Орел, схема Х. Рея;
рис. 7.4.Aql. Морской Скат.

Чтобы остановить изображение нажмите на соответствующую кнопку:

- Орел, схема К. Птолемея - Орел, схема Яна Гевелия - Орел, схема Х. Рея    - Морской Скат - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд



Клавдий Птолемей в звездном каталоге "Альмагеста"^{1} отводил под созвездие Орла 15 звезд. Судя по описанию, в котором ни разу не упоминаются крылья - это сидящий на скале или на камне Орел. Если ограничиваться только звездами, перечисленными Птолемеем, действительно, можно получить изображение сидящего орла: рисунок 7.1.Aql (мне эта схема напоминает ворону, оставшуюся без сыра, из басни Крылова "Ворона и Лисица"). Спустя 700 лет после появления "Альмагеста", ас-Суфи в своей Книге Неподвижных Звезд^{2}, изображает Орла с расправленными крыльями (Рис. 25.Aql), но это, по-прежнему, сидящий на камне орел.
В эпоху возрождения, когда уже изобретен телескоп и для нужд астрономов используются не только видимые невооруженным глазом звезды, каталог Птолемея, перестал быть догмой и в Европе публикуется огромное количество атласов звездного неба с изображениями парящего Орла.
На мой взгляд, не превзойденным по качеству прорисовки созвездий является атлас звездного неба Яна Гевелия "Уранография". В этом атласе созвездие Орла, обозначено изображением парящего орла (Рис. 26.Aql) , и включает в себя 22 звезды (если считать звезду, одновременно расположенную на кончике левого крыла Орла и на Щите).
С помощью звезд, отведенных созвездию Орла в атласе Гевелия, был получен схематический рисунок 7.2.Aql (Орел получился слегка горбатым).
Взгляните еще раз на рисунок 26.Aql: с юго-востока к изображению орла примыкает рисунок ребенка с луком, обозначающий сейчас непризнанное созвездие "Антиной". Это созвездие с самого его появления во втором веке нашей эры не являлось общепринятым и в звездных атласах одних авторов оно присутствовало, а в других это место с размахом отводилось изображению Орла. Окончательно вопрос был решен в пользу созвездия Орла в 1928 году, когда Международный Астрономический союз утвердил современные границы созвездий.
В современных границах созвездий одним из самых известных изображений Орла является схематический рисунок Ханса Рея 7.3.Aql.
Наиболее похожее на парящего орла изображение созвездия, принятое за основное в этой статье, уже было представлено на рисунке 5.Aql.
Чтобы не повторяться, четвертая версия картин из звезд, которая еще раз наглядно демонстрирует, что если не ограничиваться традициями, то звезды позволяют получить самые неожиданные изображения - на Рис. 7.4.Aql представлен схематический набросок Морского Ската (а при определенной силе воображения можно даже себе представить "Доброе Приведение с моторчиком").

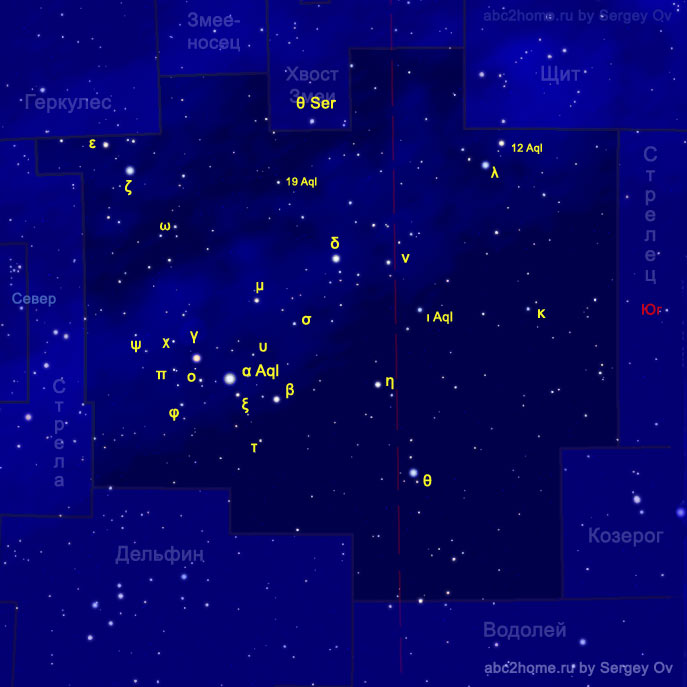

Не менее плодотворным для составления схематических рисунков является так же направление Восток - Запад. На рисунке 8.Aql представлен набор схематических изображений из звезд, которые можно себе представить при взгляде на созвездие, повернувшись на восток:

Рис. 8.Aql. Рисунки из звезд созвездия Орел, при взгляде с востока на запад:

рис. 8.1.Aql. Абажур или сахарница, схема С.Ов;
рис. 8.2.Aql. Бантик «Бабочка», схема С.Ов;
рис. 8.3.Aql. Цапля, схема С.Ов;
рис. 8.4.Aql. Котелок, схема С.Ов

Этим изображением можно управлять с помощью кнопок:

- Абажур или сахарница (С.Ов) - Бантик «Бабочка», схема С.Ов - Цапля, схема С.Ов - Котелок, схема С.Ов - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Самым неоднозначным рисунком из звезд, обнаружившимся в ракурсе восток - запад, является (рис. 8.1.Aql), если ограничиваться компактной группой из ярких звезд, то можно представить изображение сахарницы, но если к этой "сахарнице" протянуть провод, то получится абажур.
Следующее схематическое изображение было создано в одно мгновение, как показалось, вдруг звезды сложились в изображение "воротничка", но после детальной прорисовки стало видно, что здесь больше подходит образ бантика "Бабочка" (рис. 8.2.Aql).
Третий рисунок из звезд воспроизводит очертания парящей над водой цапли, высматривающей рыбу или лягушку.
И в заключение серии, на рисунке 8.4.Aql представлен контурный рисунок походного котелка или котла (в зависимости от масштаба восприятия).

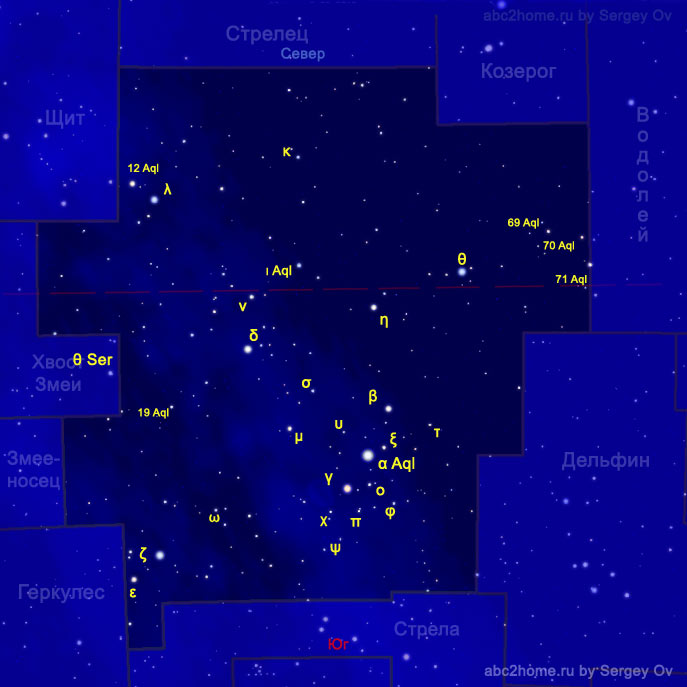

При взгляде на созвездие Орла в направлении с севера на юг, современный наблюдатель в качестве изображения, по максимуму заполняющего выделенную площадь, может себе представить себе парусную яхту, фанаты лыжного спорта смогут увидеть лыжника на трамплине, любители фэнтези - дракона, а картежники - пикового туза в серии рисунков 9.Aql:

Рис. 9.Aql. Схематические рисунки, построенные при взгляде на созвездие Орла с запада на восток:

рис. 9.1.Aql. Парусник, схема С.Ов;
рис. 9.2.Aql. Лыжник на трамплине, схема С.Ов;
рис. 9.3.Aql. Дракончик, схема С.Ов;
рис. 9.4.Aql. Пики, вини (slades), схема С.Ов

Этим изображением можно управлять с помощью кнопок:

- Парусник, схема С.Ов - Лыжник на трамплине(С.Ов) - Дракончик, схема С.Ов - Пики, вини (slades) - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Первый номер в цикле изображений был присвоен рисунку Парусника, заполняющему почти всю площадь созвездия (9.1.Aql). Быть может, кто-то на этом месте сможет представить личную парусную яхту...
На втором рисунке изображен лыжник в момент отрыва от трамплина.
На рисунке 9.3.Aql, специально для любителей жанра фэнтези, представлено изображение летящего пузатого дракончика с расправленными крыльями.
Завершает серию рисунков схематическое изображение карточной масти - Пики (вини, slades) или огромный пиковый туз (рис. 9.4.Aql).

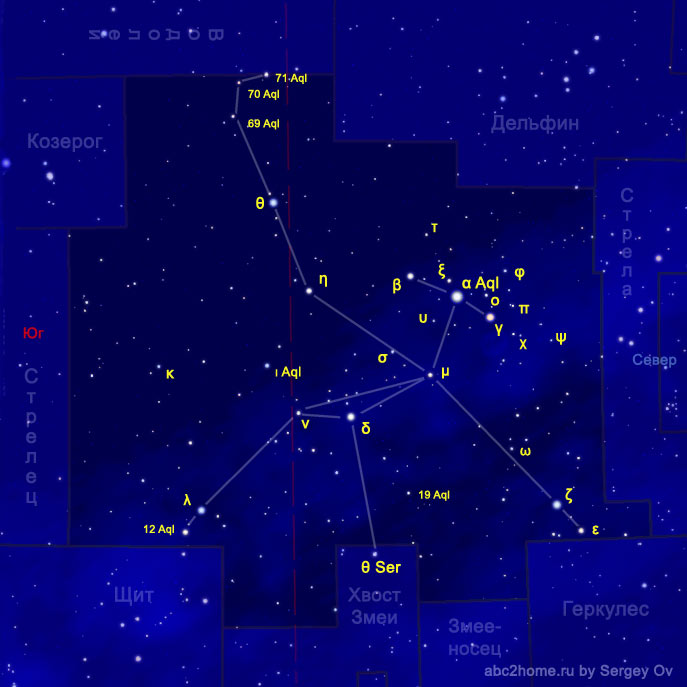

Если посмотреть на созвездие Орла с запада на восток, то самым крупным, заполняющим почти все пространство созвездия, рисунком представляется пасторальный образ девушки с серпом (Рис. 10.Aql ):

Рис. 10.Aql. Девушка с серпом - схематический рисунок из звезд созвездия Орел
Чтобы увидеть обозначения звезд подведите курсор на край рисунка...

Изобразительный возможности созвездия Орла, конечно же, представленными здесь рисунками не ограничиваются, еще достаточно большой резерв сохранен для полета изобразительной фантазии читателей. Присылайте схематические рисунки на форум!





Астеризмы Орла

Самым древним астеризмом^[4] созвездия Орел можно было бы считать звездный рисунок огненного меча Шамаша, если быть уверенными в том, что Древние Шумеры могли себе позволить осознавать божественные вещи отдельно бога.
В третьем тысячелетии до нашей эры шумеро-аккадские жрецы размещали Бога Солнца Шамаша по большей части на месте современных созвездий Стрельца, Орла, Геркулеса, Змееносца и Скорпиона - древние шумеры не жалели места на небесах для своих богов.
Шамаш располагался именно на этом участке неба, в связи с тем, что в ту эпоху, при подходе к нему Солнца, наступало самое темное время года. Считалась, что силы тьмы нападали на Бога-Солнце, стараясь удержать его за горизонтом, и он отбивался от них своим огненным мечом и прорывался к небу (рис.21.Aql).

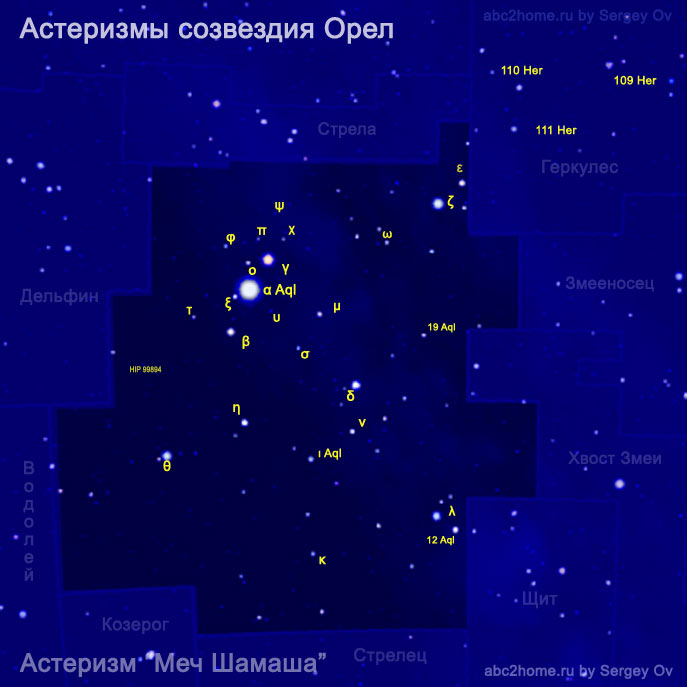

На рисунке 14.Aql представлен звездный рисунок огненного меча Шамаша, как астеризм, большая часть которого попадает на современные границы созвездия Орла:

Рис. 14.Aql. Древнейшие астеризмы "Огненный Меч Шамаша" и "Орел Ашшура" - изображения из линий, соединяющих звезды созвездия Орла:

14.1.Aql. Астеризм Огненный Меч Шамаша, схема С.Ов;
14.2.Aql. Астеризм Орел Ашшура, схема С.Ов

Представленный на рисунке 14.1.Aql образ божественного меча Шамаша, спустя тысячелетие шумеро-аккадцы заменяют Огненным Орлом Ашшура, в связи с принятием в свой пантеон главного бога соседнего Ассирийского Царства (рис.14.2.Aql).
Чтобы получше разглядеть огненного Орла, подведите курсор к краю изображения.

На рисунке. 15.Aql. представлена серия не столь древних, но хорошо запоминающихся астеризмов, с помощью которых созвездие Орла легко распознается:

Рис. 15.Aql. Рисунки астеризмов из звезд созвездия Орла:

рис. 15.1.Aql. Астеризмы Семья Орла и Чаши Весов;
рис. 15.2.Aql. Астеризм Трезубец (Trident);
рис. 15.3.Aql. Астеризм Ромб;
рис. 15.4.Aql. Астеризм Крылья Орла

Этим изображением можно управлять с помощью кнопок:

- Астеризм Семья Орла - Астеризм Трезубец - Астеризм Ромб - Астеризм Крылья Орла - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Первым в серии изображений представлен астеризм Семья Орла^{3} (рис. 15.1.Aql.), который известен около двух тысяч лет и является основным ориентиром при распознавании созвездия Орла. Три яркие звезды, выстроившиеся почти в линию, две из которых расположены чуть ли не симметрично относительно самой яркой звезды созвездия Орла - Альтаира.
В конце первого тысячелетия нашей эры у этого астеризма появилось второе название. Дело в том, что арабские астрономы воспринимали эти три звезды как образ "Коромысла Весов Справедливости", а расположенные южнее, так же почти на одной линии, три относительно яркие звезды, судя по названию Аль Мизан I - II - III, несли в себе образ "Чаш Весов Справедливости".
В Древней Индии последователи Вишны, видели в созвездии Орла символический атрибут его "трех шагов" - Трезубец Вишну^{3} (рис. 15.2.Aql.).
На современных звездных картах, в качестве фрагментов рисунков из звезд созвездия Орла, часто встречаются схематические изображения ромба и крыльев Орла. Поскольку эти изображения включают в себя почти все самые яркие звезды созвездия, то они вполне заслуживают ранг самостоятельных астеризмов, таким образом, на рисунке 15.3.Aql представлен астеризм "Ромб", а на рис. 15.4.Aql - астеризм "Крылья Орла".

Астеризмы могут быть построены в виде рисунков из звезд, как внутри созвездия, так и на основе самых ярких звезд из нескольких разных созвездий.

Созвездие Орел выступает в качестве сооснователя сезонного астеризма Летний Треугольник (Летне-осенний).
Альтаир (α Орла; 0,77^m) является самой южной и второй по яркости звездой Летнего Треугольника (Рис.18.Aql). В границы сезонного астеризма попадают пять созвездий: Лебедь; Лира; Лисичка; Стрела и Орел.
Другими вершинами Летнего Треугольника являются Денеб (α Лебедя; 1,25^m) и Вега (α Лиры, 0,03^m).

Рис. 16.Aql. Сезонный астеризм Летний Треугольник.

Астеризм "Летне-осенний Треугольник", представляет собой вытянутый вдоль меридиана неправильный треугольник с соотношением сторон:
Вега - Денеб: 23,84870°~ 24° - угловое расстояние на небесной сфере;
Денеб - Альтаир: 38,01195°~ 38°;
Альтаир - Вега: 34,19057°~ 34°.
На широте Москвы Летний Треугольник появляется в полном составе своих вершин перед восходом Солнца в начале февраля, доступен для наблюдения 11 месяцев - его можно еще застать сразу после захода Солнца даже в конце декабря. Наилучшие условия для наблюдения Летне-осеннего Треугольника, складываются, в соответствии с его названием, летом и в начале осени.
Римляне эпохи античности воспринимали Летний Треугольник как единое созвездие "Стимфалийские Птицы" (вместо Лиры, Орла и Лебедя изображалась мифические Птицы) под эгидой легеды о подвигах Геркулеса (рис. 26.Lir).

После того как все схематические контуры, астеризмы и более или менее яркие звезды Орла изучены до полного зрительного запоминания, можно приступить к поиску созвездия непосредственно на звездном небе.



Как найти созвездие Орла

Созвездие Орел на широтах Средней полосы России и севернее можно наблюдать с февраля по декабрь. Наилучшим временем для ознакомления с созвездием Орла является промежуток с июля по ноябрь, когда созвездие доступно для наблюдения в вечернее время.
Поскольку созвездие Орла является заходящим созвездием, то для определения его местонахождения важно наличие линий визирования от хорошо известных незаходящих созвездий.
Созвездию Орла в этом плане повезло - главными пунктами отправления для его поиска являются созвездия Большая Медведица и Кассиопея (рис.17.Aql):

Рис. 17.Aql. Как найти созвездие Орел от незаходящих в России созвездий Большая Медведица и Кассиопея

Самым дальним прицелом на звезды Орла является линия визирования от звезд Большого Ковша Фекда (γ UMa; 2,41^m) -  Алиот (ε UMa,1,76^m), попадающая в пятую по яркости бело-желтую звезду Аль-Мизан I (δ Aql, 3.36^m). Линия Фекда - Алиот -> Аль-Мизан I на рисунке обозначена зеленой стрелой, как видим, на траектории визирования других ярких звезд не попадается.
Линия визирования от "Трона" (W-астеризма) созвездия Касиопеи Рукба (δ Cas; 2,66^m, белая) - Каф (β Cas; 2,28^m, бело-желтая) представлена на рисунке 17.Aql желтой стрелкой и приводит ко второй по яркости звезде Орла Таразед (γ Aql, 2.72^m, оранжевая). При использовании этой линии визирования важно не ошибиться, поскольку сначала она приводит к тоже оранжевой Альдженах (ε Cyg; 2,46^m) Лебедя и только при дальнейшем следовании достигает Таразед в Орле.
Поскольку как W-астеризм (Трон) Кассиопеи так и Большой Ковш Медведицы на нашем северном небе никогда не заходят, то с их помощью можно так же узнать, например, как далеко Орел спрятался за горизонт и скоро ли он взойдет.
К сожалению, точный прямой прицел непосредственно на ярчайшую звезду созвездия Орла Альтаир (α Aql, 0.76^m, белая) от ярких звезд созвездий Кассиопея и Большая Медведица никак не получается.
Единственное точное попадание в Альтаир получается с помощью звезд Большого Квадрата созвездия Пегас (рис. 18.Aql):

Рис. 18.Aql. Как найти созвездие Орел с помощью звезд созвездия Пегас

На рисунке 18.Aql показано, что при визировании от Альгениб (γ Пегаса, 2.84^m, бело-голубая) к Маркаб (α Пегаса, 2.48^m, бело-голубая)  получается точное попадание в Альтаир.
К сожалению, от ярких звезд соседнего созвездия Лебедь не удается построить линии визирования, ведущие к ярким звездам Орла и становится очень ценной возможность найти созвездие Орла с помощью звезд Лиры (рис. 19.Aql):

Рис. 19.Aql. Как найти созвездие Орел с помощью звезд созвездия Лиры

Если мысленно провести линию через Вега (α Lyr, 0.03^m, белая) и Шелиак (β Lyr A, 3.52^m, белая) и проложить вектор дальше, то желтая стрелка упрется в не очень яркую звезду Мю Орла (μ Aql, 4.45^m, оранжевая).
Визирование от Эррагал (ζ1 Lyr, 4.34m, белая) к Сулафат (γ Lyr, 3.25^m, бело-голубая) позволяет подобраться ко второй по яркости звезде созвездия Орла Таразед (Tarazed - IAU, γ Aql, 2.72^m, оранжевая) (зеленая стрела рис. 19.Aql).
Обратите внимание что зеленая линия идет почти параллельно с красной линией летнего треугольника, таким образом, линия Эррагал - Сулафат является вспомогательной при поиске созвездия Орла по звездам Летнего Треугольника (рис. 16.Aql).

Теперь остается только правильно определиться с угловыми размерами созвездия Орел. На рисунке 20.Aql созвездие представлено в том положении, таким его можно увидеть над головой летним или осенним вечером, повернувшись на юг или юго-запад.

Рис. 20.Aql. Оценка углового размера созвездия Орел с помощью вытянутой руки.

Угловой размер Орла можно оценить исходя из результатов расчетов углового расстояния между звездами созвездия, например, угловое расстояние от Альтаира до второй по яркости звезды Окаб составляет 12,2° (Угловое расстояние между звездами - онлайн расчет), а угловое расстояние между восточной и западной границами созвездия по линии небесного экватора составляет 29,25°.
Другой простейший способ оценки угловых расстояний - оценка с помощью вытянутой руки.
Угловое расстояние между большим и указательным пальцем вытянутой руки человека нормального телосложения составляет 16-18° (независимо от пола и возраста от 7 лет). Звезды Орла на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рисунке 20.Aql.



История и мифология созвездия Орел

Первые артефакты, связанные с областью небес, занимаемой современным созвездием Орел, можно отнести к III тысячелетию до нашей эры. В частности, рельефный рисунок на цилиндрической каменной печати, датируемой 2400 - 2300 годами до нашей эры (Печать писца Эдда).
Фотография оттиска печати на глине с изображением Энки и его символических спутников Козерога и птицы Имдугут в окружении дружественных ему богов светлых сил Двуликого Исимудпа и Бога-Солнца Шамаша представлен на рисунке 21.Aql:

Зеркальное отражение такой зарисовки возвращает ее к возможности проекции на земной вид ночного неба. Результаты зеркального отражения фрагмента оттиска печати представлены на рисунке 22.Aql:

Рис. 22.Aql. Бог-Солнце Шамаш с Огненным мечом

Путем нескольких итераций масштаба рисунка 22.Aql удалось найти рисунок из звезд хорошо совместимый с изображением Бога-Солнца Шамаша. Оказалось, что божественный небесный образ, занимает место 7 современных созвездий: Козерога, Орла, Геркулеса, Змееносца, Змеи, Скорпиона и Стрельца.
Совместимость изображения Шамаша на печати Эдда с рисунком звездного неба наглядно демонстрирует рисунок 23.Aql:

Рис. 23.Aql. Увеличенный фрагмент оттиска каменной печати (The seal ADDA). Рисунок представлен в зеркальном отражении. Совмещение карты звездного неба и изображения Шамаша с Огненным Мечом

Если подвести курсор к краю рисунка, то проявится отдельное изображение фрагмента глиняного оттиска (рис. 23.2.Aql), если курсор продвинуть дальше, то проявиться наложенное полупрозрачное изображение участка звездного неба, включающего в себя, в центральной части созвездия Стрельца, Орла, Геркулеса, Змееносца и Змеи, а так же по краям созвездия Водолея, Рыб, Дельфина, Стрелы, Пегаса, Лебедя, Лиры, и Скорпиона (рис. 23.3.Aql)

Как видно из рисунка 23.Aql большую часть площади современного созвездия Орла занимает изображение Огненного Меча Шамаша (более детальное изображение Меча представлено на рисунке 14.1.Aql). По всей вероятности, такая картина звездного неба сохранялась у древних шумеров и их потомков шумеро-аккадцев более тысячи лет.
Во втором тысячелетии до нашей эры набирает силу северный сосед шумеро-аккадского государства - Ассирия, к пятнадцатому веку до нашей эры расцвет экономики культуры и военного искусства приводит к формированию Ассирийского Царства со столицей в городе Ашшур.
В то же время в шумеро-аккадском государстве столица переместилась из города Ур в город Вавилон, при этом все мелкие царства были подчинены правителю Вавилона, образовалось новое государство, называемое Вавилонией. Ашшур и Вавилон начали борьбу за влияние на всей территории междуречья, которая поначалу шла с переменным успехом. Важно, что на этом фоне происходило взаимное проникновение и слияние двух культур. Менялся и пантеон богов: произошло слияние образа солнечно-огненного Шамаша и могущественного и воинственного ассирийского бога Ашшура, а на небесах Огненный Меч Шамаша был заменен другим огненным символом Орлом Ашшура.
Образец современной ассирийской иконографии Бога Ашшура, созданный на основе древней символики представлен на рисунке 24.Aql:

Рис. 24.Aql. Ассирийский Бог Ашшур - коллаж на основе контурных зарисовок древних рельефных изображений Ашшура.

Если внимательно присмотреться к рисунку 24.Aql, запомнить контуры символического изображения Орла и сравнить их с схематическим рисунком астеризма Орел на рисунке 14.2.Aql, то, не смотря на асимметрию перспективы, сходство всех деталей контура покажется поразительным.

В первом тысячелетии до нашей в древнем Вавилоне звездная сфера небес - это не только пантеон богов, но и инструмент календарного исчисления, предсказания затмений, расчета движения планет. Изменилась и религиозная мифология - часть богов сошла со сцены истории, часть возвеличилась и была наделена новыми функциями. Небеса разделены на владения трех богов Ану, Энки и Энлиля, каждому из которых отведено по 6 зодиакальных созвездий, всего 18 созвездий - древневавилонские звездочеты уже используют зодиакальное исчисление. Совсем скоро утилитарные нужды заставят вавилонских жрецов-халдеев додуматься до сезонного деления на зодиакальные созвездия, их станет по 3 созвездия на сезон, в соответствий с двенадцатимесячным солнечно-лунным календарем.
К этому времени историки и относят первое письменное, вернее, клинописное доказательство того, что на участке звездного неба, соответствующем сейчас созвездию Орла, древние астрономы мысленно воспроизводили рисунок из звезд в образе Орла - это глиняные клинописные таблички MUL.APIN, представляющие собой по сути первый астрономический каталог.
По сходству данных одной из интерпретаций материалов таблиц, и созданных ранее клинописных астролябий, в настоящее время с высокой достоверностью утановлено, что восходящая первой яркая звезда созвездия Орла, обозначенная в таблицах MUL.APIN, как TI₈.MUSHEN является ζ Aql (Окаб - IAU).
Согласно шумеро-аккадской мифологии, современное созвездие Орел, являвшееся когда-то частью изображения священного Орла Ашшура, находится в пределах, так называемого, Пути Энлиля - небесных владений самого судьбоносного в те времена бога, отвечающего за все, что происходит между небом и землей, в том числе за весь род человеческий и ведущиеся им войны в частности тоже.

У Древних Греков, так же как и у Древних Ассирицев Орел был неразрывно связан с Верховным Божеством Пантеона и являлся главным питомцем и символическим атрибутом Зевса.

МИФ: Богиня земли Гея, мать титанов, заподозрила Зевса, в подготовке к войне против ее детей и создала огромного Орла, чтобы он приглядывал за воителем-громовержцем. Рано или поздно тайное становится явным - Зевс заметил Орла, обрадовался и подумал: "Вот птица, которая принесет мне удачу".
Зевс подчинил Орла своей воле и сделал его своим оруженосцем. Основным оружием Зевса были стрелы-молнии, которые он метал из-за облаков и только птицы могли достигнуть этих высот.
Когда началась война с титанами, оказалось, чтобы поразить хотя бы одного титана нужно ограмное количество молний. Верный Зевсу неутомимый Орел пополнял их запас в течение всей войны.
После победы над титанами Зевс увековечил подвиг Орла поместив на небесах его звездное изображение, а так же создал жезл с навершием в виде Орла, в последствии такие жезлы получили название Аквила (Aquila).и стали обязательными воинскими атрибутами.
(Образ Орла, несущего колчан со стрелами-молниями, запечатлен на небесном полотне, как это видно на рисунке  6.1.Aql, а так же на карте звездного неба России).

Сезонный астеризм Летний Треугольник "Вега - Альтаир - Денеб" (рис. 16.Aql) с древних времен наводил на мысли о слиянии его звезд в единое созвездие, или хотя бы об объединении созвездий при этих звездах.
Объединить созвездия удалось только в позднеантичную эпоху, когда Павсаний, красочно описывая победу Геракла-Геркулеса над медноклювыми Стимфалискими Птицами, предлагает поместить его изображение на небеса, при этом созвездию Орла отводится роль одной из наводящих ужас Птиц (рис. 6.3.Aql).
По-видимому, это предложение нашло сторонников, но только в западной части Римской Империи, поскольку, современник Павсания, проживающий в Александрии Клавдий Птолемей описывает созвездие Орла, как небесное воплощение реальной земной хищной птицы-охотницы.

Римляне позднеантичной эпохи вместо Орла, Лебедя и Лиры, пытались поместить на звездное небо Стимфалийских Птиц, а вместо Коленнопреклоненного, прописанного на небесах еще Гиппархом Никейским, разместили Геркулеса.
Кровожадные Птицы на небесах не прижились, а вот Геркулес, сменивший Коленнопреклоненного остался!

Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в 10 веке нашей эры в своей "Книге неподвижных звезд"^{2} , следуя Птолемею, представляет прообраз сидящего орла. В то же время, согласно местной восточной традиции, на этом месте находится парящий орел, и ас-Суфи изображает неподвижного орла с расправленными крыльями (рис.25.Aql):

Рис. 25.Aql. Созвездие Орел в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране)

В атласе Яна Гевелия «Уранография», изданном в 1690 году, на месте современного созвездия Орла изображено два созвездия - собственно созвездие Орла, с изображением парящей птицы в необычном ракурсе, и рисунок очень юного Антиноя.
Созвездие Антиноя было предложено во втором веке нашей эры в честь погибшего любимца римского императора. Поскольку это созвездие отсутствует в "классическом" списке созвездий Альмагеста Птолемея, то многие астрономы просто не признавали это созвездия, еще большая часть вообще не одобряла страсти, связанные с его появлением.
Рисунок созвездия иллюстрируется коллажем, созданным на основе картины из атласа Яна Гевелия, путем ее зеркального отражения, для придания вида "изнутри небесной сферы":

Рис. 26.Aql. Созвездие Орел - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас и расположены на фигуре Орла )



Sergey Ov (Seosnews9)



1. К группе Геркулеса будем относить созвездия:
Лебедь, Лира, Геркулес, Лисичка, Стрела, Орел, Щит, Змея, Змееносец.

Рис. 26.Aql. Группа созвездий Геркулеса

Созвездия Геркулес, Змееносец, Змея объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Щит, Стрела, Лисичка, Лира и Орел попали сюда по большей части благодаря общим границам. Лебедь, вероятно, был добавлен в группу потому, что его самая яркая звезда является вершиной сезонного астеризма "Летне-осенней Треугольник" (Альтаир-Денеб-Вега), а так же благодаря существованию мифа о Стимфалийских птицах и мифа об Орфее, который объединяет созвездия Лиры и Лебедя.

Когда я впервые познакомился с созданными Дональдом Мензелем группами созвездий Большой Медведицы (10 созвездий) и Зодиака (12 созвездий), то просто тихо радовался: "Вот, найден способ для лучшего запоминания созвездий!".
Я радовался, когда дело дошло до группы созвездий Персея (9 созвездий) и группы Ориона (5 созвездий) - все компактно и логично.
И вот подошел черед до предложенной Мензелем группы Геркулеса: 19 созвездий, которые наполовину разбросаны по разным участкам неба - такое не то что запоминать, искать неудобно!
Поэтому решил, что в дальнейшем Мензелевский список группы Геркулеса лучше разбить на две группы - северную и южную: для северной группы сохраним старое название "группа Геркулеса" (9 созвездий или 10, если считать хвост и голову Змеи отдельно), а для южной - пока предлагается рабочее название: "группа Центавра" ее список созвездий, вероятно, еще нужно будет редактировать.

Геркулес - это римское имя древнегреческого героя Геракла. В изложенном здесь мифологическом сюжете ограничимся списком подвигов, подходящего для нашей северной группы созвездий Геркулеса:
Миф о подвигах Геракла /рим. Геркулеса/ (краткое изложение)
Геракл - сын Зевса и царицы Алкмены, внучки Персея.
Когда Геракл был еще младенцем, Гера жена Зевса узнав о внебрачном ребенке, наслала на него двух змей. Змеи должны были задушить младенца, но Геракл проявил недюжинную силу и сам удавил змей схватив их за горло - эту сцену могут отображать созвездия Змееносец и Змея.
Когда повзрослевший Геракл вынужден был совершать свои подвиги на службе у царя Эврисфея, то четвертый из них заключался в изгнании с Пелопоннесого полуострова Стимфалийских птиц - роль Стимфалийских птиц в некоторых источниках отводится созвездиям Орла, Лебедя и Лиры.
Созвездие Геркулеса и расположенное выше созвездие Дракона олицетворяют сцену из последнего двенадцатого подвига Геракла: на небесном полотне запечатлен момент, когда Геракл-Геркулес пытается выманить Дракона, охраняющего сад Гесперид, чтобы угостить его дубиной...

2. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике»^{4} .

3. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Зимний Треугольник^{4}.

4. Фотосфера - наиболее глубокие и плотные слои атмосферы звезды (в т. ч. и Солнца), из которых выходит главная доля излучаемой ею энергии^{4}.

5. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета

6. Собственные движения звёзд - видимые угловые перемещения звёзд по небесной сфере за год^{4}.



Литература:

{1}. Птолемей К. Альмагест: Математическое сочинение в тринадцати книгах: Перевод с древнегреческого И.Н. Веселовского. - Москва: Наука. Физматлит, 1998. - 672 с. - страница 235.

{2}. Sūfi, Abd al-Rahman ibn Umar, 903-986: Kitāb Suwar al-kawākib (al-thābitah) [Book of pictures of the fixed stars] - Dated 1009-10 (A.H. 400); Bodleian Library. - p. 419. - страницы 145 - 146.

{3}. Richard Hinckley Allen: Star Names - Their Lore and Meaning, reprinted in the Dover edition, 1963.

{4}. Большая советская энциклопедия: в 30 т. / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Сов. энцикл., 1969 – 1978.

● Главная  Знаки зодиака Созвездия ✔ Созвездие Орел
