Созвездие Лира
(Lyra)



"Панцирь и той Черепахи, совсем небольшой,
на которой струны Гермес натянул в колыбели еще,
сделав Лиру, —
здесь же. Ее поместил он вблизи неизвестного мужа на небе
так, что тот муж на коленях согнутых несомый
левым коленом своим обращен к ней.
А сбоку другого, против нее, голова расположена Птицы.
Так Лира посередине как раз между Птицей и мужа коленом. "

Арат из Сол "Явления" - "Аратея" в переводе Цицерона, 258 - 274,
III век до нашей эры


"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно...
Поэтому, надеюсь, кого-то заинтересует описание созвездия Лиры в картинках и схемах, его история и мифология.

Seosnews9, 2015 год



Содержание:

  • Описание созвездия Лира
  • Звезды и схема созвездия Лиры
  • Интересные объекты Лиры
  • Астеризмы Лиры
  • Как найти созвездие Лиры
  • Лира и эстафета поляриссим
  • История и мифология созвездия Лира
  •

Созвездие Лира, рис. 1.Lyr


Рис. 1.Lyr. Созвездие Лира, схема

Созвездие Лиры (Lyra) является самым многоликим созвездием группы Геркулеса,[1] хотя по величине угловой площади занимает в ней шестое место.
Какие только образы не помещали на соответствующем созвездию Лиры участке звездного неба - это: и кромка крыла огромной мифической птицы; и орел; и стервятник; и сокол; и железноклювая стимфалийская птица; черепаха и даже баран, кроме того, в последние тысячелетия здесь же пытались разместить различные струнные инструменты, главным образом, модификации лиры и арфы.
Лира относится к группе малых созвездий. В площадном рейтинге всей небесной сферы (небосферы) Лира пятьдесят вторая (52 место), а среди созвездий Северного полушария она занимает двадцать шестое место (286 кв.град.) вслед за созвездием Волосы Вероники.
Созвездие Лиры граничит с четырьмя созвездиями - это Лебедь, Дракон, Геркулес и Лисичка.
Лира на территории России является частично заходящим, видимым полностью созвездием (склонение от 25,5° до 47,5°).
В полуночную кульминацию созвездие Лира попадает в середине лета и держится в ней с третьей декады июня до конца второй декады июля (прямое восхождение от 18ч 10м до 19ч 24м).
На широте Москвы (и севернее) созвездие Лиры доступно для наблюдения полностью весь год.

Звезды и схема созвездия Лира

Главной звездной достопримечательностью созвездия, несомненно, является Альфа Лиры - пронзительно холодно-белая звезда Вега.
Вега - вторая по яркости звезда Северного полушария неба (после Арктура) и пятая среди всех видимых звезд неба планеты Земля (по яркости ее опережают Сириус, Канопус, Альфа Центавра и Арктур).
В нашем списке насчитывается 8 поименованных видимых невооруженным глазом звезд Лиры - это Вега (α Lyr, 0.03m, белая); Сулафат (γ Lyr, 3.25m, бело-голубая); Шелиак (β Lyr A, 3.52m, белая); Эррагал (ζ1 Lyr, 4.34m, белая); Аладфар (η Lyr, 4.43m, бело-голубая); Нинсар (ε2 Lyr A, 4.60m, белая); Алазфар (Алатфар, μ Lyr, 5.11m, белая) и Сихэ [Xihe - IAU] (HD 173416, HIP 91852, 6.06m, желтая). Список ярких звезд созвездия в порядке убывания яркости представлен в виде Таблицы.
В число навигационных [2] принята лишь одна звезда созвездия: ярко-белая Вега

Границы созвездия и большая часть видимых звезд представлены на рисунке 2.Lyr - вид на созвездие Лира в момент кульминации (в таком ракурсе принято представлять созвездия в астрономии):

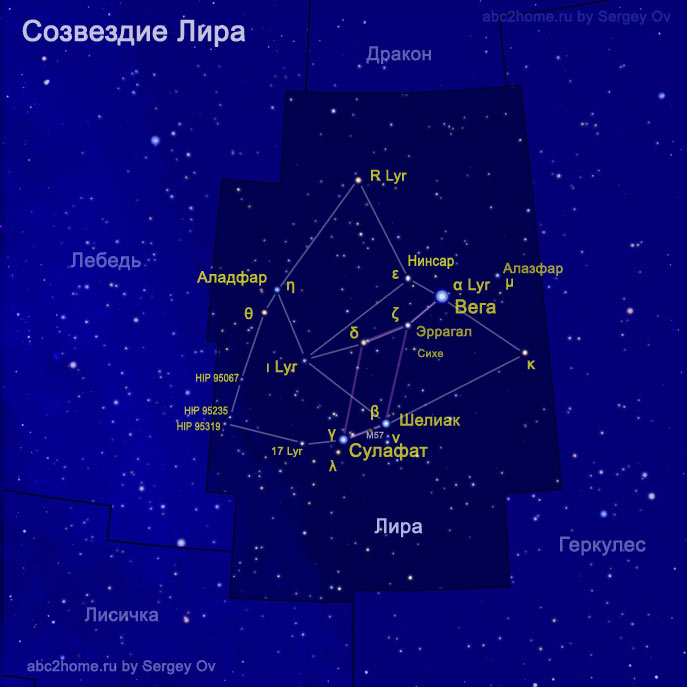

Созвездие Лира, рис. 2.Lyr
Созвездие Лира, звезды созвездия Лира Созвездие Лира, звезды созвездия Лира Sergey Ov


Рис. 2.Lyr. Созвездие Лира. Исторически сложившиеся и утвержденные МАС (IAU) наименования наиболее приметных звезд.
С помощью этого рисунка можно потренироваться в построении контуров созвездия Лира, если к рисунку 2.Lyr подвести курсор - будут видны звезды и только звезды.
Чтобы увеличить изображение звезд созвездия на весь экран, кликните по рисунку.

В условиях городской засветки звездного неба чаще всего видны только три звезды: самая яркая звезда созвездия Альфа Лиры (α Lir) Вега - в настоящее время самая изученная после Солнца звезда, следующая по яркости бело-голубая звезда Сулафат (γ Lyr, 3.25m) и родоначальник переменных звезд типа β Lyr - Шелиак.
Кстати, рядом с Шелиак находится еще одна достопримечательность созвездия планетарная Туманность Кольцо (M57, 8.25m) но разглядеть ее можно только с помощью оптики (бинокля или фотоаппарата с телеобъективом), ее довольно просто найти - туманность находится на линии, соединяющей Шелиак и Сулафат.

С 2014 года Международный астрономический союз (МАС/IAU -  International Astronomical Union) приступил к программе унификации собственных наименований звезд и создал в 2016 году рабочую группу Working Group on Star Names (WGSN) в результате официальный статус обрело большинство устоявшихся названий звезд, в этот список включены названия 6 звезд Лиры причем одна из них 12 звездной величины, похожая на наше Солнце звезда Часон (Chason - IAU, 11.95m, желтая), получила имя собственное благодаря обнаруженной в ее системе уникальной транзитной планете HAT-P-5b.

Со списком из 78 видимых звезд Лиры, их достопримечательностями и особенностями можно ознакомиться, вызвав перечень:

Примечательные и видимые ЗВЕЗДЫ созвездия ЛИРА
.

Главными астрономическими "экспонатами" Лиры, являются ее самая яркая звезда Вега, а так же доступная для наблюдения с помощью бытовой оптики планетарная туманность Кольцо.

Вега
Вега, рис. 3.Lyr


Рис. 3.Lyr. Альфа Лиры Вега

Вега (Vega), Альфа Лиры, ярко-белая звезда главной последовательности находится на расстоянии 25,3 светового года от Солнца, является поляриссимой планеты Земля (вследствие прецессии земной оси периодически становится Полярной Звездой - максимально близкой к небесному Полюсу Мира ярчайшей звездой - следующий раз это случится через 12 тысяч лет).

Вега - относительно молодая звезда (450 млн лет) с низкой, по сравнению с Солнцем, металличностью (малым содержанием элементов тяжелее гелия).
Вега очень быстро вращается вокруг своей оси. На её экваторе скорость вращения, вероятно, превышает 230 км/с. Для сравнения: скорость вращения на экваторе Солнца чуть больше двух километров в секунду (7284 км/ч ≈ 2 км/с). Вега вращается в сто раз быстрее Солнца и поэтому имеет форму эллипсоида вращения (Рис. 3.Lyr).
Температура её фотосферы неоднородна: максимальная температура - на полюсе звезды (~9700К), минимальная - на её экваторе (~7300К). В настоящее время с Земли Вега наблюдается почти с полюса, и поэтому воспринимается как яркая звезда, сияющая холодно-белым светом.
Яркость Веги долгое время принималась за эталон нулевой звездной величины, а сейчас вместо него используется набор констант яркости для различных спектральных диапазонов.
В результате такого подхода, во-первых были обнаружены вариации яркости Веги, во вторых ее звездная величина теперь не точно 0m, а в среднем V=0.03m.
Кроме видимого светового диапазона Вега обладает еще выдающейся яркостью в инфракрасной области спектра - это обусловлено наличием обширного газо-пылевого облака, распространяющегося вдоль плоскости эклиптики звезды. В последствии было обнаружено довольно много звезд с ярко светящимся в инфракрасном диапазоне газо-пылевым облаком. В связи с этим Вега стала родоначальницей класса "Вега-подобных звезд" (инфракрасные типа Альфа Лиры).
Средний радиус звездного диска Веги составляет 2,7 R⊙ при этом, благодаря высокой температуре поверхности, ее светимость в 40 раз превышает светимость Солнца.
На счастье Солнечной системы, довольно близкая соседка Вега имеет массу около 2,1 M⊙ и никогда не станет сверхновой, ее запаса водорода должно хватить, по разным оценкам, еще на полмиллиарда лет, после чего она станет красным гигантом. Цена яркого интенсивного свечения - короткий срок "сиятельной жизни".


Туманность Кольцо
Туманность Кольцо, рис. 4.Lyr


Рис. 4.Lyr. Планетарная Туманность
Кольцо

Планетарная Туманность Кольцо (NGC 6720, M 57 или Мессье 57), ее можно найти рядом с Бета Лиры, Шелиак (рис.2.Lyr.). К сожалению, туманность имеет видимую звёздную величину +8,8m, и без оптики увидеть туманность никак не получится...
Туманность Кольцо была открыта в 1775 году "охотником за кометами" астрономом Мессье, а затем независимо Пелепуа, и оказалась второй в истории открытий планетарной туманностью, она находится на расстоянии 2300 световых лет и имеет видимые угловые размеры по большой и малой осям 2,5' на 2', реальные размеры при этом составляют 1,7 световых года на 1,4 световых лет.
Туманность M 57 Кольцо представляет собой ядро сбросившего оболочку красного гиганта, в настоящий момент, находящееся в стадии белого карлика, окружённое оболочкой из люминесцирующего газа, ионизированного за счет излучения карлика, и образовалась относительно недавно в пределах истории цивилизованного существования человечества, по разным оценкам, от 8000 до 4000 лет назад.
Центральный белый карлик доказательно был открыт венгерским астрономом Йеном Готардом 1 сентября 1886 года, сейчас установлено, что он состоит в основном из углерода и кислорода с тонкой внешней оболочкой, состоящей из более легких элементов. При размере карлика близком к размеру Земли, его масса составляет около 0,6 M⊙, а температура поверхности около 125 000 К. В настоящее время он в 200 раз ярче Солнца, но его видимая величина составляет всего +15,75m. В дальнейшем центральное ядро будет медленно остывать и тускнеть, и через несколько миллиардов лет станет холодным чёрным карликом, к этому времени от окружающей туманности не останется даже воспоминаний - она рассеется в ближайший десяток тысяч лет.


В качестве основной схемы звездного рисунка Лиры выбрано изображение лиры опирающееся на шею Лебедя, хотя здесь и имеет место нарушение границ созвездия, зато достигнуто наибольшее соответствие Мифу об Орфее и Эвридике (рис.5.Lyr):

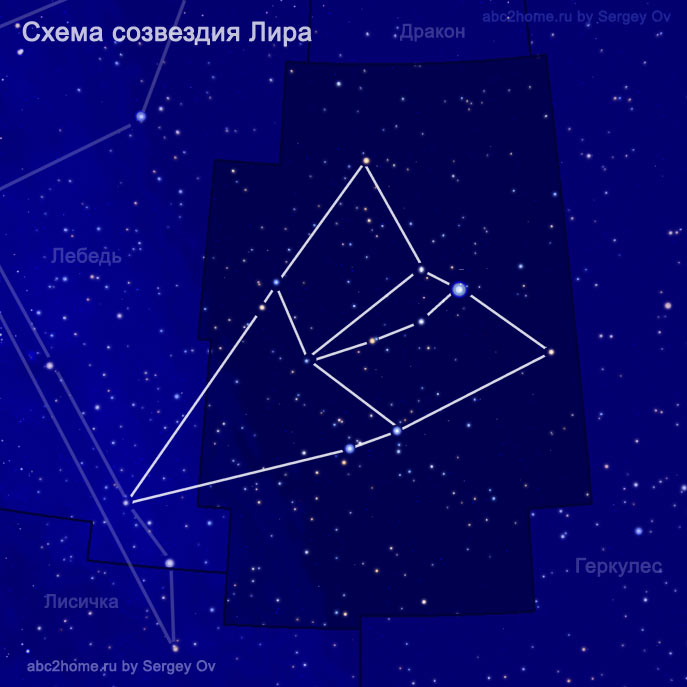

Созвездие Лира, схема созвездия ЛирыСхема созвездия Лира: Лебедь несет на себе лиру Sergey Ov


Рис. 5.Lyr. Созвездие Лира (Lyra - лат.). Диаграмма по звездам (контурное изображение) музыкального инструмента Орфея - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Авторская версия диаграммы по звездам (контурного изображения) лиры).

Схематическая визуализация Лиры по звездам, представленная на рисунке 5.Lyr, уже используется для изображения созвездия Лира на карте-планетарии: "Звездное небо России".

Когда, даже совсем небольшое, созвездие содержит около десятка относительно ярких звезд, то, как правило, есть возможность создать множество вариантов графических рисунков из линий, соединяющих эти звезды. (Вы можете поупражняться в поиске этих вариантов для созвездия Лира, подведя курсор к рис. 2.Lyr или на еще более крупном рисунке, кликнув по картинке.)
На рисунке 6.Lyr представлены четыре чередующихся схематических изображения из звезд Лиры, которые можно обнаружить во время кульминации созвездия:

Схема созвездия Лира, автор Sergey Ov, рис. 6.Lyr
Обозначения звезд Лира
Схема созвездия Лира, автор Sergey Ov, рис. 6.1.Lyr

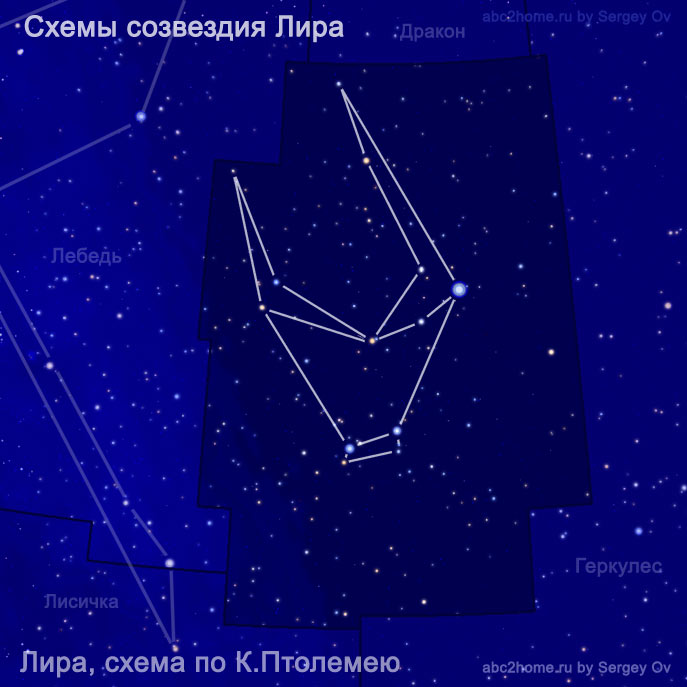

Схема из звезд созвездия Лира, реконструкция по каталогу Птолемея, рис. 6.2.Lyr

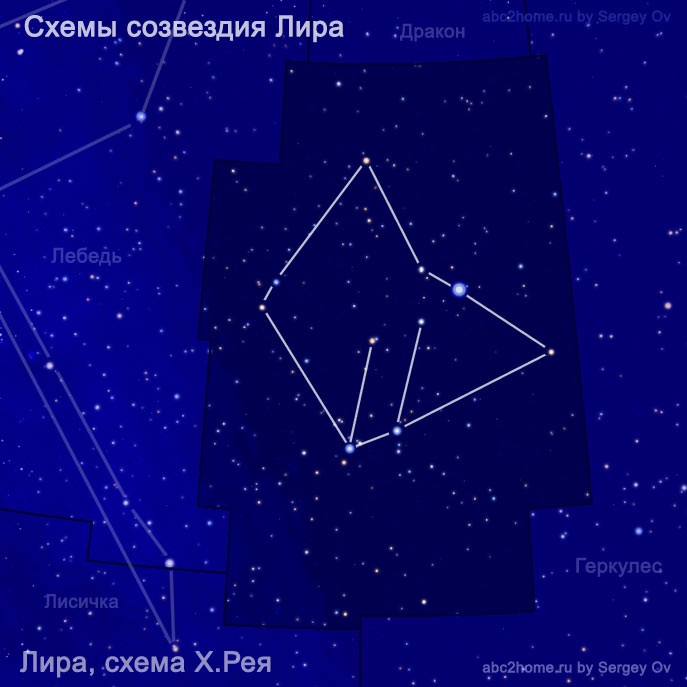

Схема созвездия Лира, автор Х. РеЙ, рис. 6.3.Lyr

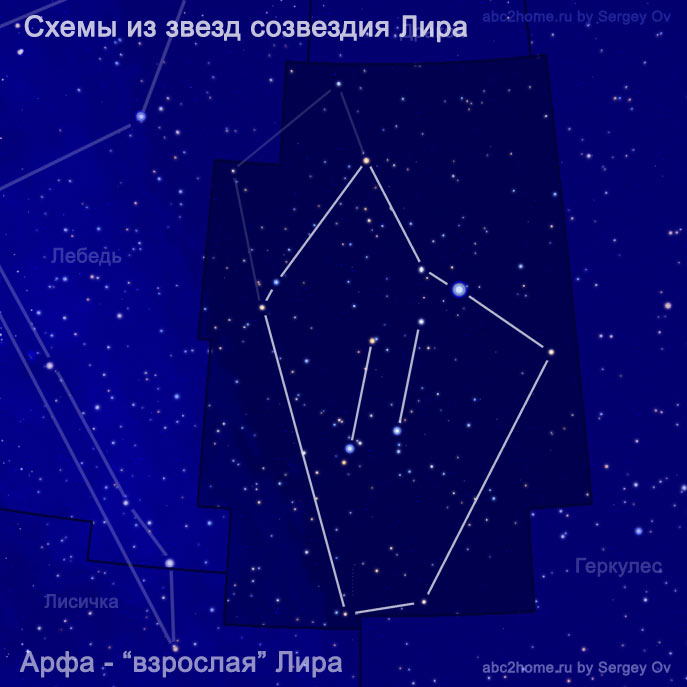

Схема из звезд созвездия Лира - Арфа, рис. 6.4.Lyr


Рис. 6.Lyr. Варианты схематических изображений из звезд созвездия Лира - вид при кульминационном положении созвездия:

6.1.Lyr. Лира, схема С. Ов;
6.2.Lyr.
Лира, схема К. Птолемея;
6.3.Lyr. Лира, схема Х. Рея;
6.4.Lyr.
Арфа, схема С. Ов

Этим изображением можно управлять с помощью кнопок:

- Лира – схема Сергея Ов - Лира – схема К. Птолемея - Лира – схема Ханса Рея - Арфа - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд



По замыслу, первым следует, выбранное основным, схематическое изображение Лиры Орфея на шее у Лебедя, предложенное Сергеем Ов.
Второй рисунок представляет собой реконструкцию описания созвездия в каталоге "Альмагест" Клавдия Птолемея (2 век), согласно которому лира состоит из крепления, раковины и двух рогов (Рис. 6.2.Lyr). Стоит отметить, что в каталоге Птолемей называет Вегу - Лирой.
Третий вариант рисунка из звезд созвездия Лиры, предложенный Хансом Реем, широко используется в западно-европейских картах звездного неба (Рис. 6.3.Lyr)..
И последний рисунок серии наглядно демонстрирует, как легкими движениями пера и ластика Лиру можно превратить в Арфу. Более того,
в ясную звездную ночь размер Арфы можно увеличить на 20% за счет звезд 5-й звездной величины 16 Lir (5.11m) и HIP 95352.

Еще одной древней инкарнацией созвездия Лиры является дух птицы. У шумеров созвездие Лиры являлось частью звездного рисунка огромной сакральной Птицы Имдугут (Рис. 24.Lyr).
Завоеватели наследия шумеров древние персы видели на месте этого созвездия пикирующего коршуна или расправляющего крылья грифа.
Древние Римляне, заменившие на небесах греческого "Коленопреклонённого" изображением Геркулеса, вместо Лиры видели мифическую Стимфалийскую Птицу (Рис. 25.Lyr)..
Позднее, арабы, расселившиеся на территории бывших Персидских провинций Римской империи, видели на этом месте летящего сокола.
Наиболее компатным и ярким рисунком из звезд созвездия Лиры является изображение Сокола (Рис. 7.Lyr). При хорошем воображении на месте Сокола можно представить и коршуна, и грифа и даже Стимфалийскую Птицу (А может быть, Ворону?), и этому схематическому рисунку уделено особое место:



Созвездие Лира, схема созвездия ЛирыСокол - cхема из звезд созвездия Лира Sergey Ov

Рис. 7.Lyr. Сокол - схематический рисунок из звезд созвездия Лира.

Звезды Лиры позволяют создать так же довольно похожие на оригинал изображения Грифа или Коршуна, а так же очень динамичный рисунок пикирующей Стимфалийской Птицы и еще два "шедевра", не сязанных с инкарнацией птицы, - взгляните на чередующиеся схемы рисунка 8.Lyr:

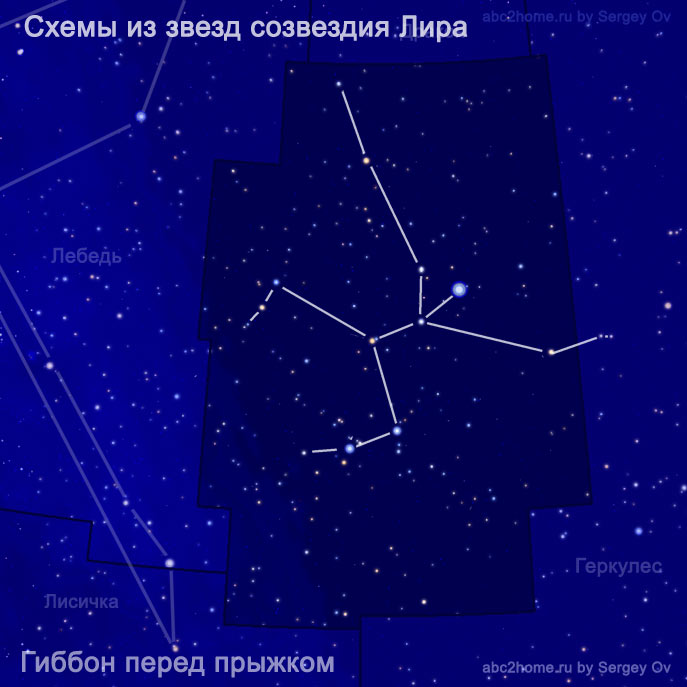

Схема созвездия Лира: Гиббон перед прыжком, схема С. Ов, рис. 8.Lyr
Обозначения звезд Лиры

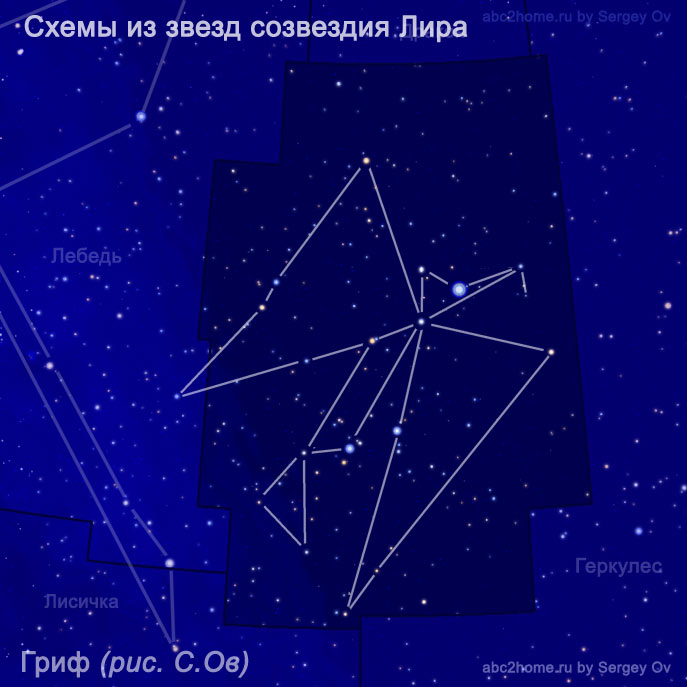

Схема созвездия Лира - Гриф, схема С. Ов, рис. 8.2.Lyr

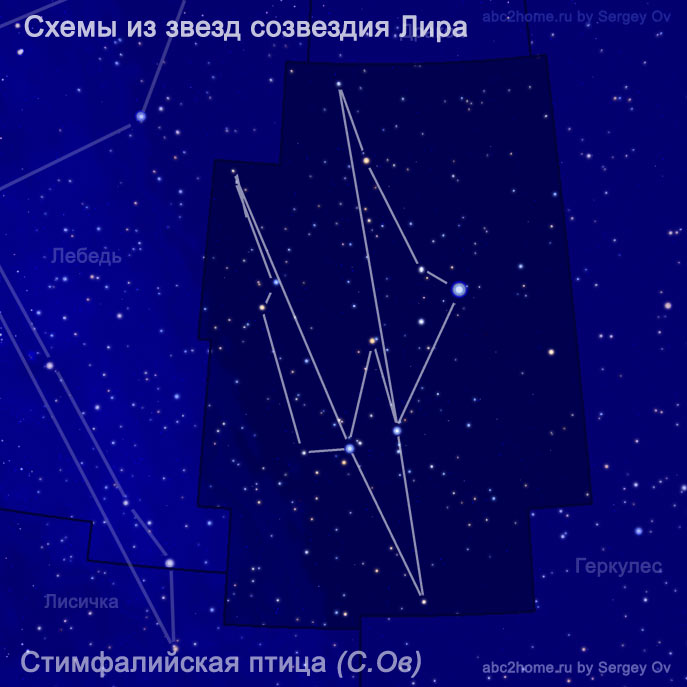

Схема созвездия Лира: Стимфалийская птица, схема С.Ов, рис. 8.3.Lyr
Схема созвездия Лира: Гиббон перед прыжком, схема С.Ов, рис. 8.Lyr
Гвардеец на дуэли, рис. 8.4.Lyr


Рис. 8.Lyr. Рисунки из звезд созвездия Лира:

8.1.Lyr. Гриф, схема С.Ов;
8.2.Lyr.
Стимфалийская птица, схема С.Ов;
8.3.Lyr. Гиббон, висящий на ветке, схема С.Ов;
8.4.Lyr.
Гвардеец на дуэли.

Чтобы остановить изображение нажмите на соответствующую кнопку:

- Гриф, схема С.Ов - Стимфалийская птица - Гиббон, схема С.Ов    - Гвардеец - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд


На рисунке 8.1.Lyr, как многие могут догадаться, изображен Гриф, для создания этого изображения пришлось использовать звезду из созвездия Лебедя 8 Cyg (4,74 m, бело-голубая), в самом деле, звезды не знают границ.
При создании схематического рисунка стремительно пикирующей Стимфалиской Птицы (Рис. 8.2.Lyr) звезды из других созвездий не понадобились.
Третья и четвертая версии картин из звезд наглядно демонстрируют, что если не ограничиваться традициями, то звезды позволяют получить самые неожиданные интересные изображения.
В ясную ночь, когда хорошо видны звезды пятой величины, в созвездии Лиры появляется прыгающий с ветки на ветку Гиббон (Рис. 8.3.Lyr)
В зависимости от национальной традиции в схемах созвездия, применяемых на звездных картах и планетариях, могут использоваться заполняющие большую часть пространства созвездия Лиры неожиданно самобытные изображения.

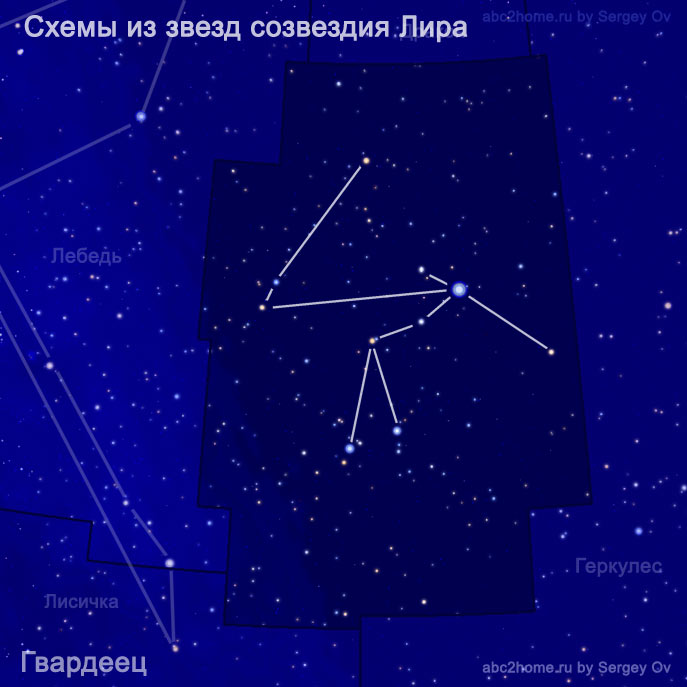

На рисунке 8.4.Lyr представлен Гвардеец на дуэли или Гвардеец, скачущий на невидимом коне, - этот рисунок придумали воинственные англо-саксы. Романтичные французы увидели на месте созвездия Бабочку - это изображение лучше выглядит с друго ракурса (Рис. 9.4.Lyr). У нас в резерве осталось еще несколько рисунков из звезд в кульминационном положении созвездия, но они припасены для младших школьников (Рис. 12 - 13.Lyr.

Не менее плодотворным для составления схематических рисунков является так же направление Восток - Запад. На рисунке 9.Lyr представлен набор схематических изображений из звезд которые можно себе представить при взгляде на созвездие с востока на запад:

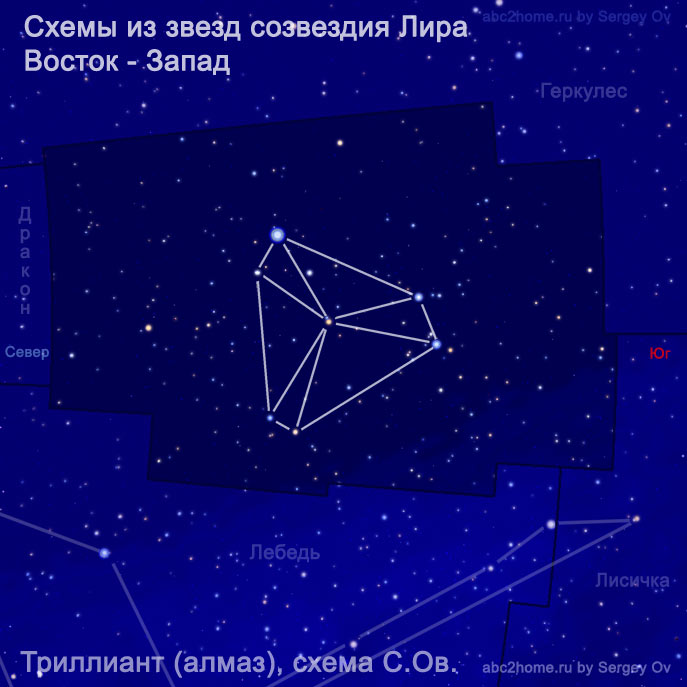

Триллиант (алмаз), схема С.Ов

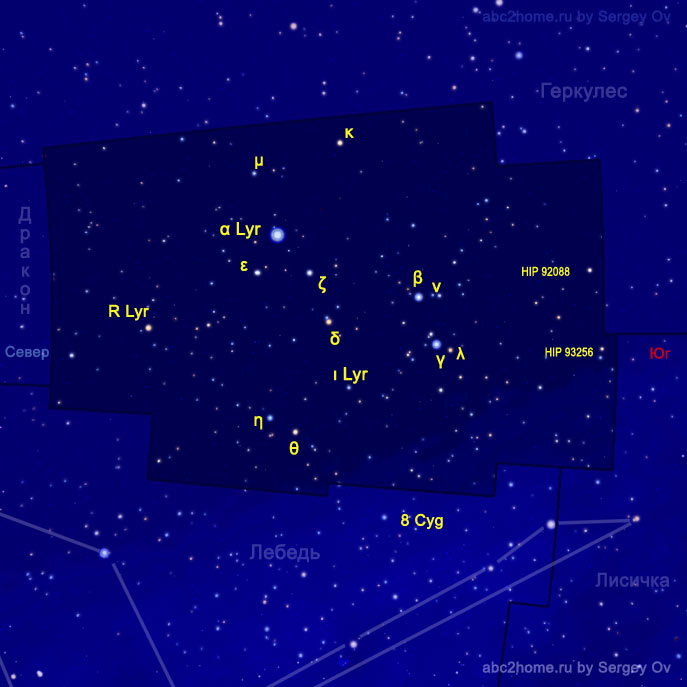

Обозначения звезд Лиры
Триллиант (алмаз), схема С.Ов

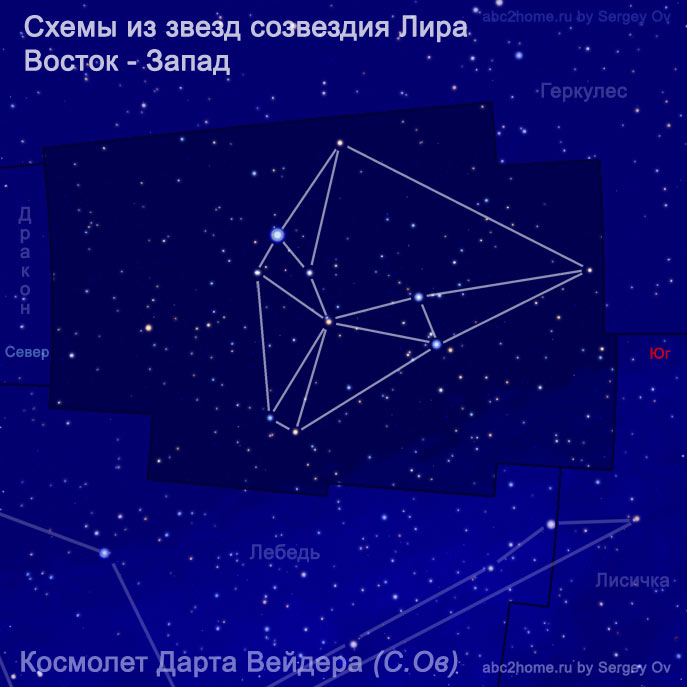

Космолет Дарта Вейдера (С.Ов)
Очки, схема С.Ов

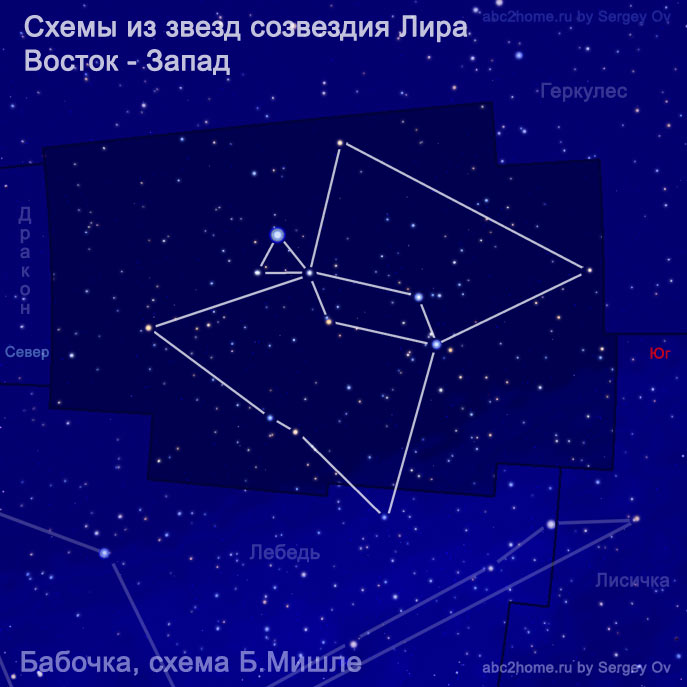

Бабочка, схема Б.Мишле

Рис. 9.Lyr. Рисунки из звезд созвездия Лира, при взгляде с востока на запад:

9.1.Lyr. Алмаз в огранке «Триллиант», схема С.Ов
9.2.Lyr. Космолет Дарта Вейдера схема С.Ов
9.3.Lyr. Очки, схема С.Ов;
9.4.Lyr. Бабочка, схема Б.Мишле (Michelet B)

Этим изображением можно управлять с помощью кнопок:

- Триллиант (алмаз), схема С.Ов - Космолет Дарта Вейдера (С.Ов) - Очки, схема С.Ов - Бабочка, схема Б.Мишле - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Самым "драгоценным" рисунком из звезд, обнаружившимся в ракурсе восток - запад, является Алмаз в огранке Триллиант (рис. 9.1.Lyr), для создания этого изображения использована компактная группа самых ярких звезд созвездия.
Следующее схематическое изображение создано по мотивам "звездных войн" и представляет собой зловещий звездолет Дарта Вейдера (рис. 9.2.Lyr).
Третий рисунок из звезд "увековечивает" старые добрые Очки, говорят, что после создания контактных линз с множественными функциями, которые можно не снимать неделями про очки люди забудут...
И наконец-то, на рисунке 9.4.Lyr представлена гордость астрономов Франции - схематическое изображение Бабочки, созданное Б.Мишле (обратите внимание, на размах картины: в ней даже задействована звезда 8 Cyg (4,74 m) из соседнего созвездия Лебедя).

Если посмотреть на созвездие Лиры с севера на юг, то самым крупным, заполняющим почти все пространство, отведенное созвездию, рисунком представляется романтический образ танцующей женщины, балерины, или, если приглядеться, более прозаичный - танцовщицы варьете (Рис. 8.Lyr ):

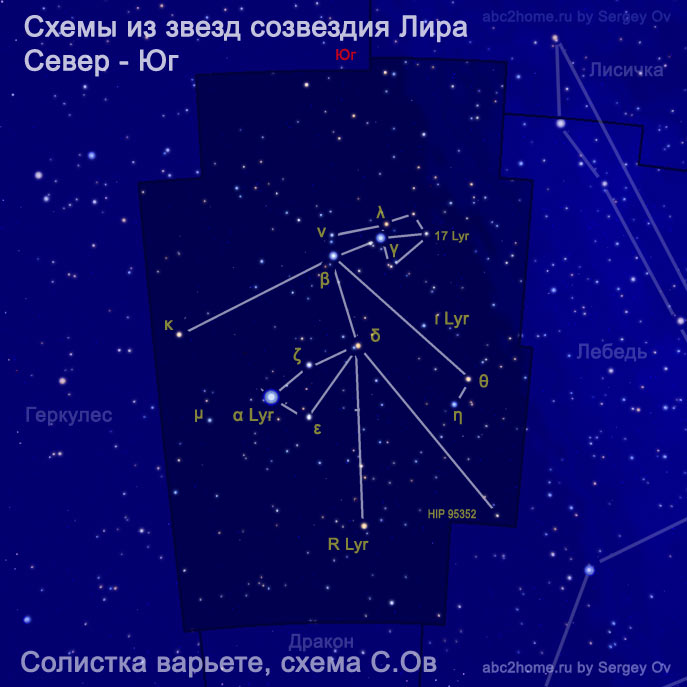

Созвездие Лира. Контурный рисунок "Солистка варьете" - схема. Автор диаграммы Sergey Ov Солистка варьете, рис. 10.Lyr Sergey Ov
Солистка варьете и звезды Солистка варьете и звезды Sergey Ov


Рис. 10.Lyr. Солистка варьете - схематический рисунок из звезд созвездия Лира
Чтобы увидеть обозначения звезд и еще один вариант изображения подведите курсор на край рисунка...

Глядя на линии рисунка 10.Lyr можно себе представить танцовщицу варьете с булавой и кастаньетами. Если к рисунку подвести курсор, то помимо обозначений звезд проявится второй вариант рисунка солистки варьете или, быть может, это Кармен выдернувшая кинжал?

При взгляде на созвездие Лиры в направлении запад - восток современный наблюдатель в качестве изображения, по максимуму заполняющего выделенную площадь, может себе представить НЛО, кроме того, после выхода книги Мелвилла «Моби Дик, или Белый кит», умеющая читать часть человечества заподозрила кашалотов в разумности, наряду с дельфинами, и изображение кашалота для многих стало узнаваемым - это самая крупная картина из линий, соединяющих звезды, в серии рисунков 11.Lyr:

Муха, схема С.Ов

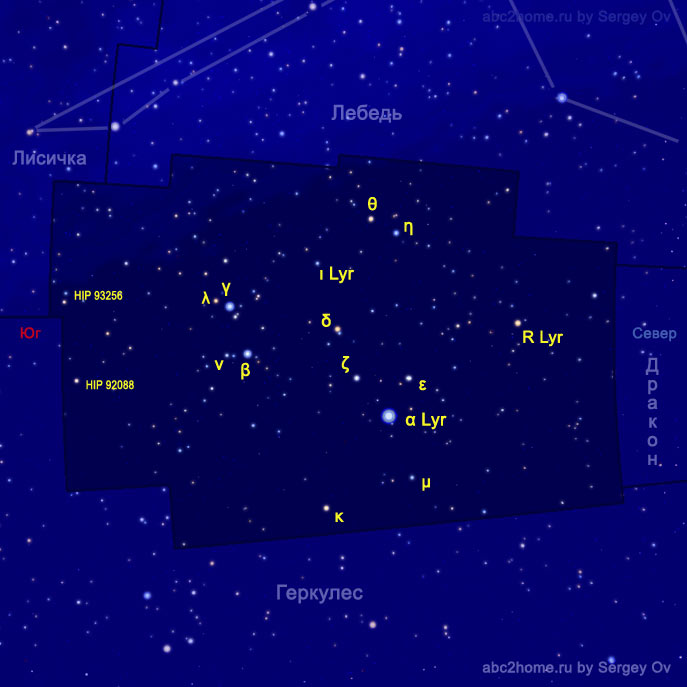

Обозначения звезд Лиры
Муха, схема С.Ов
Ветряная мельница (С.Ов)
Кашалот, схема С.Ов

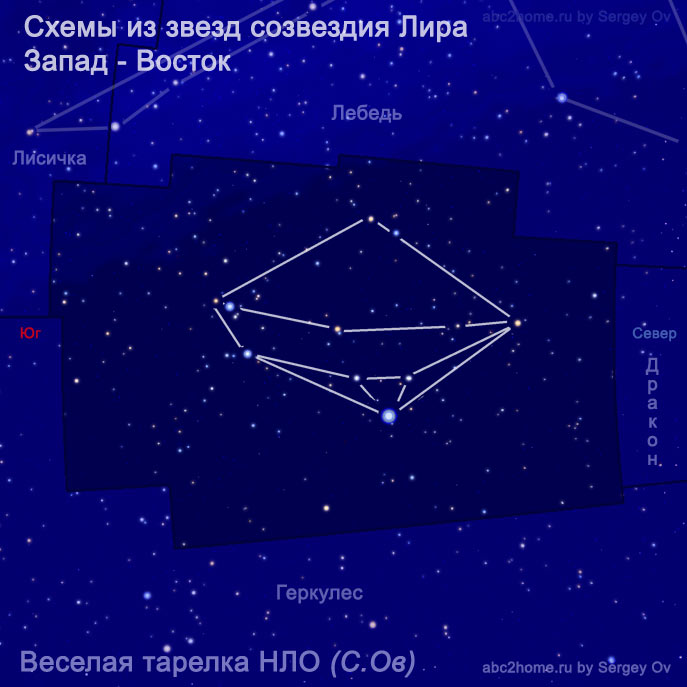

Веселая тарелка НЛО, схема С.Ов

Рис. 11.Lyr. Схематические рисунки, построенные при взгляде на созвездие Лира с запада на восток:

11.1.Lyr. Муха, схема С.Ов;
11.2.Lyr. Ветряная мельница, схема С.Ов;
11.3.Lyr. Кашалот, схема С.Ов;
11.4.Lyr. Веселая тарелка НЛО, схема С.Ов

Этим изображением можно управлять с помощью кнопок:

- Муха, схема С.Ов - Ветряная мельница(С.Ов) - Кашалот, схема С.Ов - Тарелка НЛО - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Первый номер в цикле изображений был присвоен рисунку вечного, легко узнаваемого, назойливого, летающего насекомого - рисунку Мухи (11.1.Lyr). Быть может, кто-то на этом месте сможет представить самолет, но схему Мухи узнают все без исключения.
На втором рисунке представлена несколько необычная трехлопастная ветряная мельница, ну, или причудливый настольный вентилятор.

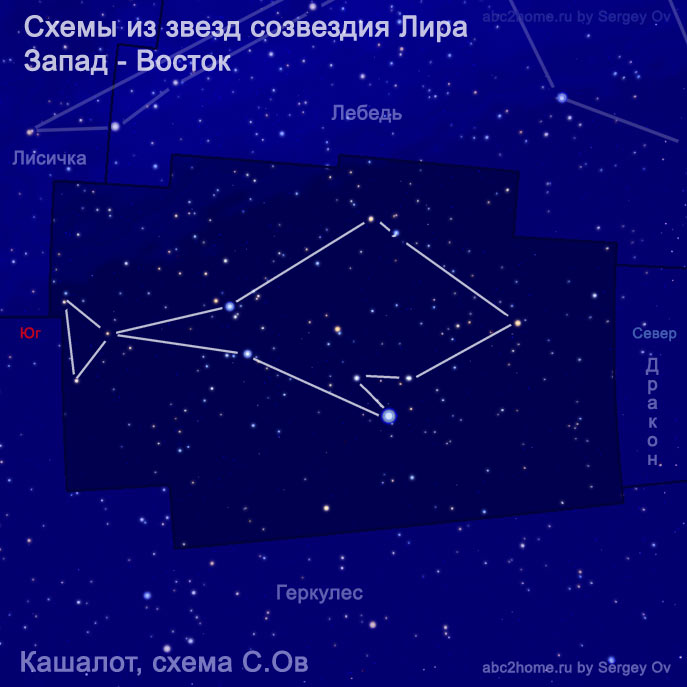

На рисунке 11.3.Lyr представлено изображение Кашалота, наряду с изображением Арфы, самое большое по угловому размеру из имеющихся на данный момент в этой статье.
Чтобы завершить серию рисунков на мажорной ноте, четвертым номером поставлена схема веселой Тарелки НЛО (рис. 11.4.Lyr).


Изобразительный возможности созвездия Лиры, конечно же, представленными здесь рисунками не ограничиваются, полагаю, еще достаточно большой резерв сохранен для полета изобразительной фантазии читателей. Присылайте схематические рисунки на форум!



Для наблюдателей звездного неба младшего школьного возраста:

Наилучшее время для изучения звезд созвездия Лира приходится на середину и вторую половину лета, как раз на время школьных каникул. Но и в сентябре, и даже ноябре Лиру можно увидеть вечером в западной части звездного неба.
Вероятно, Вы без всяких споров согласитесь, что самым красивым и изящно-миниатюрным рисунком из звезд созвездия Лиры является изображение мотылька (рис. 12.Lyr):

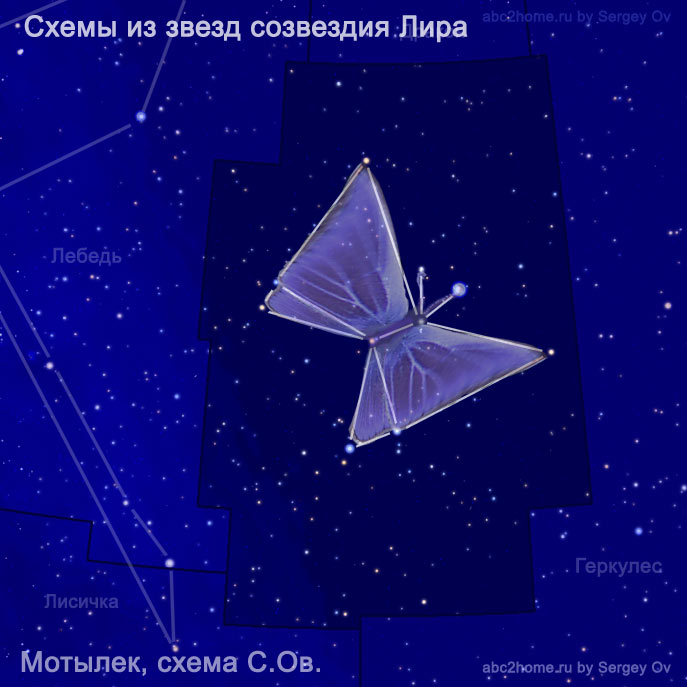

Созвездие Лира. Контурный рисунок "Мотылек" - схема. Автор диаграммы Sergey Ov Мотылек схема, рис. 12.Lyr Sergey Ov
Мотылек рисунок Мотылек рисунок Sergey Ov


Рис. 12.Lyr. Мотылек - изображение из линий, соединяющих звезды созвездия Лиры

При создании рисунка 12.Lyr были использованы все самые яркие звезды Лиры, если осторожно (чтобы не спугнуть Мотылька!) подвести курсор к краю рисунка, то можно увидеть сказочно-прозрачно-голубой узор крыльев этого беззаботного небесного создания.

Другим хорошо запоминающимся рисунком из линий между звездами является изображение Улитки:

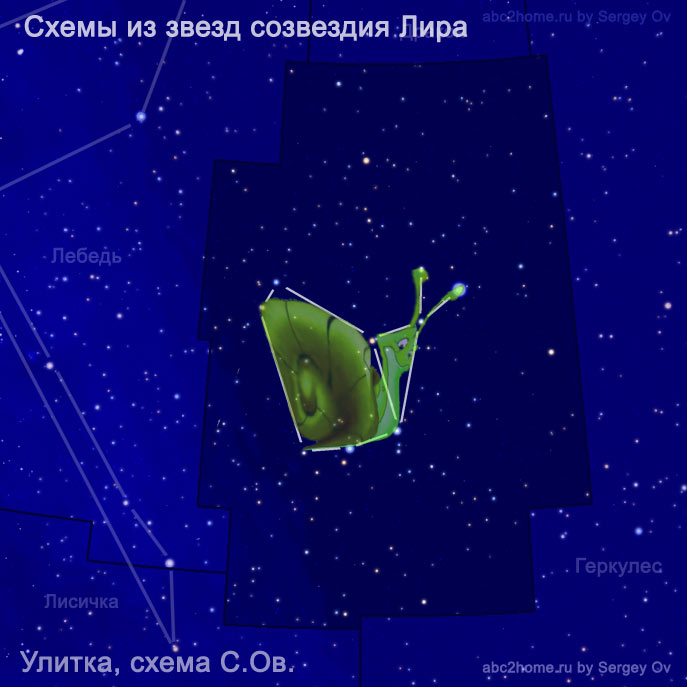

Созвездие Лира. Контурный рисунок "Улитка" - схема. Автор диаграммы Sergey Ov Улитка схема, рис. 13.Lyr Sergey Ov
Улитка рисунок Улитка рисунок Sergey Ov


Рис. 13.Lyr. Улитка - рисунок из линий между звездами созвездия Лира

Подведите курсор или осторожно дотроньтесь на сенсорном экране до рисунка 13.Lyr и Вы увидите озорную изумрудно-зеленую улитку - этот схематический рисунок запоминается легче, чем предыдущий, поскольку в нем меньше звезд. Среди схематических рисунков созвездий есть еще одна улитка - сиренево-розовая Улитка на Склоне.
(Попробуйте найти эту вторую Улитку - Подсказка в нижней части страницы)

Читатели, успевшие посетить страницы сайта, посвященные другим созвездиям, наверняка заметили во многих из них изображения усатых особей из отряда кошачьих. Быстро растущая галерея из звездных рисунков котов, кошек и котят, в конце концов, натолкнула на идею:
- А вдруг звездные кошки прячутся в каждом созвездии?
И было принято решение проверять эту идею при дальнейшем описании созвездий и тем самым доказать, так сказать,  теорему "О повадках звездных кошек и котов".

Теорема:
В каждом достаточно большом созвездии может затаиться "Звездный Кот"

А тем кто знаком со сказкой Льюиса Кэрролла "Алиса в Стране чудес" будет понятна и следующая аксиома:
В любом созвездии можно найти следы улыбки Чеширского Кота
.

Под каким только ракурсом не рассматривалось созвездие Лиры, но, увы, оно оказалось не достаточно большим - ни одного кошачьего образа в нем найти не удалось.
Зато аксиома подтвердилась дважды - удалось найти две улыбки Чеширского Кота. Самая большая Улыбка, почти на все созвездие, обнаружилась при взгляде на созвездие с востока на запад, она представлена на рисунке 14.Lyr:

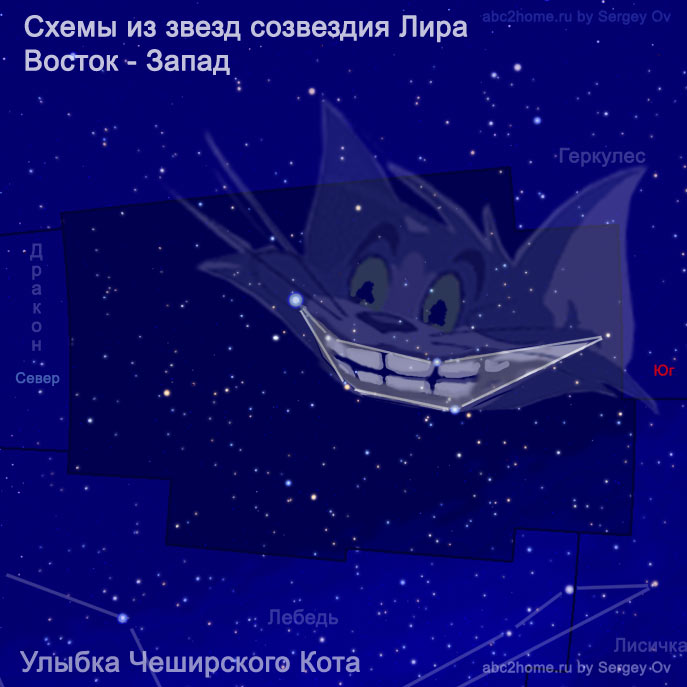

Созвездие Лира. Контурный рисунок "Улыбка Чеширского Кота" - схема. Автор диаграммы Sergey Ov улыбка чеширского кота Sergey Ov
Улыбающийся Чеширский Кот - рисунок Улыбающийся Чеширский Кот - рисунок Sergey Ov


Рис. 14.Lyr. Улыбка Чеширского Кота - рисунок из звезд созвездия Лиры

Для того чтобы убедиться, что это действительно Улыбка Чеширского Кота подведите курсор к рисунку или дотроньтесь до него на сенсорном экране и вы увидите исчезающего Чеширского Кота.
Теперь Вы сможете понять удивление Алисы:

«Котов, которые не улыбались, я видела часто, – подумала Алиса. – Но улыбка без кота! Это самое невероятное из всего, что я видела здесь». (Льюис Кэрролл, Алиса в Стране чудес.)

Полагаю, найти вторую улыбку не составит большого труда - она спрятана в одном из рисунков созвездия Лиры.

Помимо Улыбок Кота в созвездии Лиры обнаружились контуры одной многими уже забытой игрушки - это рисунок юлы:

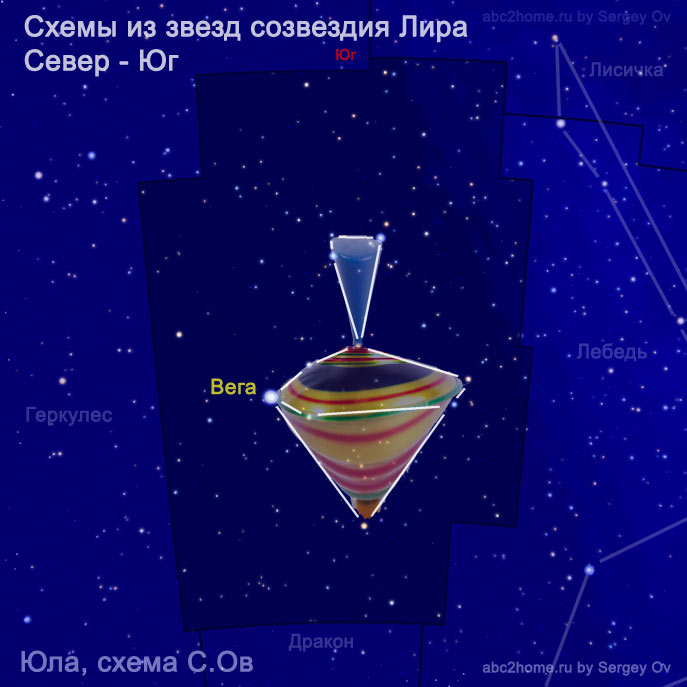

Созвездие Лира. Контурный рисунок " Юла" - схема. Автор диаграммы Sergey Ov  Юла Sergey Ov
Вращющаяся Юла, рисунок  Вращющаяся Юла, рисунок Sergey Ov


Рис. 15.Lyr. Юла - рисунок из линий, соединяющих звезды созвездия Лиры
Чтобы увидеть изображение вращающейся юлы подведите курсор на край рисунка или дотроньтесь до него на сенсорном экране...

Обратите внимание, изображение Юлы на рисунке 15.Lyr получено при взгляде на созвездие с севера на юг, то есть мы смотрим на созвездие повернутое вверх тормашками.



Астеризмы Лиры

Астеризмы[4] в созвездии Лиры издревле создавались для того, чтобы, используя минимальное количество звезд, однозначно идентифицировать Вегу.
Поскольку Вега вторая по яркости звезда Северной половины неба, то она наряду с Арктуром, может быть заметна даже в условиях плохой видимости, возникающих из-за дымки или городской засветки. В этом случае опытные наблюдатели могут идентифицировать Вегу с помощью второй и третьей по яркости звезд созвездия - Сулафат (γ Lyr, 3.25m, бело-голубая) и Шелиак (β Lyr A, 3.52m, белая).
Линии между Вегой - Шелиак - Сулафат образуют изображение хоккейной клюшки или клюшки для гольфа, кому что больше нравиться. Но не стоит пытаться идентифицировать Вегу таким способом, не имея опыта наблюдения за созвездием Лиры, - подобных клюшек на небесах немерено.
Чтобы точно убедиться "та ли это клюшка" нужно помнить ее угловой размер и сочетание яркости и цвета звезд. Всплывающее из дымки изображение астеризма "Клюшка" представлено в серии рисунков 16.Lyr:

астеризм Рыбка
Обозначения звезд Лиры
астеризм Клюшка, рис. 16.1.Lyr
астеризм Черепашка, рис. 16.2.Lyr
астеризм Большая Черепаха, рис. 16.3.Lyr
астеризм Рыбка, рис. 16.4.Lyr

Рис. 16.Lyr. Рисунки из звезд созвездия Лира:

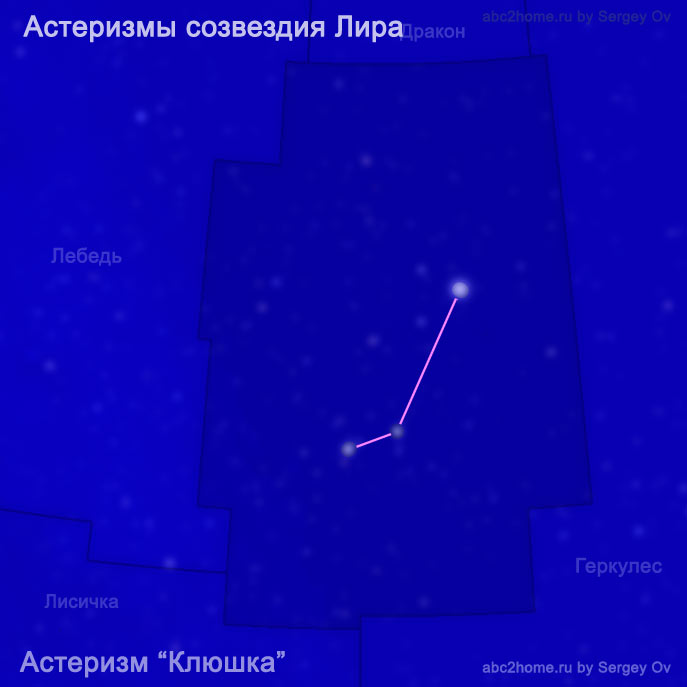

16.1.Lyr. Астеризм Клюшка;

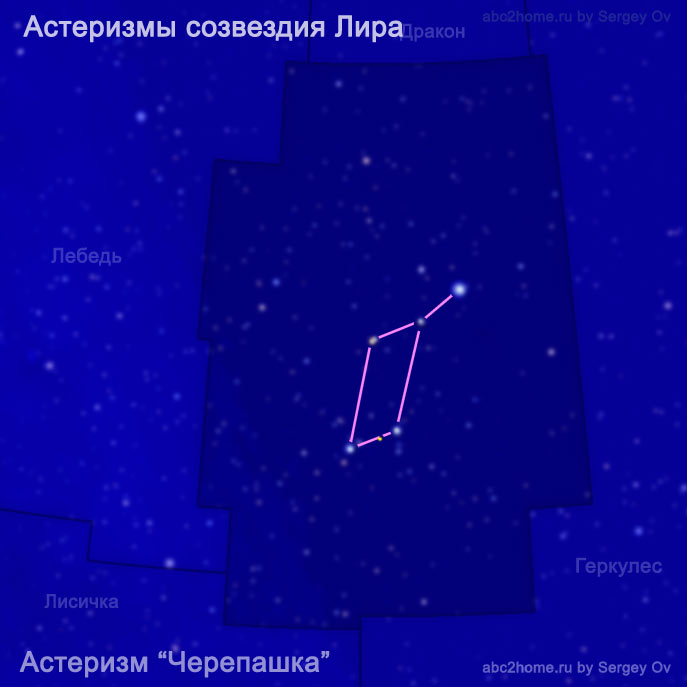

16.2.Lyr. Астеризм Черепашка;

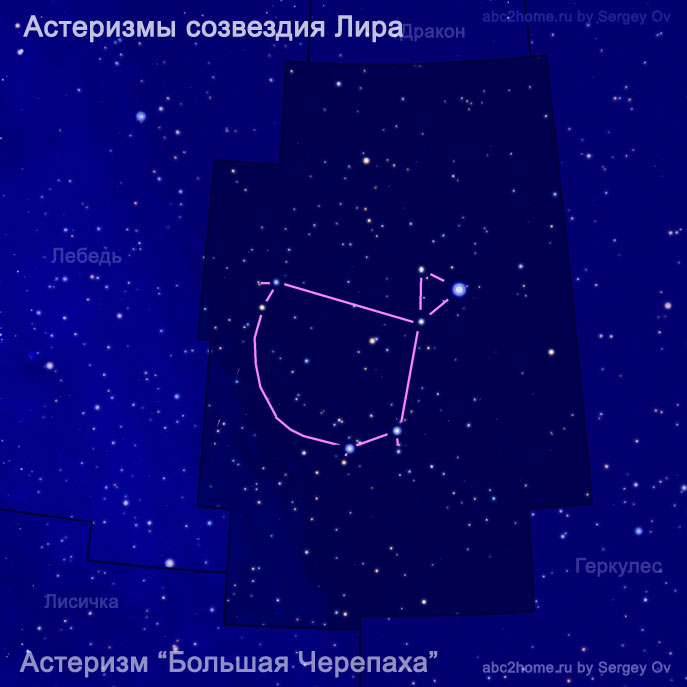

16.3.Lyr. Астеризм Большая Черепаха;

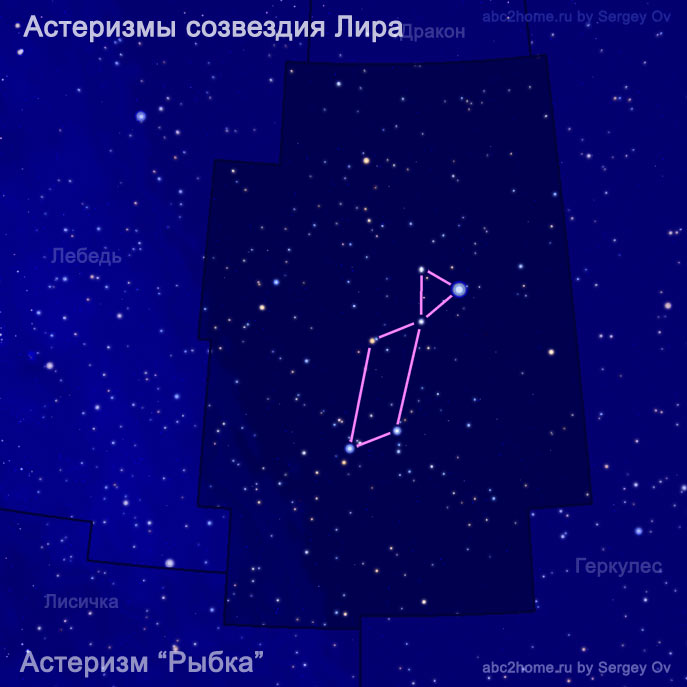

16.4.Lyr. Астеризм Рыбка

Этим изображением можно управлять с помощью кнопок:

- Астеризм Клюшка - Астеризм Черепашка - Астеризм Большая Черепаха   - Астеризм Рыбка - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд

Когда условия видимости улучшаются, то первым вслед за Клюшкой (рис.16.1.Lyr) можно разглядеть астеризм "Малая Черепаха" или "Черепашка" (рис.16.2.Lyr). Уникальность астеризма "Черепашка" не вызывает сомнений - на северном небе подобное изображение Вы больше нигде не найдете.
При чистом ночном небе, когда видны звезды пятой величины, из "Черепашки" можно вырастить "Большую Черепаху". Астеризм Большая Черепаха воспроизведен на рисунке 6.3.Lyr, особенностью этого рисунка является изображение панциря черепахи с помощью дуги окружности.
Помимо астеризма "Черепашка", на звездных картах часто встречается контурный рисунок необычной Рыбки с "жемчужиной" на хвосте. Изображение астеризма "Рыбка" является четвертым в последовательности рисунков 16.Lyr.

Самым крупным древним астеризмом созвездия явлется "Большая Черепаха". Вероятно, не менее древним можно считать близкий по размеру астеризм "Трилистник " (рис. 17.Lyr):

Трилистник - cозвездие Лира. Контурный рисунок "Трилистник" - схема. Автор диаграммы Sergey Ov Трилистник, астеризм, рис. 9.Lyr Sergey Ov
Обозначения звезд Лиры Обозначения звезд Лиры по Баеру Sergey Ov


Рис. 17.Lyr. Трилистник - изображение из линий, соединяющих звезды созвездия Лиры

Астеризм "Трилистник" специально изображен на отдельном рисунке, поскольку заключающийся в нем символ имеет несколько древних корней.
Истоки тянутся ко временам Вавилона и, возможно, Шумера. В те времена Трилистник - это символ Триад, одного из основных понятий идеалистически-философского мировоззрения. Например, тройка зодиакальных знаков Овен, Лев, Стрелец, объединена порождающим первоэлементом "Огонь" и отображает три его стадии: возгорание (зарождение); горение (зрелость) и затухание (старость).
В религиозной символике трилистник часто заменяется трикветром - в христианстве одним из символов Святой Троицы.
А вот в Ирландии благодаря миссии Первого Ирландского Проповедника Святого Патрика трилистник ассоциируется, как с изображением листа клевера, так и Троицы.
Согласно легенде, Святой Патрик при объяснении триединства Святой Троицы для иллюстрации использовал веточку клевера. В память об этом в Ирландии Трилистник называют Seamrog (в переводе "клевер" - Seamróg. Is samhailchomhartha Éireannach í.) Англичане транслитерировали ирландский по-своему, в итоге, слово приобрело роковое звучание Shamrock - Шемрок.
В настоящее время Трилистник-Seamróg является второй официальной версией герба Ирландии, вслед за изображением Арфы.
Поскольку среди схематических изображений созвездия Лира наличествуют и Трилистник (Рис. 17.Lyr), и Арфа (Рис. 6.4.Lyr), Лиру можно считать созвездием небесной символики Ирландии!

Астеризмы могут быть построены в виде рисунков из звезд как внутри созвездия, так и на основе самых ярких звезд из нескольких разных созвездий.

Созвездие Лира выступает в качестве сооснователя сезонного астеризма Летний Треугольник (Летне-осенний).
Вега
(α Лиры, 0,03m) является самой яркой звездой Летнего Треугольника и его северо-западной вершиной (Рис.18.Lyr). В границы сезонного астеризма попадают пять созвездий: Лебедь; Лира; Лисичка; Стрела и Орел.
Другими вершинами Летнего Треугольника являются Денеб (α Лебедя; 1,25m) и Альтаир (α Орла; 0,77m).

Летний треугольник

Рис. 18.Lyr. Сезонный астеризм Летний Треугольник.

Астеризм "Летне-осенний Треугольник", представляет собой вытянутый вдоль меридиана неправильный треугольник с соотношением сторон:
Вега - Денеб: 23,84870°~ 24°;
Денеб - Альтаир: 38,01195°~ 38°;
Альтаир - Вега: 34,19057°~ 34°.
На широте Москвы Летний Треугольник появляется в полном составе своих вершин перед восходом Солнца в начале февраля, доступен для наблюдения 11 месяцев - его можно еще застать сразу после захода Солнца даже в конце декабря. Наилучшие условия для наблюдения Летне-осеннего Треугольника, складываются, в соответствии с его названием, летом и в начале осени.
Римляне эпохи античности воспринимали Летний Треугольник как единое созвездие "Стимфалийские Птицы" (вместо Лиры изображалась Птица) под эгидой легеды о подвигах Геркулеса (рис. 26.Lyr).

После того как все схематические контуры, астеризмы и более или менее яркие звезды Лиры изучены до полного зрительного запоминания, можно приступить к поиску созвездия непосредственно на звездном небе.



Как найти созвездие Лиры

Созвездие Лиры на широтах Средней полосы России и севернее можно наблюдать круглый год. Наилучшим временем для ознакомления с созвездием Лиры является промежуток с июня по октябрь, когда созвездие в вечернее время находится близ зенита.

1. Как правило, созвездие Лира находят по его самой яркой звезде Веге, поскольку она является второй по яркости звездой Северного полушария неба - находим самую яркую белую звезду и с помощью простых астеризмов (рис. 16.Lyr) проверяем: "Вега ли это?"

2. Летом практически весь вечер, вплоть до полуночи, на небе присутствует конкурент Веги - Арктур (Альфа Волопаса, α Boo, -0,05m, оранжевая), занимающий первое место по яркости на северной части неба. Арктур, правда, не намного ярче Веги, а выигрывает тем, что его оранжево-желтый свет меньше рассеивается, проходя через дымку. Когда Вега и Арктур на небе вместе, различить их между собой не составит труда, если применить правило: От Веги к Арктуру нужно двигаться против часовой стрелки, исходящей из полюса, при этом Арктур заметно дальше от полюса, чем Вега.
Зимой в южной части вечернего неба доминирует ярчайший бело-голубой Сириус (Альфа Большого Пса, звезда номер один по яркости), Вега прячется от него на противоположной северной стороне почти у горизонта, а Арктур вообще не желает его видеть и заранее уходит за край земли.

3. Стоит отметить, что Вега никогда не заходит за горизонт для наблюдателей находящихся севернее широтной линии "Курск - Воронеж - Саратов - Оренбург - Павлодар - Улан-Уде - Чита". Для южан, у которых Вега вообще может отсутствовать на звездном небе, актуальной темой становится поиск Лиры с помощью других созвездий (рис.19.Lyr):

Как найти созвездие Лира

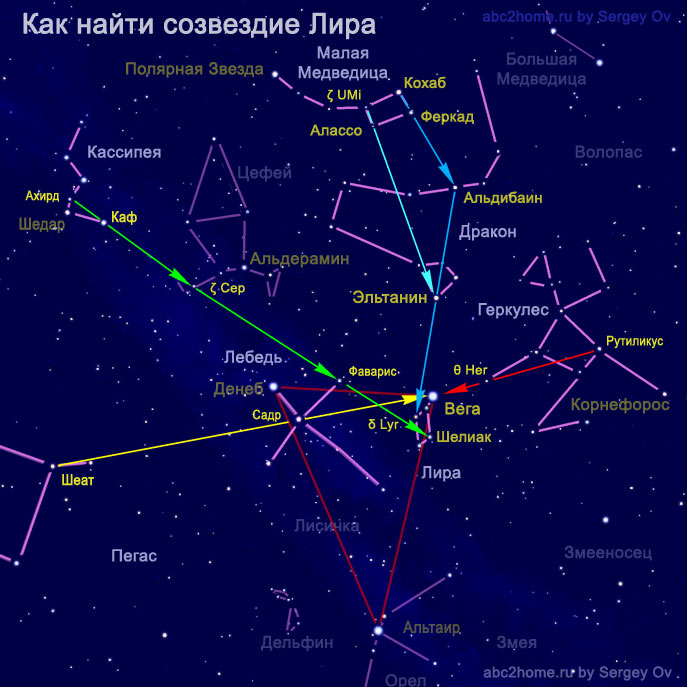

Рис. 19.Lyr. Как найти созвездие Лира с помощью созвездий Пегас, Лебедь, Кассиопея, Малая Медведица и Геркулес

К сожалению, точный прямой прицел непосредственно на Вегу от ярких звезд хорошо известных созвездий никак не получается. Хотя, два попадания все-таки удалось найти.
Первое попадание в Альфа Лиры получается с помощью звезд двух созвездий, Пегаса и Лебедя: Проводим линию Шеат (β Peg, 2.44m, красная) - Садр (γ Cyg, 2,23m, бело-желтая) и на ее продолжении находим Вегу (желтая стрела на рисунках 19.Lyr и 20.Lyr).
Второе попадание в Вегу получается прицеливанием от не очень ярких звезд третьей и четвертой величины Рутиликус (ζ Her, 2.81m, бело-желтая) - Рукбалгети Генуби (θ Her, 3.86m, оранжевая) не очень популярного созвездия Геркулеса (красная стрела, рис.19.Lyr).

Главными пунктами отправления для поиска Лиры являются созвездия Малая Медведица и Кассиопея. но необходимо учитывать, что уже на широте Владивостока и Сочи созвездие Кассиопеи становится частично заходящим.

4. Для наблюдателей находящимся южнее 44 параллели единственным всесезонным алгоритмом поиска созвездия Лира, является поиск от Малой Медведицы.
Для того чтобы найти созвездие Лиры, исходя от звезд Малого Ковша, приходится использовать не совсем простой трехходовый алгоритм поиска.
Первым шагом находим самую яркую звезду созвездия Дракон - Эльтанин (Этамин, γ Dra, 2.24m, оранжевая) и запоминаем его положение, для этого проводим линию по ближней к ручке стороне Ковша от Алифа Аль Фаркадин (ζ UMi, 4.29m, белая) к Алассо (η UMi, 4.95m, бело-желтая) и далее до Эльтанина (голубая стрела).
Далее с помощью звезд другой стороны Ковша, Кохаб (β UMi, 2.07m, оранжевая) и Феркад (γ UMi, 3.00m, белая), проводим линию ко второй по яркости звезде Дракона Альдибаин (η Dra, 2.73m, желтая), и от   Альдебаин к  Эльтанину и далее ведем третью линию, которая примерно на расстоянии равном дистанции между этими звездами приходит к Дельта Лиры (δ2 Lyr, 4.22m, красная) - эти шаги на рисунке 19.Lyr обозначены синими стрелами.
Если вдруг вторая синяя стрела ведет за горизонт, значит, Вы находитесь южнее 44° северной широты.

5. Вторым по значимости алгоритмом поиска звезд Лиры, представленным на рисунке 19.Lyr, является схема прицеливания от созвездия Кассиопея.
Схема тройного прицеливания начинается со звезд Ахирд (η Cas, 3,46m, желтая) и Каф (β Cas, 2,28m, бело-желтая), мысленно продолжая линию (зеленая) за пределы созвездия Кассиопея приходим к, похожей на Ахирд, Дзета Цефея (ζ Cep, 3,39m, оранжевая), следуя по этой линии визирования дальше, приближаемся к Фаварису из Лебедя (δ Cyg, 2,86m, бело-голубая) и перенацеливаемся на него, экстраполируя линию дальше, приходим к Шелиак (β Lyr A, 3.52m, белая) третьей по яркости звезде созвездия Вега (на рисунке 19.Lyr зеленая стрелка).

Рисунок 19.Lyr, охватывающий почти четверть видимой части звездного неба, позволяет оценить масштаб поисков, но из-за множества стрелок напоминает карту боевых действий, особенно воинственно выглядит Геркулес со своим Рукбалгети Генуби (θ Her).

Яркие звезды W-Астеризма Кассиопеи гарантируют более высокую надежность способов поиска на его основе, поэтому следующие два рисунка иллюстрируют, как найти созвездие Лиры, исходя от Кассиопеи.

Как найти созвездие Лира с помощью звезд созвездий Кассиопея, Пегас и Лебедь

Рис. 20.Lyr. Как найти созвездие Лира с помощью звезд созвездий Кассиопея, Пегас и Лебедь

На рисунке 20.Lyr в более крупном масштабе показаны уже представленные способы визировния на звезды Лиры: "Шеат - Садр - Вега" (желтая линия) и "Ахирд - Каф - Дельта Лиры, δ2 Lyr", (зеленая линия). Как видно, сама по себе схема первого способа вопросов не вызывает.
Вторая схема требует пояснения: Если вести линию визирования Ахирд - Каф строго прямо, не отвлекаясь на Дзета Цефея и Фаварис, то в созвездии Лиры попадем не в Шелиак, а в Дельта Лиры. Имейте ввиду, что такой разброс попаданий возможен из-за дальности прицеливания.

Вероятно, у кого-то все-таки возник вопрос: "Причем здесь визирование от Шеат из Пегаса, если речь идет о поиске от Кассиопии?"

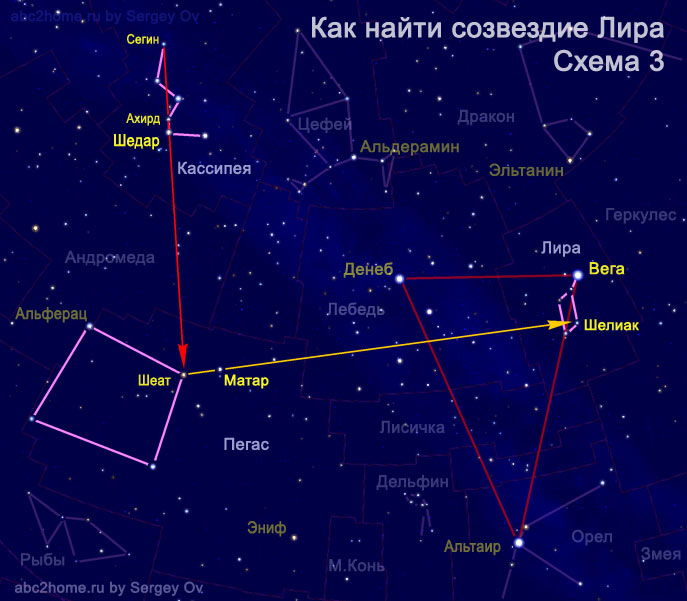

Дело в том, что Шеат тоже можно легко найти с помощью звезд Кассиопеи (рис. 21.Lyr):

Как найти созвездие Лира от Кассиопеи

Рис. 21.Lyr. Как найти созвездие Лира с помощью звезд созвездий Кассиопея и Пегас

6. Если мысленно провести линию через Сегин (ε Cas, 3,35m, бело-голубая) и Шедар (α Cas, 2,24m, оранжевая) и проложить вектор дальше, то стрелка упрется в звезду Шеат (красная стрелка). Визирование от Шеат (β Peg, 2.44m, красная) к Матар (η Peg, 2.93m, желтая) позволяет подобраться к паре следующих после Веги по яркости звезд Сулафат и Шелиак (оранжевая стрела в большей степени указывает на Шелиак).
Таким образом, нашлось как минимум 6 способов "опознания" созвездия Лиры, практически на все случаи жизни.

Теперь остается только правильно определиться с угловыми размерами созвездия Лира. На рисунке 22.Lyr созвездие представлено в том положении, таким его можно увидеть над головой летним или осенним вечером, повернувшись на юг или юго-запад.

угловой размер созвездия Лира

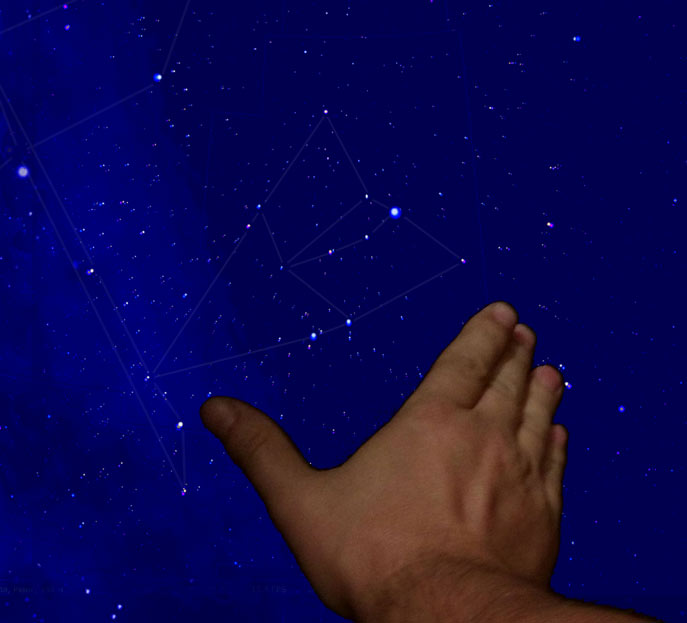

Рис. 22.Lyr. Оценка углового размера созвездия Лиры с помощью вытянутой руки.

Угловой размер Лиры можно оценить исходя из результатов расчетов углового расстояния между звездами созвездия, например, угловое расстояние от Веги до второй по яркости звезды Сулафат составляет 7,55° (Угловое расстояние между звездами - онлайн расчет), а угловое расстояние между восточной и западной границами созвездия на кратчайшей линии, проходящей через Вегу составляет 14,4°.
Другой простейший способ оценки угловых расстояний - оценка с помощью вытянутой руки.
Угловое расстояние между большим и указательным пальцем вытянутой руки человека, нормального телосложения, составляет 16-18° (независимо от пола и возраста от 7 лет. Звезды Лиры на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рисунке 21.Lyr. Кстати, с помощью основания Большого Квадрата можно провести калибровку углового размера собственной руки), поскольку угловое расстояние между звездами Альгениб (γ Peg) и Макраб (α Peg) составляет 16,5°.



Лира и эстафета поляриссим

Поляриссимами называют видимые невооруженным глазом звезды, преимущественно наиболее яркие, периодически приближающиеся к линии оси вращения Земли, то есть звезды, видимое положение которых становится близким к одному из полюсов мира по мере их прецессионного перемещения или , проще говоря, - это звезды, которые время от времени становятся Полярными.
23 апреля 2102 года наша современная Полярная Звезда как бы пройдет совсем рядом с Полюсом Мира (минимальное угловое расстояние составит 27′34″) и начнет от него отдаляться.
На самом же деле перемещается не звезда, а Полюс Мира - это происходит вследствие прецессии земной оси - ее медленного вращения относительно эклиптического полюса по окружности с угловым размахом радиуса около 23° (рис.5). Земная ось и, соответственно, Северный Полюс Мира движется против часовой стрелки. Полный оборот по этой окружности совершается за 25776 лет!

Прецессионный круг

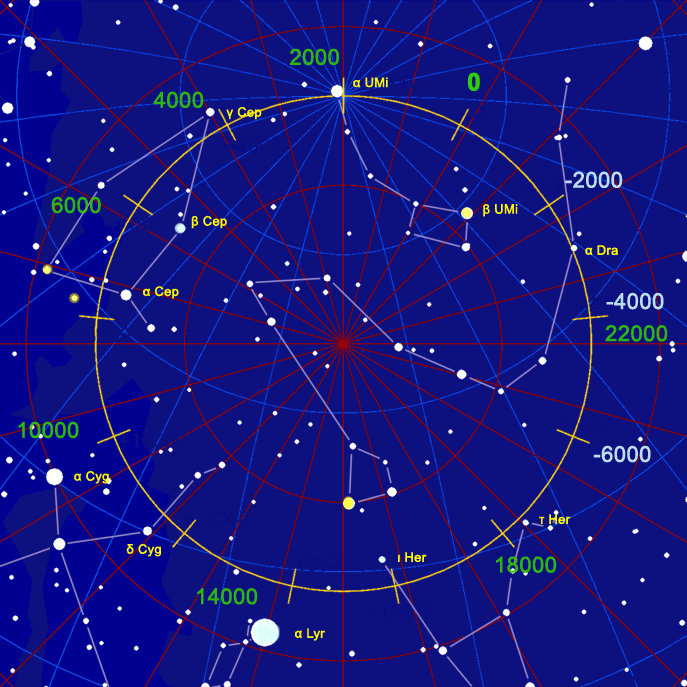

Рис. 23.Lyr. Прецессионный круг, очерчиваемый земной осью на звездном небе

С помощью рисунка прецессионного круга земной оси мы можем воспроизвести историю полярной славы созвездий и звезд, а так же составить прогноз на тысячелетия вперед!
Во времена шумеров и первых фараонов - околополярной звездой была Йота Дракона (ι Dra, 5500—3500 гг. до н. э.).
Примерно с 3500 по 1500 годы до н. э. полярной звездой является Тубан, Альфа Дракона (α Dra), далее до самого начала нашей эры с некоторой натяжкой можно считать полярной звездой - Кохаб, Бета Малой Медведицы (β UMi). Все первое тысячелетие нашей эры звезды, которую можно было бы назвать Полярной, просто не существует. Альфа Малой Медведицы(α UMi) обзывают Киносурой.
Считается, что с 1100 года Полярной звездой является Альфа Малой Медведицы - это почетное звание она должна пронести вплоть до конца 32 столетия...
Прогноз аллеи славы на дальнейшие века:
С 3200 по 5000 год - полярной звездой станет Альраи, Гамма Цефея (γ Cep);
5000-6500 гг. - околополярной звездой будет Альфирк, Бета Цефея ( β Cep);
6500-8500 гг. - полярная звезда - Альдерамин, Альфа Цефея (α Cep);
8500-9500 гг. явно выраженной полярной звезды нет;
9500-11000 гг.- околополярной звездой станет Денеб, Альфа Лебедя (α Cyg);
11000-12500 гг. - полярная звезда -Фаварис, Дельта Лебедя (δ Cyg);
12500-15500 гг. - полярной будет Вега, Альфа Лиры (α Lyr).
около 16 тысячелетия - полярная звезда Йота Геркулеса (ι Her);
около 19 тысячелетия - полярная звезда -Тау Геркулеса (τ Her)
- дальше круг замыкается на Йота Дракона!

Итак, официальный титул полярного созвездия, в рамках современных границ, Лира получит, примерно, в 12420-е годы, при этом на роль Полярной Звезды с большим успехом сможет претендовать R Лиры (R Lyr, 4.08m, красная) и только ближе к 14 тысячелетию безусловной Полярной Звездой может стать Вега.



История и мифология созвездия Лира

Первые артефакты, связанные с областью небес, занимаемой современным созвездием Лира, можно отнести к III тысячелетию до нашей эры.
В частности, рельефный рисунок на цилиндрической каменной печати, датируемой 2400 - 2300 годами до нашей эры (Печать писца Эдда). Фотография оттиска печати на глине с изображением Энки и его символических спутников Козерога и птицы Имдугут представлен на рисунке 24.Lyr:

Фрагмент оттиска каменной печати с Козерогом

Рис. 24.Lyr. Глиняный оттиск каменной печати Эдда (The seal ADDA), датируемой 2300 годами до нашей эры.

Чтобы посмотреть оригинальное изображение всего оттиска кликните по рисунку.

Оттиск на пластине из глины цилиндрической печати писца Эдда
2300 годы до нашей эры, The British Museum, B.M.89115

Оттиск на пластине из глины цилиндрической печати писца Эдда

На диабазовой печати, датируемой 2300 годами до нашей эры, изображены шумерские боги светлых и темных сил со своими символическими животными и атрибутами.
Боги светлых сил (в профиль): бог-солнце Шамаш, бог водных стихий Энки (Эа) и его помощник двуликий бог Исимуд.
Водный бог Энки/Эа находится в окружении сакральных животных: Рыб, бычка с рогами как у козы - Козерога и боевой птицы Имдугут.
Боги темных сил (анфас): Бог охоты и войны Нергал(?) и богиня коварства Иштар.
По всей вероятности, на печати изображен момент перед началом единоборства богов.

Печать хранится в Британском музее: The British Museum, The Adda Seal, Museum number 89115, 2300 BC.

Чтобы закрыть окно кликните по нему.

При изучении изображения и его персонажей возникла идея: А что если совместить изображение Энки, Козерога (будущей Козы-Рыбы) и Птицы Имдугут с картой звездного неба?
Оказалась, что наилучшим образом изображение Козерога совмещается со звездами одноименного созвездия, если зеркально отразить рельефный рисунок оттиска. Наиболее вероятно, что на печати представлена зарисовка шумерских созвездий при "божественном взгляде" на небеса.
Зеркальное отражение такой зарисовки возвращает ее к земному виду ночного неба. Результаты совмещения зеркального отражения фрагмента оттиска и карты звездного неба представлены на рисунке 25.Lyr:

Фрагмент оттиска каменной печати Эдда: "Водолей" "Козерог" и "Лебедь" изображения Великана Энки, Козы-Рыбы и птицы Имдугут Sergey Ov
Фрагмент оттиска каменной печати Эдда
звезды и изображения Великана Энки, Козы-Рыбы и птицы Имдугут


Рис. 25.Lyr. Увеличенный фрагмент оттиска каменной печати (The seal ADDA). Рисунок представлен в зеркальном отражении. Совмещение карты звездного неба и изображения Энки с Птицей Имдугут (Анзуд)

Если подвести курсор к краю рисунка, то проявится отдельное изображение фрагмента глиняного оттиска (рис. 25.2.Lyr), если курсор продвинуть дальше, то проявиться наложенное полупрозрачное изображение участка звездного неба, включающего в себя созвездия Рыб, Лебедя, Лиры, Пегаса, Водолея и Козерога (рис. 25.3.Lyr)

Как видим, на фрагменте оттиска изображена фигура человека, как образ бога Енки, у ног которого находится бычок с рогами козы - Козерог, в руках божество держит птицу вестницу богов Имдугут, а из плеч его льются водные потоки с устремленными к властителю водных богатств рыбами. Изображение Козерога помогло правильно подобрать масштаб совмещаемого участка неба, но увы, полного совмещения с созвездием Козерога не получилось, зато рисунок Птицы Имдугут и звезды созвездий Лебедь и Лира совместились почти идеально.

- Шумеры не жалели места на небесах для своих богов и их сакральных животных!

Итак, в III тысячелетии до нашей эры созвездие Лира является частью изображения Птицы Имдугут.

Спустя тысячелетие в древнем Вавилоне звездная сфера небес - это не только пантеон богов, но и инструмент календарного исчисления, предсказания затмений, расчета движения планет. Изменилась и религиозная мифология - часть богов сошла со сцены истории, часть возвеличилась и была наделена новыми функциями. Небеса разделены на владения трех богов Ану, Энки и Энлиля, каждому из которых отведено по 6 зодиакальных созвездий, всего 18 созвездий - древневавилонские звездочеты уже используют зодиакальное исчисление. Совсем скоро утилитарные нужды заставят вавилонских жрецов-халдеев додуматься до сезонного деления на зодиакальные созвездия, их станет по 3 созвездия на сезон, в соответствий с двенадцатимесячным солнечно-лунным календарем
К этому времени историки и относят первое письменное, верней, клинописное доказательство того, что на участке звездного неба, соответствующем сейчас созвездию Лебедя, находилось существо похожее на птицу - это глиняные клинописные таблички MUL.APIN, представляющие собой первый астрономический каталог.
По одной из интерпретации материалов таблиц созвездия Лиры и Лебедя является частью изображения грифона-пантеры (UD.KA.DUCH.A), по другой, вообще, три самых ярких звезды Лиры, имеют собственные названия Вега - d.LAMMA, Сулафат - d.NIN.SAR, Шелиак - d.ER.RA.GAL.
На счет описания области, занимаемой созвездием Лира, в MUL.APIN не сложилось единого мнения, поэтому связь этих таблиц с созвездием, как правило, во многих источниках просто умалчивается.
Согласно шумеро-аккадской мифологии, современная Лира, изображающая когда-то крыло Птицы Имдугут находятся в пределах, так называемого, Пути Энлиля - небесных владений самого судьбоносного в те времена бога, отвечающего за все, что происходит между небом и землей, в том числе за весь род человеческий и землепашество в частности тоже.

Будем использовать как главную версию древнегреческий миф об Орфее и его музыкальном инструменте Лире, который был запечатлен на небесах еще самими греками.

МИФ: Орфей - сын речного бога Эагра и музы Каллиопеи (Каллиопы), был величайшим певцом и музыкантом, он играл на кифаре, разновидности лиры, на которой разрешалось играть только мужчинам. Орфей всей душой влюбился в прекрасную нимфу Эвридику - это была взаимная любовь и вскоре они поженились. Но их совместное счастье длилось недолго, во время прогулки с нимфами-подругами Эвридику укусила змея и она умирает на месте.
Безутешный Орфей отправляется к царю мира мертвых Аиду, чтобы упросить царя вернуть ему Эвридику. С помощью своей божественной музыки и пения он покоряет даже зачерствевшие сердца управителей мрачного царства.
Аид разрешает тени-души Эвридики последовать за мужем, но предупреждает Орфея, чтобы он не оборачивался и не смотрел на Эвридику пока они не покинут подземный мир.
Преодолев все препятствия обратной дороги из царства Аида Орфей выходит из пещеры на солнечный свет. Делает шаг, второй. Но неслышно шагов Эвридики. Он смотрит вниз на тени, но не видно даже тени возлюбленной. Он ждет и прислушивается, но не слышно ни звука. А пошла ли за ним Эвридика? - пронзает тревожная мысль. Он не выдерживает и оборачивается - тень Эридики находится в двух шагах от него на границе света и тьмы. Они смотрят друг на друга и вдруг неудержимая сила уносит Эвридику назад в царство мертвых.
Напрасно Орфей пытается вернуться за Эвридикой, в мир теней Аида его больше не пускают.
Безутешный в своем горе Орфей возвращается в мир людей. А у людей праздник - Вакханалия. Разгоряченные Вакханки требуют от Орфея, сыграть, что-нибудь веселое. Но бывший весельчак Орфей теперь может играть только грустную музыку.
Орфей начинает играть печальную мелодию и уже не может остановиться.
Вакханки требуют прекратить игру, но он все равно продолжает.
Вакханки забрасывают его камнями, но даже мертвый Орфей продолжает держать в руках свою кифару и она не прекращает играть.
Тогда Вакханки бросают тело Орфея вместе с лирой-кифарой в реку. Они плывут в даль по течению, а кифара продолжает играть. И вдруг, о чудо, тело Орфея превращается в живого лебедя. Лебедь продевает свою шею в кифару и взлетает в небеса, кифара продолжает играть и сама несет птицу все выше и выше к звездам...
(Этот момент и запечатлен на небесном полотне Рис. 18.Lyr. а так же на карте звездного неба России)

Сезонный астеризм Летний Треугольник "Вега - Альтаир - Денеб" с древних времен наводил на мысли о слиянии его звезд в единое созвездие, или хотя бы об объединении созвездий при этих звездах. Объединить созвездия удалось только в позднеантичную эпоху, когда Павсаний, красочно описывая победу Геракла-Геркулеса над медноклювыми Стимфалискими Птицами, предлагает поместить его изображение на небеса, при этом созвездию Лиры отводится роль одной из наводящих ужас Птиц.
По-видимому, это предложение нашло сторонников, что подтверждает рисунок 26.Lyr, но только в западной части Римской Империи, поскольку, современник Павсания, проживающий в Александрии Клавдий Птолемей описывает созвездие Лиры, как небесное воплощение музыкального инструмента Орфея, и даже называет Лирой самую яркую звезду.

Геркулес и стимфалийские птицы

Рис. 26.Lyr. Зеркальное отражение фрагмента мозаики из Ллидии "Геркулес и Стимфалийские Птицы". Мозаика, известняк, Национальный археологический музей Испании, Мадрид

Как видно из рисунка римляне позднеантичной эпохи вместо Орла, Лебедя и Лиры, пытались поместить на звездное небо Стимфалийских Птиц, а вместо Коленнопреклоненного, прописанного на небесах еще Гиппархом Никейским, разместили Геркулеса.
Кровожадные Птицы на небесах не прижились, а вот Геркулес, сменивший Коленнопреклоненного остался!

Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в 10 веке нашей эры в своей "Книге неподвижных звезд", следуя Птолемею, представляет прообраз Лиры (рис.27.Lyr):

Созвездие Лира из «Книги неподвижных звезд» ас Суфи, рис. 27.Lyr

Рис. 27.Lyr. Созвездие Лира в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. -  Library of Congress. World Digital Library - информационно не самый лучший, но самый красивый список XV века, сделанный по заказу Улугбека)

Изображение Лиры в атласе Яна Гевелия «Уранография» (издан в 1690), повергло в недоумение многих астрономов, автор просто нарисовал портрет орла, удерживающего когтями некий объект, как бы обозначающий лиру, и даже не попытался привязать рисунок к звездам (такое впечатление, что автору было неприятно заниматься этим участком небес).
Рисунок созвездия иллюстрируется коллажем, созданным на основе картины из атласа Яна Гевелия, путем ее зеркального отражения, для придания вида "изнутри небесной сферы":

Созвездие Лира. Коллаж по атласу Яна Гевелия

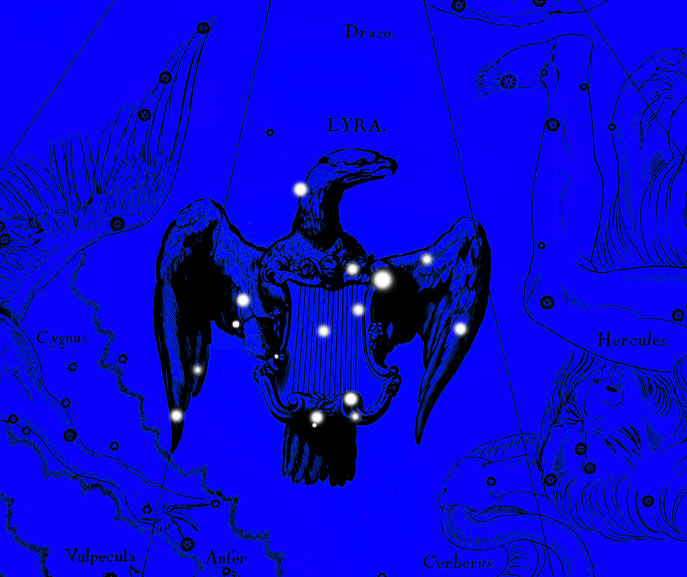

Рис. 28.Lyr. Созвездие Лира - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас)



Sergey Ov (Seosnews9)



Список примечательных и видимых звезд созвездия Лира


Обозначение звезды Знак по Байеру Hipparcos, номер Прямое восхождение5 Склонение6 Звездная величина Расстояние,
св. год
Спектральный класс Название звезды и примечания
Альфа Лирыα Lyr9126218ч 36м 56.19c +38° 46′ 58.8″0.0325A0VvarВега (Vega - IAU); Harp Star - Звезда Арфы; 5 по яркости звезда, переменная типа δ Щита
Гамма Лирыγ Lyr9319418ч 58м 56.62c +32° 41′ 22.4″3.25634B9IIIСулафат, (Sulafat - IAU);
Бета Лирыβ Lyr A9242018ч 50м 04.79c +33° 21′ 45.6″3.52881A8:V comp SBШелиак, (Sheliak- IAU); переменная типа β Лиры
R ЛирыR Lyr9286218ч 55м 20.09c +43° 56′ 45.2″4.08349M5IIIvarполуправильная переменная звезда
Дельта 2 Лирыδ2 Lyr9279118ч 54м 30.29c +36° 53′ 55.0″4.22898M4IIvarполуправильная переменная звезда,
Каппа Лирыκ Lyr8982618ч 19м 51.72c +36° 03′ 52.0″4.33238K2IIIvar
Дзета 1 Лирыζ1 Lyr9197118ч 44м 46.34c +37° 36′ 18.2″4.34154AmЭррагал (Erragal), переменная звезда
Тета Лирыθ Lyr9471319ч 16м 22.10c +38° 08′ 01.4″4.35769K0II
Эта Лирыη Lyr9448119ч 13м 45.49c +39° 08′ 45.5″4.431042B2.5IVАладфар (Aladfar); переменная звезда, Δ V = 0.005 м , P = 19.73944 d
Эпсилон 2 Лиры Aε2 Lyr A9192618ч 44м 22.78c +39° 36′ 45.3″4.60160A8VnНинсар (Ninsar); компонент системы ε Lyr; двойная звезда
Эпсилон 1 Лиры Aε1 Lyr A9191918ч 44м 20.34c +39° 40′ 11.9″4.67162F1Vкомпонент системы ε Lyr; двойная звезда
HD 1737809208818ч 46м 04.47c +26° 39′ 43.5″4.83252K3III
Лямбда Лирыλ Lyr9327919ч 00м 00.82c +32° 08′ 43.8″4.941538K3III
16 Лиры16 Lyr9340819ч 01м 26.36c +46° 56′ 06.1″5.00128A7V
Мю Лирыμ Lyr9019118ч 24м 13.80c +39° 30′ 26.1″5.11441A3IVnАлазфар, Алатфар, Аль-Атфар (Alathfar, Al Athfar)
HD 1760519301718ч 57м 01.47c +32° 54′ 05.8″5.2049G0Vимеет планета ( б )
17 Лиры 17 Lyr 9391719ч 07м 25.50c +32° 30′ 06.0″5.20132F0V
Ню Лирыν Lyr9240518ч 49м 52.92c +32° 33′ 03.9″5.22238A3V
Йота Лирыι Lyr9390319ч 07м 18.13c +36° 06′ 00.6″5.25832B6IVBe-звезда
HD 1765279325618ч 59м 45.43c +26° 13′ 49.6″5.26348K2IIIпеременная типа RS Гончих Псов
Эпсилон 2 Лиры Bε2 Lyr B18ч 44м 22.90c +39° 36′ 46.0″5.37компонент системы ε Lyr
HD 1720449123518ч 36м 37.35c +33° 28′ 08.5″5.41522B8II-IIIp..переменная типа α 2 Гончих Псов
HD 1757409283118ч 54м 52.18c +41° 36′ 09.8″5.46267G8III
HD 1713019092318ч 32м 49.95c +30° 33′ 15.1″5.47365B8IV
HD 1782339384319ч 06м 37.68c +28° 37′ 42.2″5.53133F0III
HD 1679658948218ч 15м 38.78c +42° 09′ 33.6″5.56540B7IVпеременная звезда
Дельта 1 Лирыδ1 Lyr9272818ч 53м 43.56c +36° 58′ 18.2″5.581079B2.5V
HD 1778089371819ч 04м 57.82c +31° 44′ 39.3″5.63606M0III
HD 1754439276818ч 54м 13.25c +27° 54′ 34.9″5.64405K4III
HD 1734179188318ч 43м 51.61c +31° 55′ 36.9″5.68169F1III-IV
HD 1768719339319ч 01м 17.36c +26° 17′ 29.2″5.69697B5V
Дзета 2 Лирыζ2 Lyr9197318ч 44м 48.19c +37° 35′ 40.4″5.73150F0IVvar
HD 1826949535219ч 23м 56.49c +43° 23′ 17.7″5.85404G6.5IIIa
HD 1804509463019ч 15м 24.84c +30° 31′ 35.2″5.881376M0IIIпеременная звезда
V542 Лиры9310418ч 58м 01.90c +38° 15′ 58.3″5.89516B7IVпеременнаая типа Алголя
Ню 1 Лирыν1 Lyr9239818ч 49м 45.91c +32° 48′ 46.2″5.931009B3IV
19 Лиры19 Lyr9431119ч 11м 46.01c +31° 17′ 00.5″5.93979B9p Siпеременная типа α 2 Гончих Псов
HD 1756359283318ч 54м 52.52c +33° 58′ 06.9″5.991331G8III+...
XY ЛирыXY Lyr9137318ч 38м 06.47c +39° 40′ 05.9″6.021199M4.5IIполуправильная переменная звезда
Эпсилон 1 Лиры Bε1 Lyr B18ч 44м 20.30c +39° 40′ 16.0″6.02компонент системы ε Lyr;
HD 1768969335419ч 00м 55.20c +33° 48′ 07.7″6.04396K0III:
HD 1734169185218ч 43м 36.11c +36° 33′ 23.8″6.06440G8IIIСихэ (Xihe - IAU); имеет планету (b)
HD 1739369209818ч 46м 13.01c +41° 26′ 30.5″6.061221B6V
HD 1741799224318ч 47м 57.37c +31° 45′ 24.6″6.061062B3IVp
HD 1778099372019ч 04м 58.27c +30° 44′ 00.4″6.07743M2III
HD 1822729523519ч 22м 33.35c +33° 31′ 05.6″6.09339K0III
HD 1717809111918ч 35м 13.50c +34° 27′ 28.8″6.101038B5Vn
HD 1749599255118ч 51м 36.52c +36° 32′ 20.8″6.101120B6IV
HD 1683228960418ч 17м 06.95c +40° 56′ 11.7″6.12348G9III
V473 Лиры9468519ч 15м 59.49c +27° 55′ 34.7″6.181680F6Ib-IIКлассическая цефеида
V543 Лиры9317718ч 58м 46.59c +40° 40′ 45.1″6.20948B3Vпеременная типа β Цефея
HD 1795839428019ч 11м 23.16c +40° 25′ 45.0″6.20471A3V
V533 Лиры9125018ч 36м 45.53c +43° 13′ 18.6″6.21411F0Vпеременная типа β Лиры
HD 1748819255018ч 51м 35.89c +28° 47′ 01.2″6.221598K1II-III
HD 1726719149118ч 39м 33.03c +40° 56′ 06.2″6.25807B9V
HD 1814709493219ч 19м 01.15c +37° 26′ 43.1″6.25663A0III
HD 1751329259918ч 52м 07.25c +41° 22′ 59.7″6.281221B9p Siпеременная звезда
HD 1816559498119ч 19м 39.04c +37° 19′ 51.5″6.2982G5Vспектральная двойная звезда
HD 1680098947418ч 15м 32.53c +45° 12′ 34.5″6.3074G2V
HD 1818289506719ч 20м 33.05c +35° 11′ 09.4″6.30726B9V
HR 74039567319ч 27м 36.40c +37° 56′ 28.3″6.302063B3VeBe-звезда
HD 1780039377019ч 05м 47.13c +29° 55′ 18.1″6.321309M0III
HD 1794229429019ч 11м 30.96c +26° 44′ 09.4″6.35141F5V
Gliese 7589531919ч 23м 34.01c +33° 13′ 19.1″6.3751G8Vкомпаньон - коричневый карлик
HD 1771099343719ч 01м 48.37c +33° 37′ 16.5″6.391109B5IV
HD 1696469016318ч 23м 57.27c +38° 44′ 21.0″6.41858K2
HD 1729589167518ч 41м 41.31c +31° 37′ 03.3″6.411105B8V
HD 1726319153318ч 40м 01.93c +30° 50′ 57.8″6.43580K0
HD 1765829321018ч 59м 12.29c +39° 13′ 02.4″6.43821B5IVпеременная типа 53 Персея
HD 1826359537019ч 24м 06.05c +36° 27′ 06.9″6.44360K1III
HD 1727419155218ч 40м 12.19c +38° 22′ 01.8″6.45501A6m
HD 1733839182018ч 43м 16.57c +39° 18′ 00.3″6.451358K5
V550 Лиры9380819ч 06м 17.00c +41° 24′ 50.0″6.492038B3Vпеременная типа 53 Персея
HD 1730879170718ч 42м 08.09c +34° 44′ 46.7″6.491320B5V
HAT-P-518ч 17м 37.30c +36° 37′ 16.9″11.951110GЧасон (Chason - IAU); имеет транзитную планету HAT-P-5b



Примечания:
1. Для обозначения звезд используются знаки Байера (ε Leo), а так же нумерации Флемстида (54 Leo) и каталога Дрейпера (HD 94402).
2. К примечательным звездам отнесены даже те, которые не видны без помощи оптики, но у которых обнаружены планеты или другие особенности.


1. К группе Геркулеса будем относить созвездия:
Лебедь, Лира, Геркулес, Лисичка, Стрела, Орел, Щит, Змея, Змееносец.

Группа созвездий Геркулеса

Рис. 29.Lyr. Группа созвездий Геркулеса

Созвездия Геркулес, Змееносец, Змея объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Щит, Стрела, Лисичка, Лира и Орел попали сюда по большей части благодаря общим границам. Лебедь, вероятно, был добавлен в группу потому, что его самая яркая звезда является вершиной сезонного астеризма "Летне-осенней Треугольник" (Альтаир-Денеб-Вега), а так же благодаря существованию мифа о Стимфалийских птицах и мифа об Орфее, который объединяет созвездия Лиры и Лебедя.

Когда я впервые познакомился с созданными Дональдом Мензелем группами созвездий Большой Медведицы (10 созвездий) и Зодиака (12 созвездий), то просто тихо радовался: "Вот, найден способ для лучшего запоминания созвездий!".
Я радовался, когда дело дошло до группы созвездий Персея (9 созвездий) и группы Ориона (5 созвездий) - все компактно и логично.
И вот подошел черед до предложенной Мензелем группы Геркулеса: 19 созвездий, которые наполовину разбросаны по разным участкам неба - такое не то что запоминать, искать неудобно!
Поэтому решил, что в дальнейшем Мензелевский список группы Геркулеса лучше разбить на две группы - северную и южную: для северной группы сохраним старое название "группа Геркулеса" (9 созвездий или 10, если считать хвост и голову Змеи отдельно), а для южной - пока предлагается рабочее название: "группа Центавра" ее список созвездий, вероятно, еще нужно будет редактировать.

Геркулес - это римское имя древнегреческого героя Геракла. В изложенном здесь мифологическом сюжете ограничимся списком подвигов, подходящего для нашей северной группы созвездий Геркулеса:
Миф о подвигах Геракла /рим. Геркулеса/ (краткое изложение)
Геракл - сын Зевса и царицы Алкмены, внучки Персея.
Когда Геракл был еще младенцем, Гера жена Зевса узнав о внебрачном ребенке, наслала на него двух змей. Змеи должны были задушить младенца, но Геракл проявил недюжинную силу и сам удавил змей схватив их за горло - эту сцену могут отображать созвездия Змееносец и Змея.
Когда повзрослевший Геракл вынужден был совершать свои подвиги на службе у царя Эврисфея, то четвертый из них заключался в изгнании с Пелопоннесого полуострова Стимфалийских птиц - роль Стимфалийских птиц в некоторых источниках отводится созвездиям Орла, Лебедя и Лиры.
Созвездие Геркулеса и расположенное выше созвездие Дракона олицетворяют сцену из последнего двенадцатого подвига Геракла: на небесном полотне запечатлен момент, когда Геракл-Геркулес пытается выманить Дракона, охраняющего сад Гесперид, чтобы угостить его дубиной...

2. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике».

3. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Зимний Треугольник.

4. Фотосфера - наиболее глубокие и плотные слои атмосферы звезды (в т. ч. и Солнца), из которых выходит главная доля излучаемой ею энергии.

5. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета

6. Собственные движения звёзд - видимые угловые перемещения звёзд по небесной сфере за год.

Большая Советская Энциклопедия, 3 изд. 1969 - 1978


Подсказка
: "Улитка на Cклоне" видна в созвездии Волопаса
.



● Главная  знаки зодиака Знаки зодиака созвездия Созвездия ✔ Созвездие Лира

НАВИГАЦИЯ И РЕКЛАМА

Луна Сегодня, Луна в сей Час
  • ФАЗЫ ЛУНЫ 2023
  • ЛУНА СЕГОДНЯ

  • ПОИСК НА САЙТЕ


Как поддержать сайт?







Созвездие Орион (Orion)



СозвездияСОЗВЕЗДИЯ, ЗВЕЗДЫ
Как найти созвездие, звезду?
  • Большая Медведица
  • Малая Медведица
  • Кассиопея
  • Цефей
  • Андромеда
  • Персей
  • Орион
  • Лебедь
  • Лира
  • Орел
  • Жираф
  • Волопас
  • Лев - созвездие
  • Дева - созвездие
  • Весы - созвездие
  • Скорпион - созвездие
  • Стрелец - созвездие
  • Козерог - созвездие
  • Водолей - созвездие
  • Рыбы - созвездие
  • Овен - созвездие
  • Телец - созвездие


ABC2home.ru
ABC2home.ru

Лунные календари садовода 2023, прогноз погоды, новости, видео и фото

 Поделиться:



 Лента Новостей:
 feed

Наши предложения

  • ЗОДИАК

    • Созвездия и мифы
    • Лунный календарь
  • ВИДЕО

    • Монтаж фильмов
      DVD, Blu-Ray
  • СВАДЕБНЫЕ ТРАДИЦИИ

    • Встреча молодоженов с караваем



Информация



Знаки зодиака даты Солнца  ЗНАКИ  ЗОДИАКА
  Солнце Луна растения


Знак ОвенЗНАК ОВЕН

Знак ТелецЗНАК ТЕЛЕЦ

Знак БлизнецыЗНАК БЛИЗНЕЦЫ

Знак РакЗНАК РАК

Знак ЛевЗНАК ЛЕВ

Знак ДеваЗНАК ДЕВА

Знак ВесыЗНАК ВЕСЫ

Знак СкорпионЗНАК СКОРПИОН

Знак СтрелецЗНАК СТРЕЛЕЦ

Знак КозерогЗНАК КОЗЕРОГ

Знак ВодолейЗНАК ВОДОЛЕЙ

Знак РыбыЗНАК РЫБЫ

Лунный календарьЛУННЫЙ КАЛЕНДАРЬ
садовода-огородника 2023
  • ЯНВАРЬ 2023
  • ФЕВРАЛЬ 2023
  • МАРТ 2023



Календарь
Луна и элементы
(стихии)
Март 2023

пн вт ср чт пт сб вс
1 2 3 4 5
6 7 8 9 10 11 12
13 14 15 16 17 18 19
20 21 22 23 24 25 26
27 28 29 30 31


 Огонь
 Земля
 Воздух
 Вода

   Полнолуние
    Новолуние





Copyright © 2009 - 2023 ABC2home.ru. Астрономия. Созвездие Лиры в картинках, мифах и схемах. Самое важное о созвездии на одной странице.

© "Созвездие Лира, Lyra (Lyr) - самое многоликое созвездие группы Геркулеса. Как найти созвездие Лиры" - 12 октября 2018, обновление 21.01.2023.
Авторская статья: Публикация в СМИ и Интернете только с разрешения автора - abc@abc2home.ru
