Созвездие Волопас
(Bootes)



"Гелике мчится вослед, как будто ее погоняя,
Арктофилак — у людей именуется он Волопасом,
Ибо, как кажется им, он правит Медведицей - Возом.
Явствен весьма свет всех его звезд, но особенно славен
Между другими Арктур, на поясе ярко горящий.
Се Волопас... "

Арат из Сол "Явления", III век до нашей эры

"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно... Поэтому, надеюсь, кого-то заинтересует созвездие Волопаса в картинках, мифах и схемах.

Seosnews9, 2015 год

"Боот или Пастырь, который волы женет (гоняет, пасет), но лучше наречется Медведником, есть ибо (он) деревенский мужик "

И.Ф.Копиевский, XVIII век



Содержание:

• Описание созвездия Волопас
• Звезды и схема созвездия Волопаса
• Интересные объекты Волопаса
• Астеризмы Волопаса
• Как найти созвездие Волопас
• Волопас как полярное созвездие
• История и мифология созвездия Волопас



Волопас (Bootes) - созвездие, через века несущее два имени: Боотис и Арктофилакс, в России получило еще и третье, ВОЛОПАС, еще может похвастаться наличием ярчайшей звезды и очень древней родословной.
Волопас является шестым по величине угловой площади созвездием Северного неба, а среди всех созвездий небесной сферы (небосферы) Волопас занимает 13 место (907 кв. градусов), вслед за созвездием Льва.

Волопас непосредственно граничит с восьмью созвездиями, это: Большая Медведица; Гончие Псы; Волосы Вероники; Дева; Змея; Северная Корона; Геркулес и Дракон, он входит в группу созвездий Большой Медведицы^[2], созданную Дональдом Мензелем по мотивам классических мифов о Большой и Малой Медведице.
Созвездие Волопаса на территории России является частично заходящим созвездием (склонение от +8° до +55,5°). Вблизи зенита в вечернее время Волопас бывает в конце весны - начале лета.

Звезды и схема созвездия Волопаса

Арктур, Альфа Волопаса (α Boo; -0,05^m) является четвертой по яркости звездой нашего неба и ярчайшей звездой в его Северном полушарии, используется для навигации с древнейших времен. Кроме Арктура в созвездии Волопаса возведены в ранг навигационных звезд³ еще три - это Изар (ε Boo; 2,35^m), Муфрид (η Boo, 2,68 ^m) и Сегинус (γ Boo, 3,04^m).

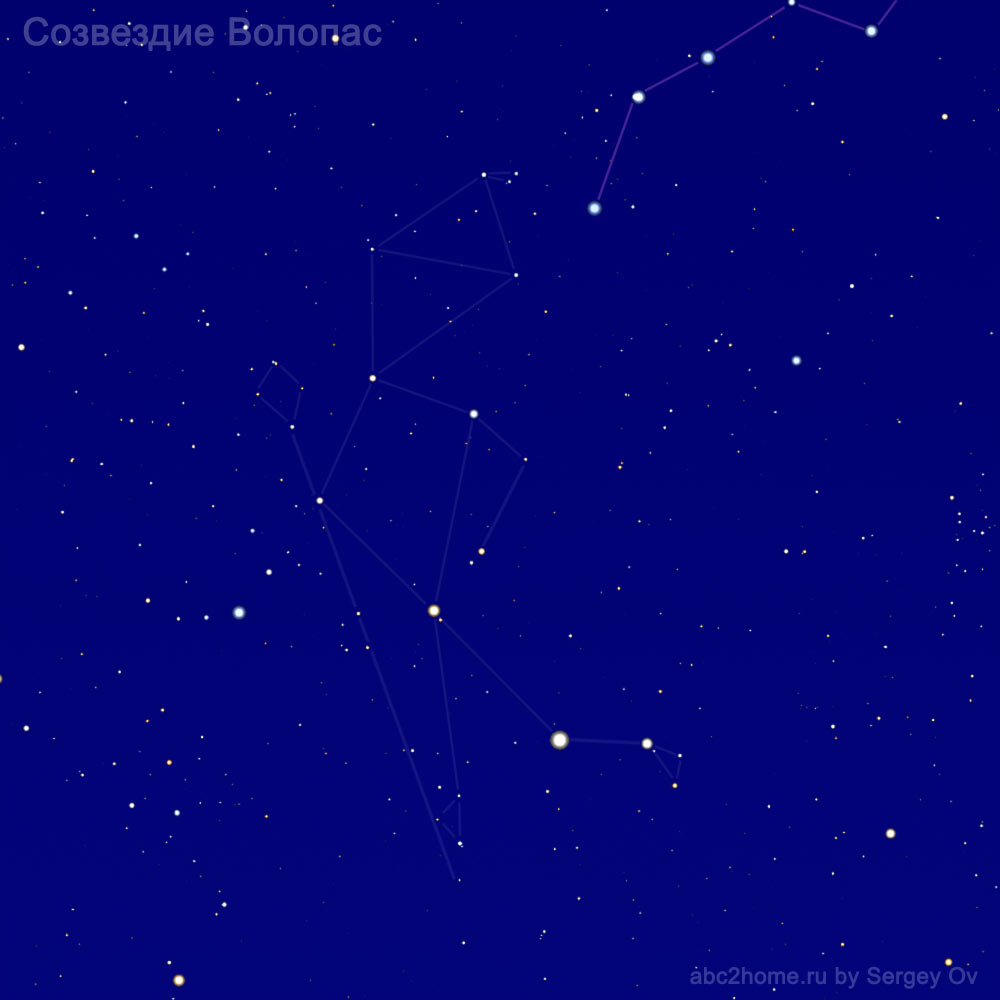

Границы созвездия и большая часть видимых звезд представлены на рисунке 1 - вид на созвездие в момент кульминации (как принято теперь представлять созвездия в астрономии):

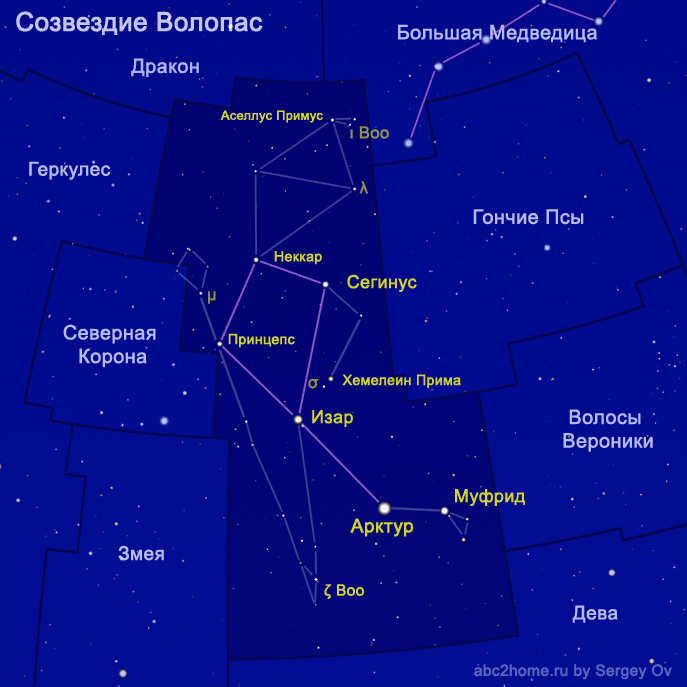

Рис. 1. Созвездие Волопас. Наименования наиболее ярких звезд.

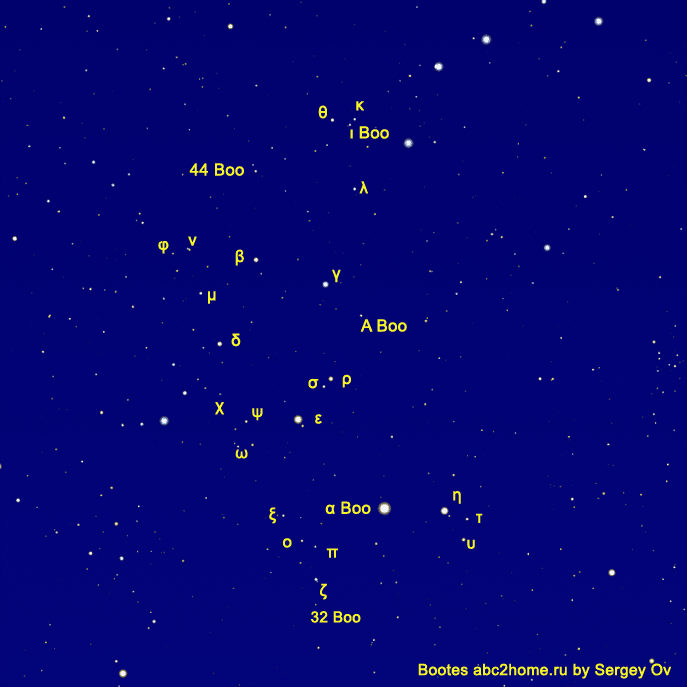

Созвездие Волопаса включает в себя семь звезд с блеском четвертой звездной величины, но собственные имена получили только: Принцепс (δ Boo; 3,46^m); Неккар (β Boo; 3,49^m); Хемелеин Прима (ρ Boo; 3,57^m); Аселлус Примус (θ Воо; 4,04^m), Ксюанг (λ Boo; 4,18^m), Алкалуропс (μ Boo; 4,31^m). Дзета Волопаса (ζ Воо; 3,78^m) осталась "безымянной".
Исторически так сложилось, что в созвездии поименованы и некоторые менее яркие звезды: Хемелеин Секунда (σ Boo; 4,47^m), Аселлус Терциус (κ² Boo; 4,53^m), Аселлус Секундус (ι Boo; 4,75^m) и даже едва заметная Мерга (38 Boo; 5,76^m).
Всего в созвездии Волопаса в рамках Европейско-Ближневосточной традиции наименования получили двенадцать звезд.

В созвездии Волопаса заслуживают особого рассмотрения две звезды, это:
- Арктур (α Boo), самая яркая звезда северного полушария неба, обладает еще несколькими выдающимися характеристиками, такими как высокая скорость собственного движения - за 1600 лет, он перемещается на 1° (два диаметра Луны или Солнца) в направлении на юго-юго-восток; при массе близкой к массе Солнца, превышает его в 25 раз в диаметре, а по яркости в видимом диапазоне превышает яркость Солнца в 110 раз и находится относительно недалеко - в 37 световых годах!
Арктур сейчас проходит возрастную стадию начальной фазы красного гиганта и с момента его рождения прошло почти 8 миллиардов лет (почти в два раза старше Солнца). Этот гигант, к тому же, удивил всех астрономов низкой металличностью, доля металлов в его массе, по оценкам, в 3-4 раза меньше чем у Солнца. Мало того что у Арктура относительно "стремительное" для звезд видимое движение по небу, он еще и движется "не туда" - удаляется от плоскости нашей галактики. Сейчас, когда средства измерения позволяют довольно точно определять характеристики движения всех видимых звезд, было обнаружено еще 52 две звезды, которые движутся так же как Арктур, как бы единой стаей, потоком. Было решено это группу звезд назвать потоком Арктура. Вскоре выяснилось, что все эти звезды обладают такой же низкой металличностью как у Арктура. Это заставило ученых заподозрить, что все они, включая Арктур, "пришельцы" из другой галактики - были захвачены "в плен" нашей галактикой Млечный Путь около двух миллиардов лет назад.
Именно Арктур, наряду с  Сириусом (α Большого Пса) и Бетельгейзе (α Ориона), позволил Э́дмонду Галле́ю обнаружить собственное движение "неподвижных" звезд. Это открытие окончательно развеяло миф "о тверди небесной с вбитыми в нее гвоздиками-звездами".

- Муфрид (η Boo, 2,68 ^m), третья по яркости звезда Волопаса, самая близкая из ярких к Арктуру, причем близка она не только визуально, фактическое расстояние между ними 3,24 световых года (самая близкая к Солнцу система Альфа Центавра находится на расстоянии 4,36 св. лет). Несмотря на близость к друг другу, Арктур и Муфрид являются временными соседями - их пути уже начали расходиться. В отличие от "старика" Актура, Муфрид является молодым субгигантом (всего 2 миллиарда с небольшим), который вот-вот разгорится во всю мощь. У этого подающего надежды гиганта высокая металличность, поэтому его сыновнее происхождение от нашей галактики не вызывает сомнения.
Муфрид является спектрально-двойной звездой (с помощью визуальных оптических средств разглядеть "двойняшек" по отдельности невозможно). По расчетам, второй звездой является красный карлик, находящийся от Муфрида-главного на таком же расстоянии как Марс от Солнца, масса системы превышает солнечную более чем в 2 раза. Наличие близкого компаньона гарантировало бурную жизнь и раннее старение главе "семейства", так Солнцу, например, до стадии субгиганта, еще "расти" почти целых три-четыре миллиарда лет. Муфрид готовится вот-вот включить гелиевую ядерную топку, учитывая что его масса почти в 2 раза больше, чем масса Артура, у него есть шанс его затмить ...
Вот бы это произошло на наших глазах!

Кроме того, в пределах созвездия Волопаса находится радиант метеорного потока, называемого Квадрантиды, который имеет фактически рекордный, ярко выраженный максимум плотности потока от 45 до 200 метеоров в час, приходящийся на 3 - 4 января, период прохождения всего потока длится 11 суток с 28 декабря по 7 января.
Со списком из более чем 150 звезд Волопаса, их достопримечательностями и особенностями можно ознакомиться, вызвав перечень:


Примечательные и видимые ЗВЕЗДЫ созвездия ВОЛОПАС.

При создании контурного рисунка созвездия Волопаса, как всегда, приходится решать две задачи: во-первых, изображение должно, по возможности, соответствовать названию, а во-вторых, занимать как можно большую часть площади в пределах границ созвездия.
В нашем случае, чтобы получить историческое изображение Волопаса (пахаря, пастуха или звездного стража), созвездие можно оставить в общепринятой кульминационной позиции или повернуть его на 90° против часовой стрелки.
Для построения нашей оригинальной версии контурного рисунка созвездия Волопаса "Страж" используются почти все наиболее яркие звезды (вплоть до 5 звездной величины). По получившейся в результате схеме созвездия (рис.2) вполне можно представить воина с копьем, охраняющего Большую и Малую Медведиц:

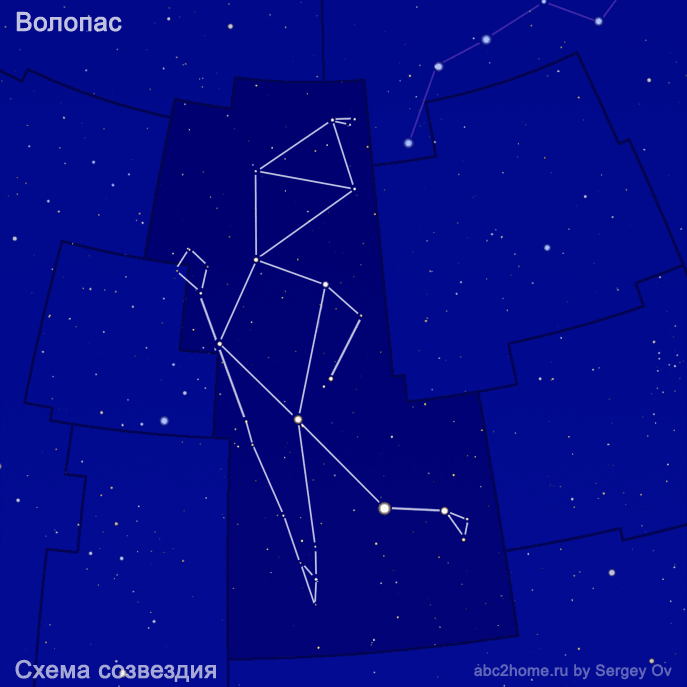

Рис. 2. Схема созвездия Волопас - Страж. Диаграмма по звездам (контурное изображение) воина с копьем. - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.

Контур диаграммы по звездам:
голова и шапка: Неккар (β Boo; узел) - 44 Волопаса (44 Boo, узел) - Аселлус Примус (θ Воо, узел) - Каппа Волопаса (κ Boo) - Аселлус Примус (θ Воо, узел) - Йота Волопаса (ι Boo) -- Аселлус Примус (θ Воо, узел) - Ксюанг (λ Boo) - Неккар (β Boo; узел);
туловище: Неккар (β Boo; узел) - Сегинус (γ Boo, узел) -Изар (ε Boo, узел) - Принцепс (δ Boo, узел) - Неккар (β Boo; узел);
левая рука: Сегинус (γ Boo, узел) - А Волопаса (A Boo) - Хемелеин Прима (ρ Boo);
левая нога: Изар (ε Boo, узел) - А Волопаса (A Boo) - Хемелеин Прима (ρ Boo);
правая нога: Изар (ε Boo, узел) - Пи Волопаса (π Boo) - Дзета Волопаса (ζ Воо, узел) - 32 Волопаса (32 Boo) - Сондра (EK Boo) - Дзета Волопаса (ζ Воо, узел);
правая рука и копье:  цепочка из неярких звезд у восточной границы созвездия от 32 Волопаса до Ню Волопаса (ν Boo).

Другой вариант рисунка Волопаса, контуры полулежащего человека, можно увидеть, если расположится так, чтобы созвездие оказалось вытянуто горизонтально (так созвездие располагается само, незадолго до захода Арктура):

Рис. 3. Схема созвездия Волопас. Пастух-Лежебока - диаграмма по звездам (контурное изображение). Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.

Очень вероятно, что именно таким лежебокой представлял себе Волопаса Овидий:

"Тут и Медведицы страж, лентяй Волопас, погружаться
В море начнет, уходя от испытующих глаз.... "

Публий Овидий Назон "Фасты", книга III, I век до нашей эры

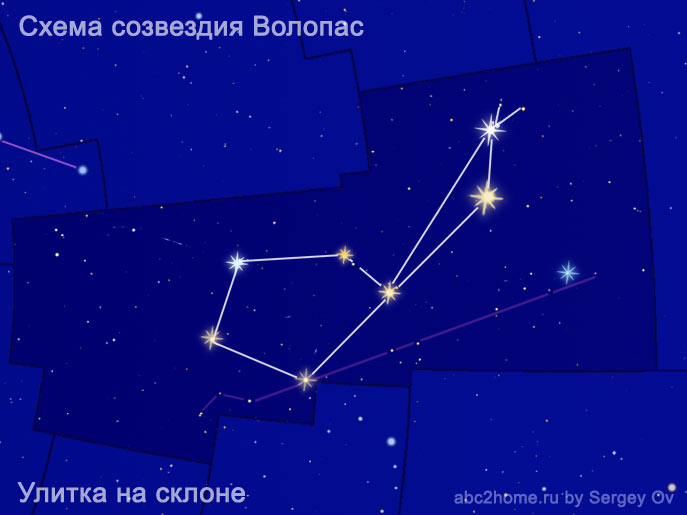

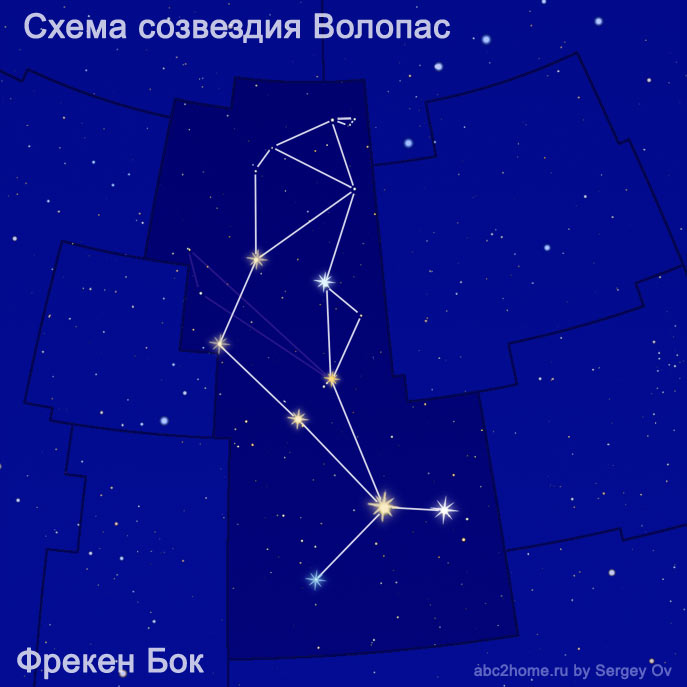

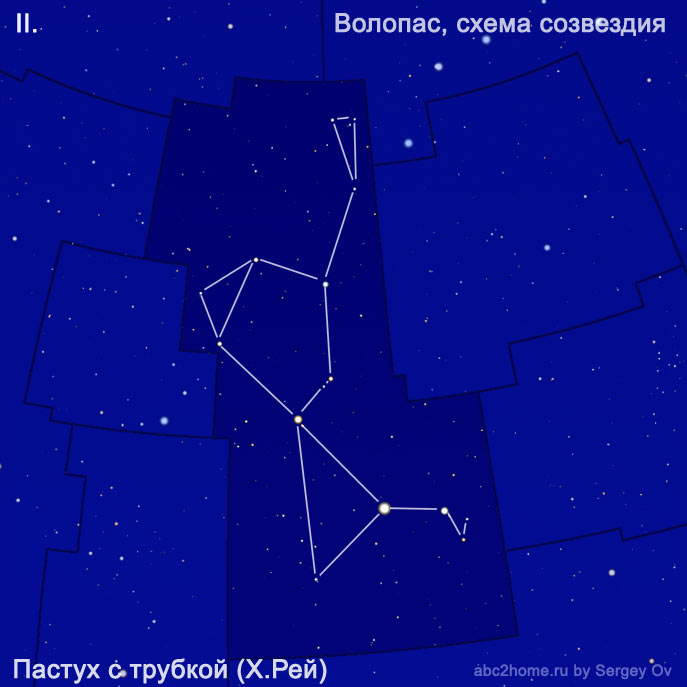

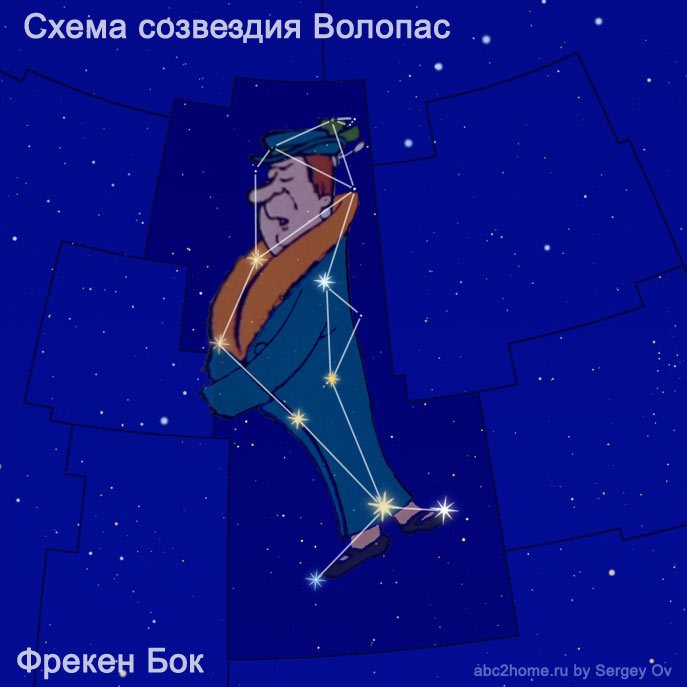

Вообще, звездная диспозиция созвездия Волопас позволяет углядеть помимо Стража еще и образы Пастуха-Пастыря, пастуха раскуривающего трубку и даже Ракетоплан (рис. 4):

В схематическом рисунке Волопаса-пастуха Арктур располагается на конце ручки плети. В левой руке Пастух-Пастырь держит плеть, в правой - посох.

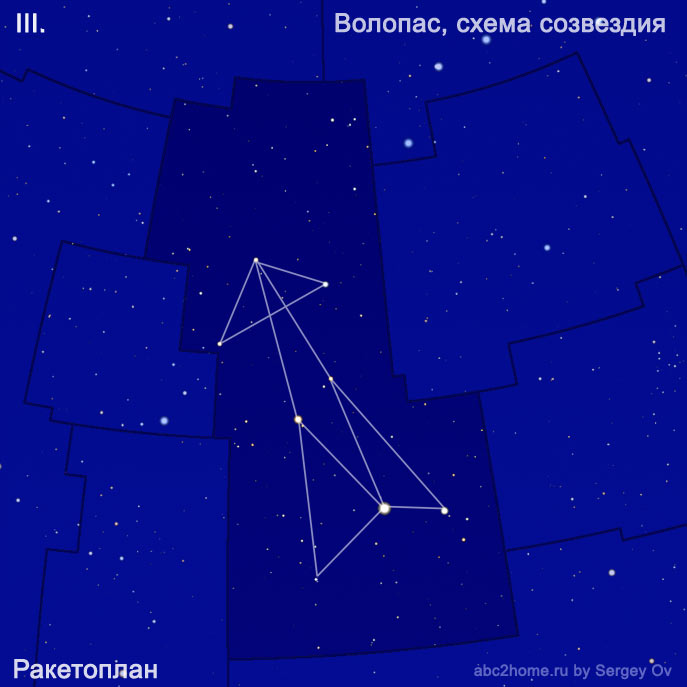

Возможно, образ Пастуха с трубкой, в свете последних веяний не совсем политкорректен, а Ракетоплан слишком футуристичен, но и то, и другое демонстрирует множество возможностей по построению схем созвездия!

Астеризмы Волопаса

Все астеризмы Волопаса строятся вокруг Арктура. Наиболее древним астеризмом в пределах созвездия является астеризм "Плуг" - он известен еще со шумерских времен (подробности в мифо-исторической главе), причем сразу нужно оговорится, что из-за стремительного собственного движения Арктура созвездие, тогда выглядело не совсем, так как сейчас (Рис. 7).

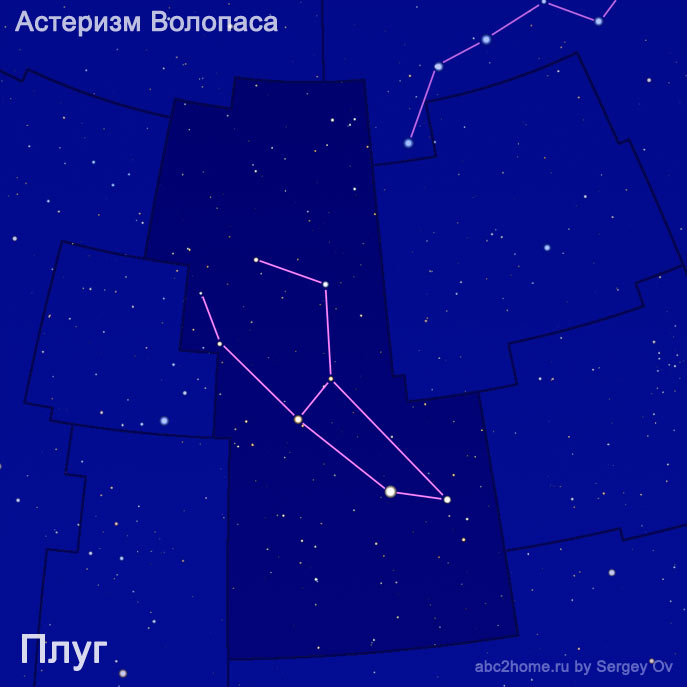

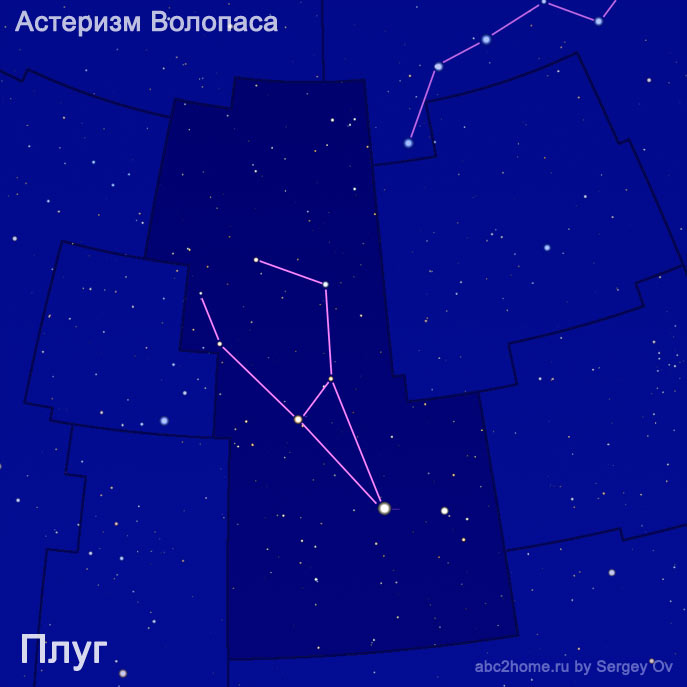

Рис. 7.Boo. Плуг - самый древний астеризм созвездия Волопаса.

На рисунке 7 представлены три схематических изображения плуга, так сказать "три в одном". Чтобы увидеть схематический рисунок, соответствующий современному расположению звезд, подведите курсор к картинке, чтобы увидеть третье альтернативное изображение плуга кликните по рисунку.

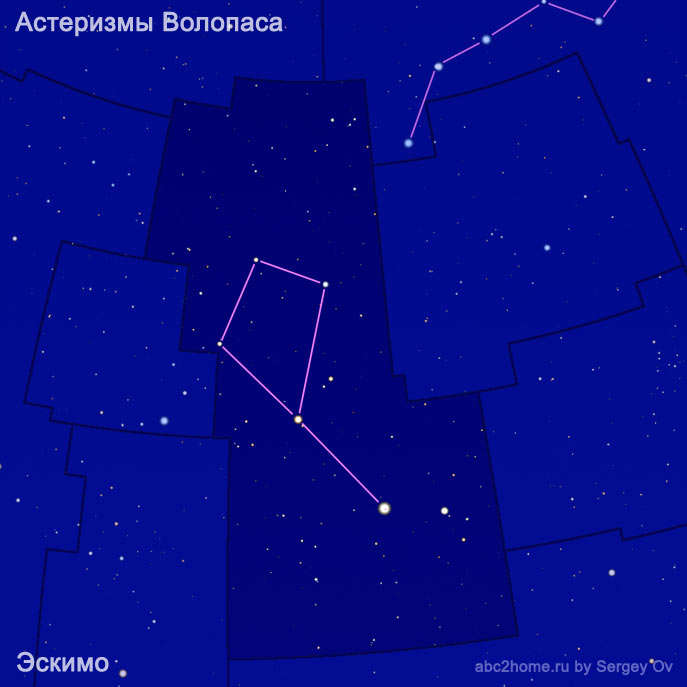

Перемещение самых ярких звезд созвездия Волопаса привело к тому, что в наше время легче представить изображение тачки (рис. 8), чем плуга. Чтобы найти созвездие, как правило используют легко узнаваемые образы, поэтому нашу цепочку из схем можно продолжить астеризмами "Парашют" (6 звезд) и "Эскимо" (5 звезд):

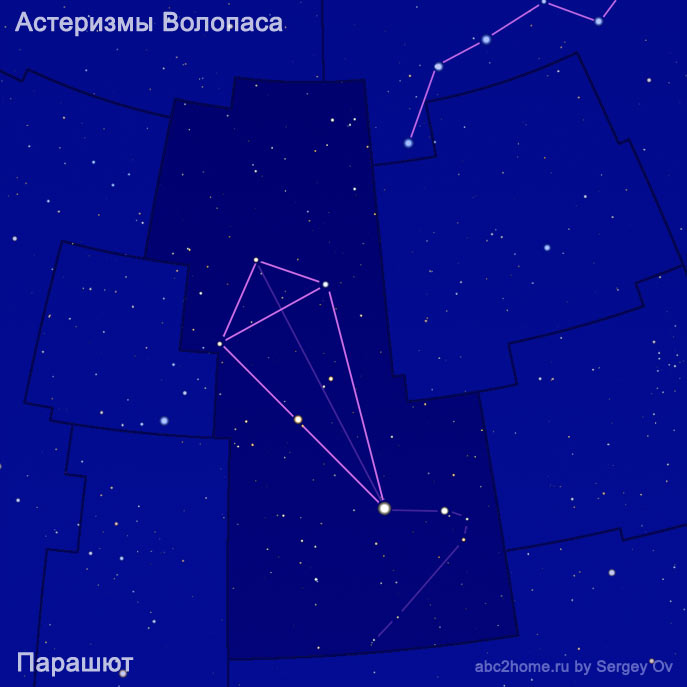

Если внимательно присмотреться к изображению астеризма "Парашют", то можно заметить дополнительные линии, которые превращают парашют в воздушный змей. На третьем рисунке, вместо эскимо, можно себе представить огромный Чупа-Чупс или сахарную вату...

Арктур, как самая яркая звезда северной половины неба, является основой сезонного астеризма Весенний Треугольник (Рис.9, красные линии), в границы которого попадают четыре созвездия: Волопас; Волосы Вероники; Лев и Дева.
Вершинами Весеннего Треугольника являются Арктур (α Волопаса, -0,04^m), Ре́гул (α Льва, 1,35^m), Спика (α Девы, 0,98^m). В некоторых южных странах, где нет особых проблем с ночной засветкой звезд, Весенним Треугольником называют почти правильный треугольник, в котором вершиной является Денебола (β Льва, 2,14^m), на рисунке 9 он выделен голубым цветом. К сожалению, в условиях городской засветки Денебола не видна, поэтому в большинстве стран Весенним принято считать треугольник с Регулом в вершине.

Рис. 9. Сезонный астеризм Весенний треугольник, равносторонний треугольник, Большой Алмаз (Бриллиант Девы)

Если к правильному треугольнику, выделенному на рис. 9 голубыми линиями, добавить еще один, вершиной которого является Сердце Карла (синие линии), то получится фигура напоминающая огромный кристалл алмаза - Бриллиант Девы.

После того как все схематические контуры, астеризмы и самые яркие звезды Волопаса изучены до полного зрительного запоминания, можно приступить к поиску созвездия непосредственно на звездном небе.

Как найти созвездие Волопаса

Созвездие Волопаса на широте Москвы можно увидеть полностью в каждую ночь, главное, чтобы метеорологические условия позволили его разглядеть.
Исторически так сложилось, что в современных путеводителях по звездному небу не принято искать созвездие Волопас. Собственно, его и искать не надо - ручка Большого Ковша указывает непосредственно на Волопаса. Но вот ярчайшую звезду Актур учат искать все, причем на один манер, предлагают схему, наподобие изображенной на рисунке 10, и при этом повторяют странные слова:
"А ведем дугу сюда ..., а потом дугу туда...
И тогда найдете Вы Cпику и Арктур!"
(почти Песня про Зайцев)
и никто не указывает, где центр окружности для этой дуги.

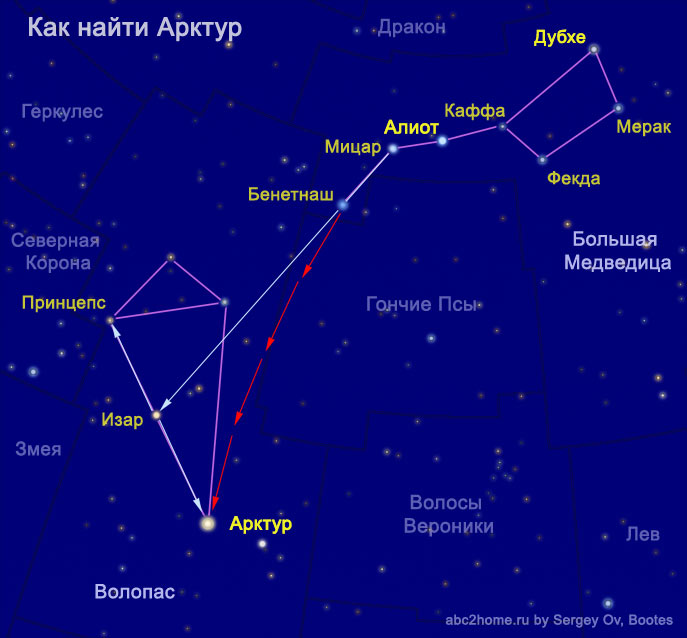

Рис. 10. Как найти Как найти Арктур с помощью звезд Большой Медведицы?

У кого как, а дуги мысленно чертить на звездном небе у меня не получается, поэтому я сначала мысленно провожу луч, через Мицар и Бенетнаш (светло-синяя стрелка на Рис.10).
Если видимость звездного неба хорошая, то этот луч точно попадает во вторую по яркости звезду Волопаса - Изар. На равных расстояниях от Изара окажутся: левее луча - ярчайший Арктур; правее - тускловатый Принцепс.
В том сучае, если вдоль луча Изар не удалось разглядеть (дымка или городская засветка неба), нужно вести линию к Арктуру чуть влево от луча, постепенно забирая левее (красные стрелки на Рис.10 - четыре длины ручки Большого Ковша), лучше всего этот прием отработать, когда видны все звезды созвездия, с его помощью Вы будете находить Арктур безошибочно всегда!

В нарушение всех традиции, все-таки попытаемся рассказать, как найти созвездие Волопаса и прорисовать для себя на небесах понравившееся схематическое изображение. Взгляните на рисунок 11. Ярчайшие звезды Большой Медвидицы обеспечивают 4 точных попадания в звезды Волопаса.

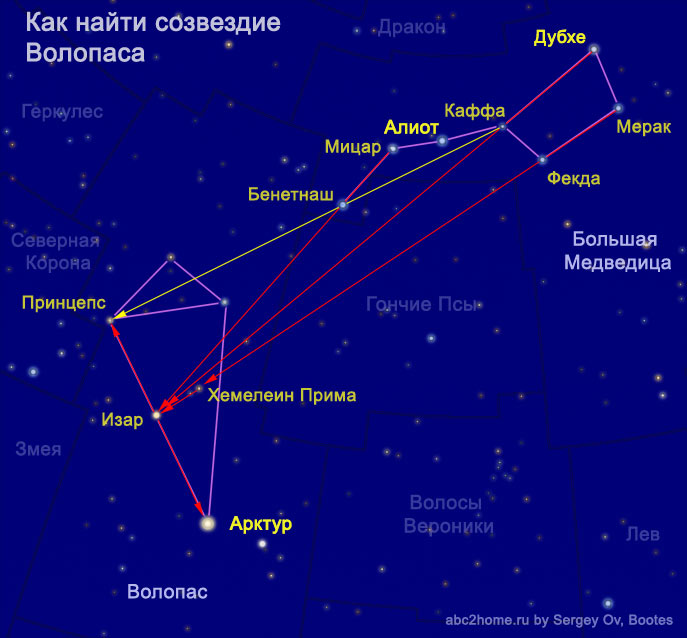

Рис. 11. Как найти созвездие Волопаса от Большой Медведицы? - Нужно мысленно провести линию через через Мицар и Бенетнаш - таким образом найдем звезду Изар. Линия Мирак - Фекда приведет сначала к Хемелеин Прима, а затем к Изару. Линия Каффа - Бенетнаш приведет к двойной звезде Принцепс. Если все эти звезды отчетливо видны, значит, возможно построить любую из предлагаемых здесь схем созвездия, проблемы могут возникнуть, разве что, с копьем-посохом, его звезды уж слишком тусклые.

Теперь остается только правильно определиться с угловыми размерами созвездия Волопаса. На рисунке 12 созвездие представлено в вертикальном положении, таким его можно увидеть над головой весенним вечером, повернувшись на север или северо-восток.

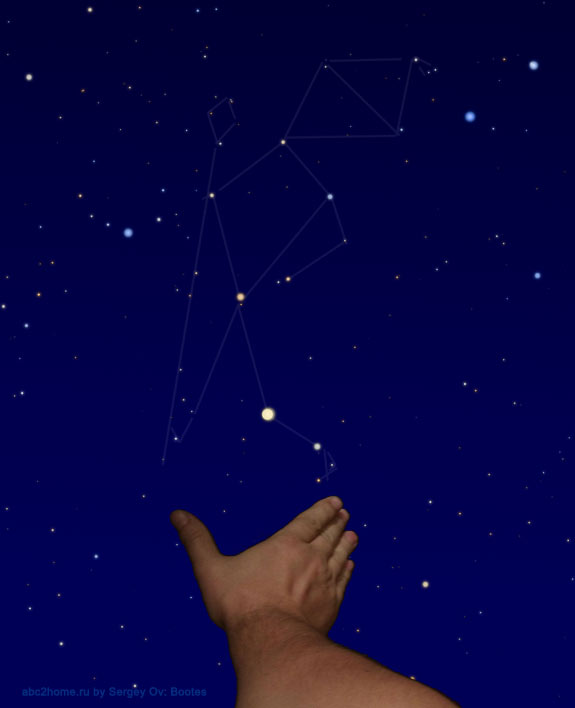

Рис. 12. Оценка углового размера созвездия Волопаса с помощью вытянутой руки.

Самое большое угловое расстояние между ярчайшими звездами Волопаса - это расстояние от Изара до Муфрида, которое чуть больше 16°. Угловое расстояние между большим и указательным пальцем вытянутой руки человека нормального телосложения составляет 16-18° (независимо от пола и возраста от 7 лет), таким образом звезды Волопаса на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рисунке 12.



История и мифология созвездия Волопас

Первое письменное упоминание об участке звездного неба, относящемуся сейчас к созвездию Волопаса, восходит почти к середине второго тысячелетия до нашей эры, к двум глиняным клинописным табличкам, названным компендиумом шумеро-аккадской астрономии MUL.APIN.
Согласно шумерской мифологии, звезды современного Волопаса находятся в пределах так называемого Пути Энлиля - небесных владений самого могущественного в те времена бога, отвечающего за все, что происходит между небом и землей, том числе за весь род человеческий и землепашество в частности тоже.
Естественно, что и наибольшее внимание в MUL.APIN уделено ярчайшей звезде созвездия Волопаса - Арктуру. В табличках Арктур назван как SHU.PA, достоверный перевод которого не найден до сих пор, но дата его первого вечернего восхода, обозначала начало весенней обработки земли - с его появлением на небосклоне начиналась пахотная пора.
Тогда становится вполне логичным предположение, что в земледельческом государстве астеризм "Плуг" (Рис.7), да еще вкупе со звездой, предвещавшей начало пахотной поры, имел глубочайший сакральный смысл. Вполне возможно, что этот плуг направлял сам Энлиль, и нынешняя Северная Корона была всего-навсего его поясом - шумеры не жалели места на небе для своих богов. Ведь не случайно, находящееся ниже созвездие Девы, называлось AB.SIN - Борозда, Вспаханная земля!
Эту гипотезу подтверждает изображение плуга среди символов созвездий на пограничном камне кудурру Мели-Шиху (Рис. 13).

Рис. 13. Пограничный камень Мели-Шиху (1180 годы до н.э.), фрагмент с плугом (Kudurru Meli-Shipak II, Louvre)

Недаром же, согласно одной из легенд древнего мира, в созвездии Волопаса увековечен изобретатель плуга!

В древнегреческих источниках Волопас впервые упоминается в Одиссее Гомера, причем как Βοώτης (Боотис) пахарь - сказывается влияние шумеро-аккадско-персидского наследия.
Но уже в следующем веке Гесиод упоминает самую яркую звезду Волопаса, как Ἀρκτοῦρος, Арктур - звезду Стража Медведицы (Άρκτος):

Только лишь царственный Зевс шестьдесят после солноворота
Зимних отмеряет дней, как выходит с вечерней зарею
Из океанских священных течений Арктур светоносный
И в продолжение ночи все время сверкает на небе.
Следом за ним, с наступившей весною, является к людям
Ласточка-Пандионида с звенящею, громкою песнью;

Гесиод, "Работы и дни", 559 - 564, VII век до нашей эры

Звездное небо древние греки воспринимали как панораму легенд, некую картину, таящую в себе секреты мироздания и у них созвездие Волопаса - это часть звездного мифологического полотна, которое временами занимает почти четверть нашего Северного неба (рис. 16) и образует современную группу созвездий Большой Медведицы².
Поэтому уместно вспомнить и продолжить наш основополагющий миф, о том как в младенчестве Зевса взращивали коза Амальтея и две медведицы: Большая и Малая. Спустя много лет, когда Зевс стал могущественным богом, к нему примчалась Амальтея и сообщила, что Медведиц, его кормилиц и заступниц детства, охотники вот вот загонят в засаду. Зевс едва поспел, чтобы в последний момент выхватить своих благодетельниц за хвосты из побоища и унести на небеса, в следтсвие такой транспортировки хвосты у них вытянулись (теперь это главное отличие небесных медведиц от земных).
Увы, на небесах тоже хватает своих чудовищ. Для обеспечения спокойствия и безопасности Медведиц Зевс приствавил к ним небесного Стража Медведиц, Арктофилакса - Волопаса (Рис.2).
В Древней Греции описание и обрисовка созвездий преподавались ученикам при непосредственном изучении ночного неба, поэтому в разных Школах могли создаваться разные образы созвездий, кроме того Волопас весной и осенью предстает на небесах несколько в разных ракурсах, весной оно выглядит вытянутым вертикально (Рис.2), а осенью как бы поворачивается набок и при этом заставляет себе представлять совсем другой рисунок отдыхающего или слегка хмельного человека (Рис.3). К тому же два с половиной тысячелетия назад на период осенних утренних воходов Арктура приходилась пора приготовления вина:

Уж начинает Заря розоперстая видеть Арктура:
Режь, о Перс, и домой уноси виноградные гроздья.
Десять дней и ночей непрерывно держи их на солнце,
Дней на пяток после этого в тень положи, на шестой же
Лей уже в бочки дары Диониса, несущего радость.

Гесиод, "Работы и дни", 605 - 609, VII век до нашей эры

Поэтому с Волопасом связывают еще один древний винотворческий миф-предостережение "О Икарии". Винодел и веселый популяризатор напитка собственного приготовления Икарий, однажды приготовил напиток такой силы, что после угощения им приглашенных гостей, все попадали на местах, в том числе и сам винотворец. Проснувшиеся с похмелья едва живые гости не оценили юмор винодела, и, недолго думая, отправили его на небеса...

Клавдий Птолемей во втором веке уже нашей эры в звездном каталоге знаменитого "Альмагеста" дает описание Волопаса как воина с палицей в правой руке.
Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в своей "Книге неподвижных звезд" представляет несколько отличающийся от птоломеевского образ охотника или пастуха с коротким охотничьим мечем с загнутым назад наконечником - вероятно, это уже сказывается арабское скотоводческое влияние (рис. 14).

Рис. 14. Созвездие Волопас в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране).

Ян Гевелий, в своем атласе «Уранография» (издан в 1690), создавая изображение Волопаса довольно точно следует описанию Птолемея, правда, палица оказывается не в правой, а левой руке, и появились еще такие новые детали, как Гора Менала и Гончие Псы. В предлагаемом Вашему вниманию коллаже, изображение Волопаса представляет собой зеркальное отражение оригинала, созданного в проекции "божественного взгляда":

Рис. 15. Созвездие Волопас - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас)



Sergey Ov (Seosnews9)



1. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Весенний Треугольник.

2. К группе Большой Медведицы относятся созвездия:
Дракон, Малая Медведица, Северная Корона, Волопас, Жираф, Рысь, Малый Лев, Гончие Псы, Волосы Вероники и, конечно же, Большая Медведица.
Всего: 10 созвездий!

Рис. 16. Группа созвездий Большой Медведицы (Big Dipper family, Ursa Major family)

Кстати, если приглядеться, то внешние контуры группы созвездий Большой Медведицы напоминают Карлсона в образе Маленького Привидения с моторчиком..

3. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике».

4. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета

5. Собственные движения звёзд - видимые угловые перемещения звёзд по небесной сфере за год.

Большая Советская Энциклопедия, 3 изд. 1969 - 1978
