Созвездие Змееносец
( Ophiuchus)



"Там — Змеедержец. Его главу и широкие плечи
В небе легко различить, а прочие члены — труднее.
Тускло светят они, лишь плечи ярко сияют
Даже когда разделит полнолуние надвое месяц.
Руки мерцают едва, и Змей, в могучих объятьях.
Стиснут, из дланей скользит, Змеедержеца торс обвивая.
Прямо под ним — Скорпион. Змеедержец левой стопою
Спину его попирает, другая стопа — без опоры.
Разное бремя рукам досталось: правая держит
Змея лишь малую часть — вся тяжесть на левую пала.

Арат из Сол "Явления" - "Аратея" в переводе Германика Цезаря, 75 - 85,
III век до нашей эры

"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно... Поэтому, надеюсь, кого-то заинтересует описание созвездия Змееносца в картинках и схемах, его история и мифология.

Seosnews9, 2015 год



Содержание:

• Описание созвездия Змееносец
• Звезды и схема созвездия Змееносца
• Интересные объекты Змееносца
• Астеризмы Змееносца
• Как найти созвездие Змееносца
• История и мифология созвездия Змееносец



Созвездие Змееносец (Ophiuchus [Офиу'хус]), не яркое экваториально-южное созвездие.
Змееносец единственное созвездие, через которое проходит эклиптика, при этом не являющееся зодиакальным.
Если бы Змееносца не "разлучили" с его Змеей, то Змееносец, он же Целитель, Асклепий, Эскулап, был бы самым крупным по площади созвездием звездного неба планеты Земля.
В настоящее время созвездия Змееносец и Змея относят к группе Геркулеса^[1].
В площадном рейтинге всей небесной сферы (небосферы) созвездие Змееносец одиннадцатое (11 место), а среди созвездий Южного полушария оно занимает седьмое место (948,3 кв.град.) вслед за созвездием Водолея.
Созвездие Змееносца граничит с шестью созвездиями - это Геркулес, Змея, Весы, Скорпион, Стрелец, Орел. Через южную треть созвездия проходит Млечный Путь.
Змееносец на территории России является заходящим, видимым полностью созвездием (склонение от 12,5° до -30°).
В полуночную кульминацию созвездие Змееносца попадает в конце мая и выходит из нее в начале июля (прямое восхождение от 15^ч 55^м до 18^ч 39^м), вследствие чего Змееносец считается летним созвездием.
На широте Москвы созвездие Змееносец всецело доступно для наблюдения с февраля по октябрь.

Звезды и схема созвездия Змееносец

Созвездие Змееносца, так же как созвездие Змеи, не может похвастаться обилием ярких звезд. К относительно ярким можно отнести пять звезд: белые Расальхаг (α Oph) и Сабик (η Oph), голубой Хан (ζ Oph), красный Йед Приор (δ Oph) и оранжевый Кебалрай (β Oph), все они включены в список навигационных звезд ^[2].
Альфа Змееносца Расальхаг - двойная звезда второй величины (α Oph, 2,07^m), находится на расстоянии около 48,6 световых лет от Земли, первый компонент системы является белым гигантом, второй красным карликом.   Светимость главного Альфа Змееносца в 30 раз превышает солнечную, температура поверхности сильно варьируется от экватора к полюсу от 7500К до 9400К, а радиус в среднем в 2,7 раза больше солнечного.

В представленном далее списке насчитывается 19 поименованных звезд Змееносца, из них 13, видимых невооруженным глазом, - это, в прядке убывания яркости, видимые звезды:
Расальхаг (Rasalhague - IAU) (α Oph, 2,08^m, белая);
Сабик (Sabik - IAU) (η Oph, 2,43^m, белая);
Хан, Han; переменная типа γ Кассиопеи; Be-звезда (ζ Oph, 2,54^m, голубая);
Йед Приор (Yed Prior - IAU) (δ Oph, 2,73^m, красная);
Кебалрай (Cebalrai - IAU) (β Oph, 2,76^m, оранжевая);
Хелкат, Helkath (κ Oph, 3,19^m, оранжевая);
Йед Постериор (Yed Posterior - IAU) (ε Oph, 3,23^m, желтая);
Синистра - Sinistra (ν Oph, 3,32^m, оранжевая); имеет два коричневых карлика;
Форбацеус - Phorbaceus (72 Oph, 3,71^m, белая);
Бейк-ео (Bake-eo - IAU), Muliphen (γ Oph, 3,75^m, белая);
Марфик (Marfik - IAU), (λ Oph, 3,82^m, белая);
Феллах - Fellah (67 Oph, 3,93^m, бело-голубая);
Гунибуу (Guniibuu - IAU), (36 Oph A, 5,07^m, оранжевая)

и наблюдаемые с помощью оптических приборов:

Тимир (Timir - IAU NameExoWorlds), имеет планету (b), (HD 148427, 6,9^m, оранжевая);
РозалияДеКастро (Rosalíadecastro - IAU NameExoWorlds), имеет планету (b), (HD 149143, 7,9^m, желтая);
Махсати (Mahsati - IAU NameExoWorlds), имеет планету (b), (HD 152581, 8,54^m, оранжевая);
Звезда Барнарда (Barnard's Star - IAU); одна из ближайших звёзд; звезда с самым большим собственным движением (V2500 Oph, 9,54^m, красная);
Оркария (Orkaria - IAU NameExoWorlds), имеет планету-сверхземлю b (GJ 1214, 14,67^m, красная);
Суперновая Кеплера (SN 1604, ~19^m).

Список видимых и примечательных звезд созвездия Змееносца так же исполнен в виде Таблицы.

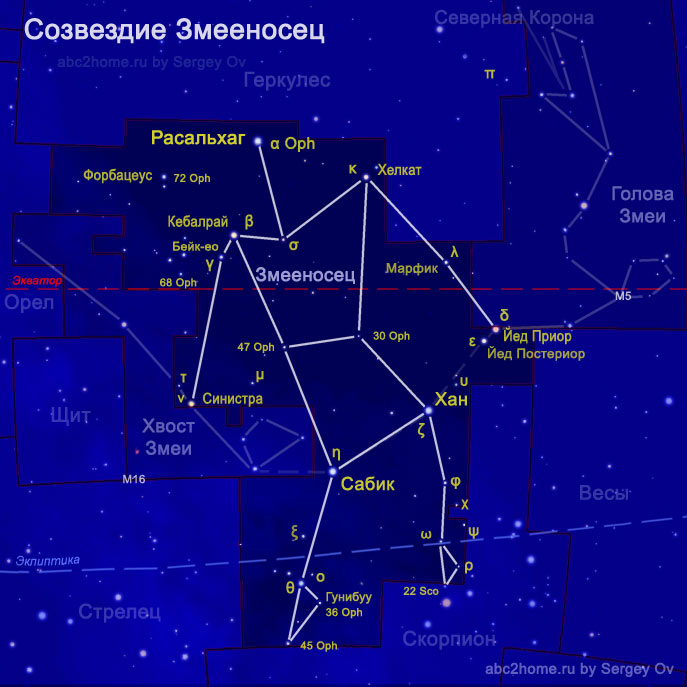

Границы созвездия и большая часть видимых звезд изображены на рисунке 2.Oph - вид на созвездие Змееносец в момент кульминации (в таком ракурсе принято представлять созвездия):

Рис. 2.Oph. Созвездие Змееносец. Исторически сложившиеся и утвержденные МАС (IAU) наименования наиболее приметных звезд.
С помощью этого рисунка можно потренироваться в построении контуров созвездия Змееносец, если к рисунку 2.Oph подвести курсор - будут видны звезды и только звезды.
Чтобы увеличить изображение звезд созвездия на весь экран, кликните по рисунку.

На рисунке для придания стройности фигуре (талия) Змееносца - Эскулапа (Асклепия) использовались не очень яркие звезды 47 Oph (4,53^m, бело-желтая) и 30 Oph (4,82^m, оранжевая). Для соответствия рисунка строкам эпиграфа: "Прямо под ним - Скорпион. Змеедержец левой стопою Спину его попирает" была использована для изображения стопы неяркая бело-голубая звезда 22 Sco (4.7^m) созвездия Скорпиона, расположенная чуть севернее Антареса.
Из-за плотного расположения поименованых звезд не получилось привести название бело-голубой звезды Феллах (67 Oph, 3,9^m), она располагается в Гиадах Змееносца (V-астеризм) над 67 Oph.
Невидимые невооруженным глазом поименованные звезды на рисунке не приводятся.

В условиях городской засветки звездного неба можно опознать только часть созвездия Змееносец, для этого достаточно разглядеть шесть звезд: самую яркую звезду созвездия Альфа Змееносца (α Oph, белая) Расальхаг, обозначающие плечи врачевателя оранжевые Кебалрай (β Oph, 2,76^m) и Хелкат (κ Oph, 3,19^m), расположенные районе колен холодно-белый Сабик (η Oph, 2,43^m) и голубой Хан (ζ Oph, 2,54^m), а так же на равном расстоянии к западу от них красный Йед Приор (δ Oph, 2,73^m). Сочетание белой, голубой и красной звезд подчеркивает уникальность предложенной выборки звезд, все шесть звезд вместе образуют рисунок шатра (рис.6.1.Oph).

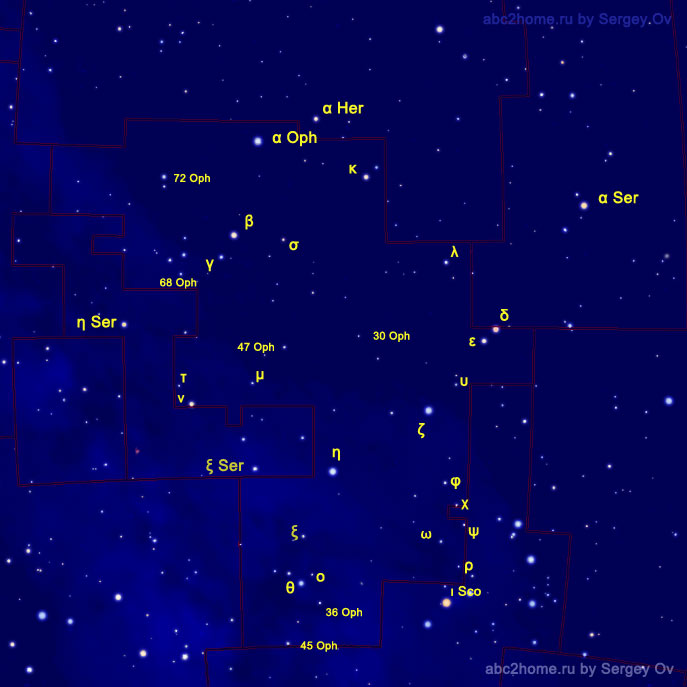

С 2014 года Международный астрономический союз (МАС/IAU -  International Astronomical Union) приступил к программе унификации собственных наименований звезд и создал в 2016 году рабочую группу Working Group on Star Names (WGSN) в результате официальный статус обрело большинство устоявшихся названий звезд, в этот список включены названия 13 звезд Змееносца, причем пять из них, невидимые без оптической аппаратуры, получили имя собственное благодаря обнаруженным в их системе планетам.

Со списком из 175 видимых невооруженным глазом звезд Змееносца, дополненным неяркими, но достопримечательными звездами можно ознакомиться, вызвав таблицу:

Примечательные и видимые ЗВЕЗДЫ созвездия ЗМЕЕНОСЕЦ.

Предметами особого интереса в созвездии Змееносца являются: галерея звёздных скоплений от Мессье 9 до Мессье 62 (М9, М10, М12, М14, М19 и М62) и коллекция темных туманностей, но все они не доступны для наблюдения невооруженным глазом, и мне кажется здесь будет уместным рассказ от третьей по яркости звезде голубого цвета - Хан.

Be-звезда созвездия Змееносец - Хан, ζ Oph, Дзета Змееносца

Хан ζ Oph представляет собой молодую, очень большую голубую переменную звезду, ее возраст не превышает трёх миллионов лет.
Как голубая звезда она подобна, изученной первой Бете Цефея, чья переменность определяется пульсациями поверхности, при этом блеск меняется в пределах от 0,01 до 0,3 звёздной величины, периоды заключены в пределах от 0,1 до 0,6 сут.
Отличие от классической Бета Цефея, заключается в том, что, во-первых, масса звезды Хан составляет около 8 M_⊙ и она не попадает в класс гигантов, а, во-вторых в ее спектре присутствует эмиссионное излучение гелия, такие звезды называют Be-звездами (окончание e от сокращения слова emission). Переменная звезда Гамма Кассиопеи Нави (γ Cas) являлась первой, в спектре которой наблюдались эмиссионные линии, поэтому похожие на нее Be-звезды, так же называют переменными типа γ Cas.
Хан - самая близкая к Солнечной системе Be-звезда., свет от нее приходит к нам примерно через 440 лет.
В ходе изучения спектра этой звезды в 1979 году были обнаружены «амплитудные всплески» в спектральных профилях линий гелия. Позже эта особенность была найдена у других звёзд, которые стали называться звёздами типа ζ Змееносца (ζ Oph).
Как большинство звезд O-класса (голубые звезды) Хан имеет высокую скорость собственного вращения, по оценкам, она близка к пределу скорости разрушения - на экваторе достигает 400 км/с, что приводит, помимо мощнейшего рентгеновского излучения, еще и к выбросу собственного вещества звезды, ее приплюснотости вдоль оси вращения, подобно Альфе Орла Альтаиру, а так же большой разности температур поверхности от 39000K на полюсе до 31000K на экваторе.
ζ Змееносца в настоящее время движется со скоростью 30 км/с в межзвездном газо-пылевом облаке туманности Sh2-27. в связи с тем, что звезда создает мощнейший ветер из заряженных частиц, в направлении ее движения создается уплотнение облака, подобное ударной волне, его изображение было получено в инфракрасной области спектра  широкоугольной ИК камерой WISE (Рис. 3.Oph).
Поскольку Хан находится внутри газопылевого облака, то его излучение ослабляется почти на два порядка, в отсутствие поглощающей среды звездная величина ζ Oph составляла бы примерно 1,5^m. Яркость звезды со временем будет возрастать, так как она приближается к Солнечной системе и постепенно выбирается из межзвездного облака.
Как все большие звезды Хан стремительно развивается постепенно расширяясь и остывая она через 3 - 5 миллионов лет превратится в красного сверхгиганта, и прекратит существование как светило вспышкой сверхновой, учитывая относительно небольшое расстояние 440 световых лет, в состоянии сверхновой она будет светиться ярче Солнца.

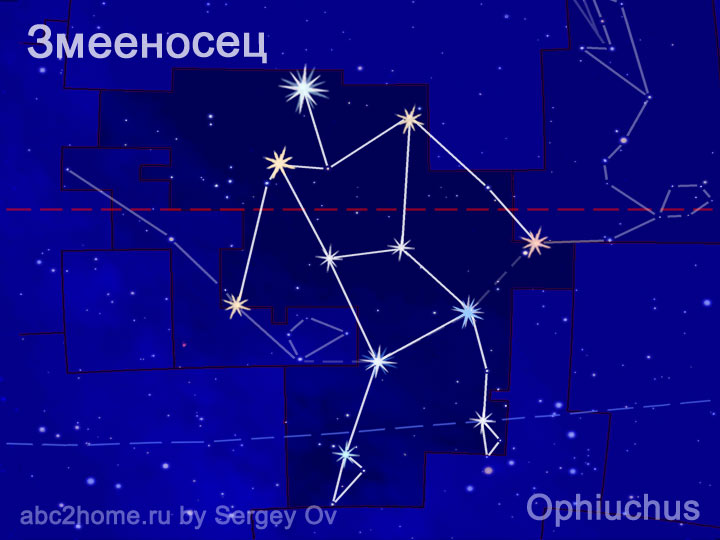

В качестве основного выбран звездный рисунок Змееносца, в целом соответствующий описанию Птолемея, хотя в нем имеет место нарушение границ созвездия, там где змеедержец ногой опирается на скорпиона (рис. 4.Oph):

Рис. 4.Oph. Созвездие Змееносец ( Ophiuchus - лат.). Диаграмма по звездам (контурное изображение) извивающейся змеи - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Авторская версия диаграммы по звездам (контурного изображения) змеи.

Схематическая визуализация Змееносца по звездам, представленная на рисунке 4.Oph, уже используется для изображения созвездия Змееносец на карте-планетарии: "Звездное небо России".

В созвездии Змееносца относительно яркие звезды расположены далеко друг от друга, например, угловое расстояние от α Oph Расальхаг до второй по яркости звезды η Oph Сабик составляет 27,3°. В таких случаях, как правило, очень низка возможность создания множества вариантов графических рисунков из линий, соединяющих эти звезды.
На рисунке 5.Oph представлены четыре чередующиеся схематические изображения из звезд Змееносца, которые можно обнаружить во время кульминации созвездия:

Рис. 5.Oph. Варианты схематических изображений из звезд созвездия Змееносец - вид при кульминационном положении созвездия:

рис. 5.1.Oph. Змееносец, схема С. Ов;
рис. 5.2.Oph. Змееносец в тунике;
рис. 5.3.Oph. Змееносец, схема Х. Рея;
рис. 5.4.Oph. Змееносец, схема МАС (IAU)

Этим изображением можно управлять с помощью кнопок:

- Змееносец – схема Сергея Ов - Змееносец в тунике   - Змееносец, схема Х. Рея - Змееносец, схема МАС (IAU) - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд



Первым на рисунке показано, выбранное основным, схематическое изображение Змееносца, предложенное Сергеем Ов. За ним следует рисунок Змееносца из линий, соединяющих наиболее яркие звезды в центральной части, - в итоге получился Змееносец в тунике (Рис. 5.2.Oph).
Третий вариант рисунка из звезд созвездия Змееносца представляет собой, на мой взгляд, не очень удачное схематическое изображение Ханса Рея (Рис. 5.3.Oph).
И последним представлено схематическое изображение, которое можно найти как в Википедии, так и на официальном сайте Международного астрономического союза (Рис. 5.4.Oph).

Ярчайшие звезды созвездия Змееносец позволяют создать так же образы, не связанные со змеедержцем, - их схематические изображения представлены на рисунке 6.Oph:

Рис. 6.Oph. Рисунки из звезд созвездия Змееносец:

рис. 6.1.Oph. Шатёр;
рис. 6.2.Oph. Высокая палатка;
рис. 6.3.Oph. Звездолет;
рис. 6.4.Oph. Звездный Скат Манта, схема С.Ов.

Чтобы детально рассмотреть изображение нажмите на соответствующую кнопку:

- Шатёр - Высокая палатка - Звездолет - Звездный Скат Манта, схема С.Ов - Показывать все изображения - Обозначения звезд по Байеру - Скрыть обозначения звезд



Самые простые схематические изображения "Шатер" и "Высокая Палатка" получаются с помощью всего шести ярчайших звезд созвездия - это белая ярчайшая Расальхаг (α Oph); оранжевая Хелкат (κ Oph, 3,19^m); красноватая Йед Приор (δ Oph, 2,73^m; бело-голубой Хан (ζ Oph, 2,54^m); белый Сабик (η Oph, 2,43^m) и оранжевый Кебалрай (β Oph, 2,76^mя).
Для создания чуть более сложного рисунка "Звездолёт" пришлось задействовать звезду из соседнего созвездия Змеи - бело-желтую Нан Хе (ξ Ser, 3,54^m).
Чтобы получился самый большой и самый красивый схематический рисунок "Звёздный Скат Манта" были дополнительно привлечены звезды из двух соседних созвездий: из созвездия Геркулеса Расальгети (α Her, 3,35^m) и из созвездия Змеи Унукалхай (α Ser, 2,63m, оранжевая), Нан Хе (ξ Ser), Танг (η Ser, 3,23m, оранжевая).

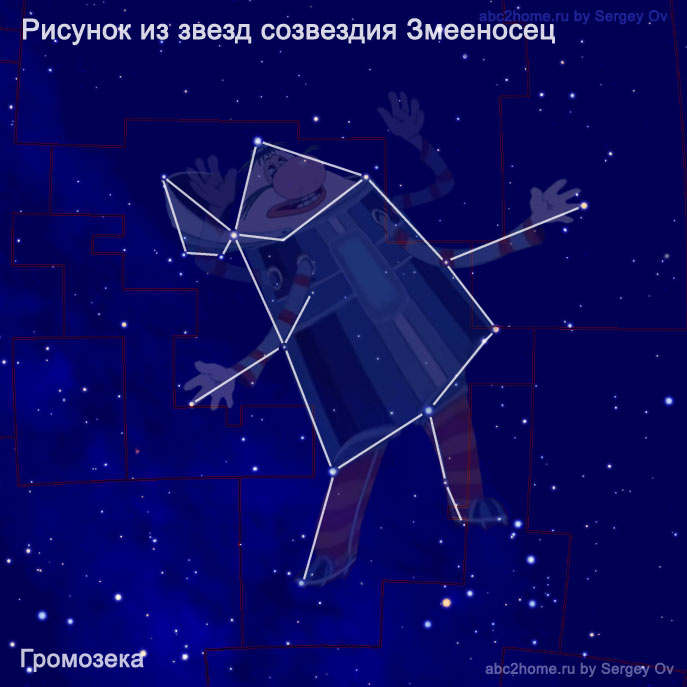

Изобразительный возможности созвездия Змееносца, конечно же, представленными здесь рисунками не ограничиваются, еще достаточно большой резерв сохранен для полета изобразительной фантазии читателей.
Присылайте схематические рисунки на форум!





Астеризмы Змееносца

Астеризмы^[4] , могут сохраняться с самых древних времен, если они помогают распознать конкретные звезды или созвездия. Самым древним астеризмом созвездия Змееносец можно было бы считать звездный рисунок Рогатого Змея. В третьем тысячелетии до нашей эры шумеро-аккадские жрецы размещали одного из двух рогатых змеев Башму (Bašmu) или Мушхуш (Mušḫuššu) на месте современных созвездий Змеи и Змееносца.
На рисунке 9.Oph представлен звездный рисунок Рогатого Змея, как астеризм:

Рис. 9.Oph. Древнейший астеризм: аккадо-шумерский "Рогатый Змей"- изображения из линий, соединяющих звезды созвездий Змея и Змееносец

Длина Рогатого Змея в представлениях Древних Шумеров могла быть заметно меньше и заканчиваться на оранжевой звезде Синистре (ν Oph, 3,32^m) или на холодно-белой звезде Сабик (η Oph, 2,43^m), относящимся к современному созвездию Змееносца.

К современным астеризмам созвездия Змееносец, полностью укладывающимся в границы созвездия, относятся Гиады Змееносца (V-астеризм, V-астеризм Змееносца) и астеризм Звезда (рис. 10.Oph)

Рис. 10.Oph. Астеризмы Гиады Змееносца и Звезда - изображения из линий, соединяющих звезды созвездия Змееносец

Исходными звездами для построения астеризма Пятиконечная Звезда могут являться наиболее яркие холодно белые Расальхаг и Сабик, а так же бледно-голубой Хан, в зависимости от способа поиска звезд созвездия (рис.11.Oph).

После того как все схематические рисунки из звезд, астеризмы и более или менее яркие звезды Змееносца изучены до полного зрительного запоминания, можно приступить к поиску созвездия непосредственно на звездном небе.



Как найти созвездие Змееносца

Созвездие Змееносец на широтах Средней полосы России и южнее можно наблюдать с февраля по ноябрь. Наилучшим временем для ознакомления с созвездием Змееносца является промежуток с апреля по май и с июля по сентябрь включительно, когда созвездие полностью доступно для наблюдения в вечернее время.

1. Поскольку созвездие Змееносца на территории России является заходящим созвездием, то для определения его местонахождения важно наличие линий визирования от хорошо известных незаходящих созвездий или, хотя бы, одного.
Созвездию Змееносца в этом плане повезло - главным пунктом отправления для его поиска является Большой Ковш из созвездия Большая Медведица (рис.11.Oph):

Рис. 11.Oph. Как найти созвездие Змееносец от созвездий Большая Медведица, Волопас, Стрелец, Орел и Лебедь

Самым дальним прицелом на звезды Змееносца является линия визирования от звезд Большого Ковша Алиот (ε UMa,1,76^m) - Мицар (ζ UMa,1,85^m), ведущая к первой по яркости холодно-белой звезде Расальхаг (α Oph, 2,08^m). Линия Алиот - Мицар -> Расальхаг на рисунке обозначена зеленой стрелой. При использовании этой линии визирования важно не ошибиться, поскольку примерно на трети расстояния до цели траектория визирования проходит чуть южнее третьей по яркости звезды Геркулеса Сарин (δ Her, 3,12^m, белая) и только при дальнейшем следовании достигает более яркой белой Расальхаг в Змееносце.
Большой Ковш Медведицы на нашем северном небе никогда не заходит, поэтому с его помощью можно так же узнать, например, как далеко Змееносец спрятался за горизонт и скоро ли он взойдет.

2. Весенними вечерами, когда Змееносец восходит буквально на глазах, вторым удобным способом распознавания его звезд, является поиск от уже полностью взошедшего Волопаса. Визирование от звезд Хемелеин Прима (ρ Boo, 3,57m, оранжевая) и Изар (ε Boo, 2,35m, белая) приводит к третьей по яркости звезде Змееносца, голубому Хану (ζ Oph, 2,54^m). Линия визирования на рисунке 11.Oph обозначена желтой стрелкой.

3. На широте Москвы созвездие Лебедя полностью открывается из-за горизонта, на 2 часа раньше Змееносца. Поэтому еще одним вариантом поиска Змееносца с северной части неба является прицеливание от созвездия Лебедя.
Глядя на схематическое изображение Лебедя на рисунке 11.Oph. нетрудно представить, что Лебедь как бы летит к Змееносцу. Линия визирования  Садр (γ Cyg; 2,2^m; бело-желтая) - Эта Лебедя (η Cyg; 3,89^m; оранжевая) представлена на изображении звездного неба оранжевой стрелкой и приводит к восьмой по яркости звезде Змееносца оранжевой Синистре (ν Oph; 3,32^m).

4. Если мысленно провести линию через крайние звезды правого крыла Орла от Аль-Мизан III (θ Aql, 3.24^m, бело-голубая) к Аль-Мизан II (η Aql; 3.87^m; бело-желтая) и проложить вектор дальше, то голубая стрела упрется в самую яркую звезду созвездия Змееносца холодно-белую Расальхаг (рис. 11.Oph).

5. Самый короткий путь по линии визирования до целевой звезды Змееносца, начинается с астеризма "Стрела" Стрельца, но этим методом можно воспользоваться только южнее 55 параллели в летние месяцы, поскольку севернее самая южная звезда Каус Аустралис (ε Sgr; 1,79^m) не восходит над горизонтом. Красная линия прицеливания идет от голубовато-холодного Каус Аустралис через оранжевый Альнасл (γ² Sgr; 2,98^m) к холодно-белой Сабик (η Oph, 2,43^m) Змееносца.

Теперь остается только правильно определиться с угловыми размерами созвездия Змееносец. На рисунке 12.Oph созвездие представлено в том положении, таким его можно увидеть над головой весенним или летним вечером, повернувшись на юг или юго-запад.

Рис. 12.Oph. Оценка углового размера созвездия Змееносец с помощью вытянутой руки.

Угловой размер Змееносца можно оценить исходя из результатов расчетов углового расстояния между яркими звездами, либо исходя из координат границ, например, угловое расстояние от ярко-белого Сабика (η Oph, 2,43^m) до ближайшей яркой голубовато-белой звезды Змееносца Хан (ζ Oph, 2,54^m) составляет 9,58° (Угловое расстояние между звездами - онлайн расчет), а угловое расстояние между восточной и западной границами созвездия по линии небесного экватора составляет 23,55°.
Другой простейший способ оценки угловых расстояний - оценка с помощью вытянутой руки.
Угловое расстояние между большим и указательным пальцем вытянутой руки человека нормального телосложения составляет 16-18° (независимо от пола и возраста от 7 лет). Звезды Змееносца и Змееносца на фоне вытянутой вверх руки будут выглядеть, примерно, так как показано на рисунке 12.Oph.
Как видим, как созвездие Змееносца занимает довольно большую площадь звездного неба, и ладонью вытянутой руки их закрыть не удастся.



История и мифология созвездия Змееносец

В имеющихся в настоящий момент клинописных артефактах глиняных табличках-астролябиях и MUL.APIN, свидетельствующих о шумерско-вавилонских астрономических достижениях, область звездного неба, относящаяся к современному созвездию Змееносца, обозначалась как ŠU.PA [Шу-Па] по одной из версий историков-интерпретаторов (рис. 13.1.Oph). Что такое ŠU.PA до сих пор остается загадкой, поскольку в настоящее время перевод еще не найден.
По другой версии на месте северной части созвездия Змееносец располагались Сидящие Боги DINGIR.TUSH.A.(MESH) или Стоящие Боги DINGIR.GUB.BA, в южной части находились Звезды Забабы, MUL.DZA.BA.BA - созвездие, связанное с вавилонским божеством Забабой, богом войны и богом покровителем города Киш (рис. 13.2.Oph):

Рис. 13.Oph. Возможные версии расположения древнейших созвездий и астеризмов на месте современных созвездий Змея и Змееносец: аккадо-шумерский "Рогатый Змей" и созвездие "ŠU.PA", древневавилонские "Стоящие Боги" и "Звезды Бога Забаба":

13.1.Oph. Астеризм Рогатый Змей и область размещения звездного объекта ŠU.PA, схема-реконструкция С.Ов;
13.2.Oph. Область размещения Стоящих (Сидящих) Богов и созвездия Звезды Забаба

Рогатый Змей и ŠU.PA Стоящие Боги и Звезды Забаба

Показывать все изображения

Область, отведенная для загадочного созвездия "ŠU.PA", на рисунке 13.Oph выделена прозрачно-белым.
Желтым цветом на рисунке обозначены предполагаемые области, отведенные древними вавилонянами для  "Стоящих или Сидящих Богов" и "Звезд Забаба".
Учитывая что, достоверно известно, что область небес на месте современных созвездий Змея и змееносец была отведена шумерами для Рогатого Змея еще в третьем тысячелетии до нашей эры, можно предположить, что боги могли быть непосредственно с ним связаны. Более того, Сидящие и Стоящие Боги - это одни и те же три бога в разные времена года: Весной, когда созвездия восходят - это Сидящие Боги, которые плотно сидят верхом на Рогатом Змее (трудно стоять вверх ногами), а осенью - это Стоящие Боги и они бьются со Змеем, загоняя его за горизонт, что, вероятно, подтверждает цилиндрическая печать времен Новоассирийского Царства (IX век до н. э.).
Изображение оттиска печати на глине с изображением Рогатого Змея Башму^[Serpens] и бьющихся с ним богов представлено на рисунке 14.Oph:

Рис. 14.Oph. Ассирийский Рогатый Змей Башму в битве с богами - коллаж на основе оттиска каменной печати Новоассирийского Царства (IX - VII век до нашей эры).

Сравните рогатого Змея с рисунка 14.Oph с изображением из звезд астеризма Рогатый Змей на рисунке 13.Oph. Не правда ли, сходство деталей контура головы кажется поразительным?
Каждому из богов на теле змея отведено по две звезды, в качестве опор для ног (Стоящие Боги) или схематического изображения прижатых голеней (Сидящие Боги). Опорные звезды Богов на звездном рисунке Рогатого Змея - это попарно: Синистра (ν Oph; 3,32^m) - Нан Хе (ξ Ser, 3,54^m); Сабик (η Oph, 2,43^m) - Хан, (ζ Oph, 2,54^m) и Йед Приор (δ Oph, 2,73^m) - Унукалхай (α Ser, 2,63^m).

Помимо всего этого остаётся еще одна загадка: Почему созвездие Змееносца пересекает эклиптику?

Первая Версия (наиболеее вероятная): Разделение эклиптики на двенадцать интервалов-созвездий для обозначения и записи небесных координат светил, является величайшим изобретением Вавилонских астрономов, которое, по-видимому, было сделано, примерно, на рубеже VII - VI века до нашей эры, когда точка осеннего равноденствия находилась на границе современных созвездий Весов и Девы. Но, дело в том, что в  древней Месопотамии уже два тысячелетия культивировался лунно-солнечный календарь, с корректировкой дат под тропический год путем введения дополнительного високосного 13-го месяца. Продолжительность и год назначения високосного месяца до изобретения зодиака определялся путем наблюдений за Луной, а именно по затмению очень молодой Луной одной из Звёзд Бога Забабы (рис. 13.2.Oph). Наблюдения проводились в первый лунный месяц после осеннего равноденствия. При встраивании зодиакальных созвездий в традиционную картину небес вавилонские звездочеты (халдеи) сохранили специальное место в зодиакальном поясе для "Звезд Забабы" или, возможно, южной части до сих пор неразгаданного созвездия "ŠU.PA".

Вторая версия: Гиппарх Никейский в 129 год до н.э. явил миру свой звездный каталог, явившийся прообразом дошедшего до нас каталога из "Альмагеста" Птолемея. В каталоге Гиппарха присутствуют все 12 из позаимствованных у вавилонян зодиакальных созвездий. При встраивании созвездий зодиака Гиппарх или его предшественники, там, где это было возможно, старались сохранить стройную мифологическую картину древнегреческого звездного неба. Так у Змеедержца, олицетворяющего Бога-целителя Асклепия, постарались сохранить ноги, а дубинка Ориона вклинивается в зодиакальный пояс, почти задевая линию эклиптики. С другой стороны вынужденно обрезаны Пегас и Телец, а Клешни скорпиона, со временем будут превращены в Весы.

Некоторые любители мистики приписывают целительному созвездию Змееносца зловещий 13 Знак Зодиака. Так вот, знаками зодика обозначают 12 тридцатиградусных секторов, зодиакального круга, присваивая им символические значки близлежащих созвездий, все вместе эти сектора заполняют все 360 градусов эклиптики и никаких других знаков зодиака быть не может. А символические значки есть у всех созвездий: у Змееносца - это знак , у Ориона - знак , у Возничего - .

У Древних Греков и у Древних Римлян, так же как и у Древних народов Месопотамии, образы созвездий неразрывно связаны с различными мифологическими сюжетами, в данном случае, речь идет о Врачевателе Асклепии - в римской версии Эскулапе (пример тому эпиграф страницы). Мне больше нравится Римская версия имени змеедержца, поэтому в дальнейшем речь будет идти об Эскулапе:

МИФ: Как известно змеи бессмертны, ибо они перерождаются каждый год, обновляясь, они оставляют в память о прежнем теле старую кожу. Поэтому, когда уже обретший славу Эскулап задумался о возможности сделать человека бессмертным, змеи стали объектами его пристального изучения.
Эскулап Бог Медицины был сыном Аполлона и царевны Корониды и воспитывался кентавром Хироном. По просьбе Аполлона Хирон обучил воспитанника основам врачевания.
Практикуя, Эскулап достиг в искусстве врачевания таких высот, что намного превзошел своего учителя и стал лечить на божественном уровне. Его ученики-целители воздвигли в честь Эскулапа Храмы, в которых врачевали сами и называли себя терапевтами Эскулапа.
Сам Эскулап, задумываясь о возможности подарить бессмертие людям, приручил серого полоза, пытаясь изучить секрет бессмертия змей.
Однажды Эскулапа вызвали на остров Крит во дворец царя Миноса, для лечения его сына принца Главка. Не успел Эскулап добраться до пациента, как тот умер. Убитый горем отец приказал не отпускать Эскулапа от тела сына, пока тот не оживит его.
Пребывающий в поисках решения Эскулап, вдруг почувствовал прикосновение к руке, сжимающей посох, - его ручной змей поднялся к ней, обвившись вокруг посоха, во рту у него была какая-то незнакомая трава. С помощью этой таинственной травы Эскулапу удалось воскресить Главка и сделать его бессмертным.
В течение короткого времени Эскулап воскресил и подарил бессмертие нескольким царственным особам . За что прогневил Бога подземного Царства Мертвых.
Плутон (он же Аид) немедленно отправился к Юпитеру (он же Зевс) и красочно с акцентами рассказал ему о деятельности Эскулапа. Больше всего Юпитера взбесило, что целитель начал дарить людям бессмертие и чуть ли не прировнял их к богам.
В гневе он решил изолировать Эскулапа от людей и отправил его на небеса вместе со змеем.
Это произошло так внезапно, что Эскулап даже посох не успел прихватить. С тех пор бог исцеления взирает на мир людей с небес, но божественное исцеление, увы, никому предоставить не может. А Юпитер попытался наслать на людей забвение о целителе, представив небесную пару как Змееносец и Змея.
На Земле у Эскулапа остались пять дочерей и его последователи терапевты. Дочери стали богинями различных областей медицины. Нам всем, например, известны Гигея (богиня гигиены) и Панацея (богиня лекарств, создательница таблетки от всех болезней).
Люди не забыли об Эскулапе, и даже потомков его змея - теперь целый вид серой европейской неядовитой змеи называют Эскулапов полоз, а еще змея стала символом медицины.
(Образ Эскулапа, известный в наше время как созвездие Змееносец, запечатлен на рисунке  5.1.Oph, а так же на нашей карте звездного неба России).

Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в 10 веке нашей эры в своей "Книге неподвижных звезд"^{2}, представляет собственное видение звездного образа Змееносца со Змеёй.
Ас-Суфи изображает мужчину, держащего в руках змею, при этом звезды, лежащие на фигуре змеедержца, раскрашивает красным, а звезды, расположенные на фигуре змеи и вне фигур, - черным, а так же обозначает местоположение 24-х звёзд на фигуре Змееносца и 18 звезд на фигуре Змеи (рис.15.Oph):

Рис. 15.Oph. Созвездие Змееносец со змеей в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране)

Атлас Яна Гевелия «Уранография», опубликованный в 1690 году, до сих пор считается эталоном качества изображения небесных объектов, в нём созвездие Змееносца представлено совместно с созвездием Змеи. Всего на рисунке Змееносца изображено 38 звезд.
Для создания коллажа, на котором изображено созвездие, был использован рисунок из атласа Яна Гевелия. Коллаж представляет собой зеркальное отражение штрихового рисунка оригинала, который помещён на тёмно-синий фон. Это создаёт ощущение, будто мы смотрим на ночное небо и представляем себе образы созвездий:

Рис. 16.Oph. Созвездия Змееносец и Змея - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас и расположены на фигурах Змееносца и Змеи)



Sergey Ov (Seosnews9)



1. К группе Геркулеса будем относить созвездия:
Лебедь, Лира, Геркулес, Лисичка, Стрела, Орел, Щит, Змея, Змееносец.

Рис. 17.Oph. Группа созвездий Геркулеса

Созвездия Геркулес, Змееносец, Змееносец объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Щит, Стрела, Лисичка, Лира и Орел попали сюда по большей части благодаря общим границам. Лебедь, вероятно, был добавлен в группу потому, что его самая яркая звезда является вершиной сезонного астеризма "Летне-осенний Треугольник" (Альтаир-Денеб-Вега), а так же благодаря существованию мифа о Стимфалийских птицах и мифа об Орфее, который объединяет созвездия Лиры и Лебедя.

Когда я впервые познакомился с созданными Дональдом Мензелем группами созвездий Большой Медведицы (10 созвездий) и Зодиака (12 созвездий), то просто тихо радовался: "Вот, найден способ для лучшего запоминания созвездий!".
Я радовался, когда дело дошло до группы созвездий Персея (9 созвездий) и группы Ориона (5 созвездий) - все компактно и логично.
И вот подошел черед до предложенной Мензелем группы Геркулеса: 19 созвездий, которые наполовину разбросаны по разным участкам неба - такое не то что запоминать, искать неудобно!
Поэтому решил, что в дальнейшем Мензелевский список группы Геркулеса лучше разбить на две группы - северную и южную: для северной группы сохраним старое название "группа Геркулеса" (9 созвездий или 10, если считать хвост и голову Змееносца отдельно), а для южной - пока предлагается рабочее название: "группа Центавра" ее список созвездий, вероятно, еще нужно будет редактировать.

Геркулес - это римское имя древнегреческого героя Геракла. В изложенном здесь мифологическом сюжете ограничимся списком подвигов, подходящего для нашей северной группы созвездий Геркулеса:
Миф о подвигах Геракла /рим. Геркулеса/ (краткое изложение)
Геракл - сын Зевса и царицы Алкмены, внучки Персея.
Когда Геракл был еще младенцем, Гера жена Зевса узнав о внебрачном ребенке, наслала на него двух змей. Змееносца должны были задушить младенца, но Геракл проявил недюжинную силу и сам удавил змей схватив их за горло - эту сцену могут отображать созвездия Змееносец и Змееносец.
Когда повзрослевший Геракл вынужден был совершать свои подвиги на службе у царя Эврисфея, то четвертый из них заключался в изгнании с Пелопоннесого полуострова Стимфалийских птиц - роль Стимфалийских птиц в некоторых источниках отводится созвездиям Орла, Лебедя и Лиры.
Созвездие Геркулеса и расположенное выше созвездие Дракона олицетворяют сцену из последнего двенадцатого подвига Геракла: на небесном полотне запечатлен момент, когда Геракл-Геркулес пытается выманить Дракона, охраняющего сад Гесперид, чтобы угостить его дубиной...

2. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике»^{4} .

3. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Зимний Треугольник^{4}.

4. Фотосфера - наиболее глубокие и плотные слои атмосферы звезды (в т. ч. и Солнца), из которых выходит главная доля излучаемой ею энергии^{4}.

5. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета

6. Собственные движения звёзд - видимые угловые перемещения звёзд по небесной сфере за год^{4}.



Литература:

{1}. Птолемей К. Альмагест: Математическое сочинение в тринадцати книгах: Перевод с древнегреческого И.Н. Веселовского. - Москва: Наука. Физматлит, 1998. - 672 с. - страница 235.

{2}. Sūfi, Abd al-Rahman ibn Umar, 903-986: Kitāb Suwar al-kawākib (al-thābitah) [Book of pictures of the fixed stars] - Dated 1009-10 (A.H. 400); Bodleian Library. - p. 419. - страницы 145 - 146.

{3}. Richard Hinckley Allen: Star Names - Their Lore and Meaning, reprinted in the Dover edition, 1963.

{4}. Большая советская энциклопедия: в 30 т. / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Сов. энцикл., 1969 – 1978.

● Главная  Знаки зодиака Созвездия ✔ Созвездие Змееносец
