Созвездие Змееносец в рисунках

В оригинальной статье "Созвездие Змееносец" многие из рисунков-иллюстраций показываются с помощью JavaScript, вследствие чего, они могут отображаться не на всех устройствах, на этой странице представлены для просмотра все изображения.



Рис. 1.Oph. Созвездие Змееносец, схема

Созвездие Змееносец (Ophiuchus [Офиу'хус]), не яркое экваториально-южное созвездие.
Змееносец единственное созвездие, через которое проходит эклиптика, при этом не являющееся зодиакальным.
Если бы Змееносца не "разлучили" с его Змеей, то Змееносец, он же Целитель, Асклепий, Эскулап, был бы самым крупным по площади созвездием звездного неба планеты Земля.
В настоящее время созвездия Змееносец и Змея относят к группе Геркулеса^[1].
В площадном рейтинге всей небесной сферы (небосферы) созвездие Змееносец одиннадцатое (11 место), а среди созвездий Южного полушария оно занимает седьмое место (948,3 кв.град.) вслед за созвездием Водолея.
Созвездие Змееносца граничит с шестью созвездиями - это Геркулес, Змея, Весы, Скорпион, Стрелец, Орел. Через южную треть созвездия проходит Млечный Путь.
Змееносец на территории России является заходящим, видимым полностью созвездием (склонение от 12,5° до -30°).
В полуночную кульминацию созвездие Змееносца попадает в конце мая и выходит из нее в начале июля (прямое восхождение от 15^ч 55^м до 18^ч 39^м), вследствие чего Змееносец считается летним созвездием.
На широте Москвы созвездие Змееносец всецело доступно для наблюдения с февраля по октябрь.

Звезды и схема созвездия Змееносец

Созвездие Змееносца, так же как созвездие Змеи, не может похвастаться обилием ярких звезд. К относительно ярким можно отнести пять звезд: белые Расальхаг (α Oph) и Сабик (η Oph), голубой Хан (ζ Oph), красный Йед Приор (δ Oph) и оранжевый Кебалрай (β Oph), все они включены в список навигационных звезд ^[2].
Альфа Змееносца Расальхаг - двойная звезда второй величины (α Oph, 2,07^m), находится на расстоянии около 48,6 световых лет от Земли, первый компонент системы является белым гигантом, второй красным карликом.   Светимость главного Альфа Змееносца в 30 раз превышает солнечную, температура поверхности сильно варьируется от экватора к полюсу от 7500К до 9400К, а радиус в среднем в 2,7 раза больше солнечного.

Границы созвездия и большая часть видимых звезд изображены на рисунке 2.Oph - вид на созвездие Змееносец в момент кульминации (в таком ракурсе принято представлять созвездия):

Рис. 2.Oph. Созвездие Змееносец. Исторически сложившиеся и утвержденные МАС (IAU) наименования наиболее приметных звезд.

Рис. 2.Oph. Чтобы увеличить изображение звезд созвездия на весь экран, кликните по рисунку.

Предметами особого интереса в созвездии Змееносца являются: галерея звёздных скоплений от Мессье 9 до Мессье 62 (М9, М10, М12, М14, М19 и М62) и коллекция темных туманностей, но все они не доступны для наблюдения невооруженным глазом, и мне кажется здесь будет уместным рассказ от третьей по яркости звезде голубого цвета - Хан.

Be-звезда созвездия Змееносец - Хан, ζ Oph, Дзета Змееносца

Рис. 3.Oph. Звезда Хан (ζ Oph) - инфракрасный снимок ударной волны, созданной Дзетой Змееносца в межзвёздном облаке



В качестве основного выбран звездный рисунок Змееносца, в целом соответствующий описанию Птолемея, хотя в нем имеет место нарушение границ созвездия, там где змеедержец ногой опирается на скорпиона (рис. 4.Oph):

Рис. 4.Oph. Созвездие Змееносец ( Ophiuchus - лат.). Диаграмма по звездам (контурное изображение) извивающейся змеи - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Авторская версия диаграммы по звездам (контурного изображения) змеи.

Схематическая визуализация Змееносца по звездам, представленная на рисунке 4.Oph, уже используется для изображения созвездия Змееносец на карте-планетарии: "Звездное небо России".

В созвездии Змееносца относительно яркие звезды расположены далеко друг от друга, например, угловое расстояние от α Oph Расальхаг до второй по яркости звезды η Oph Сабик составляет 27,3°. В таких случаях, как правило, очень низка возможность создания множества вариантов графических рисунков из линий, соединяющих эти звезды.
На рисунке 5.Oph представлены четыре чередующиеся схематические изображения из звезд Змееносца, которые можно обнаружить во время кульминации созвездия:

Рис. 5.1.Oph. Змееносец, схема С. Ов



Обозначения звезд по Байеру



Рис. 5.1.Oph. Змееносец, схема С. Ов



Рис. 5.2.Oph. Змееносец в тунике



Рис. 5.3.Oph. Змееносец, схема Х. Рея



Рис. 5.4.Oph. Змееносец, схема МАС (IAU)

Рис. 5.Oph. Варианты схематических изображений из звезд созвездия Змееносец - вид при кульминационном положении созвездия

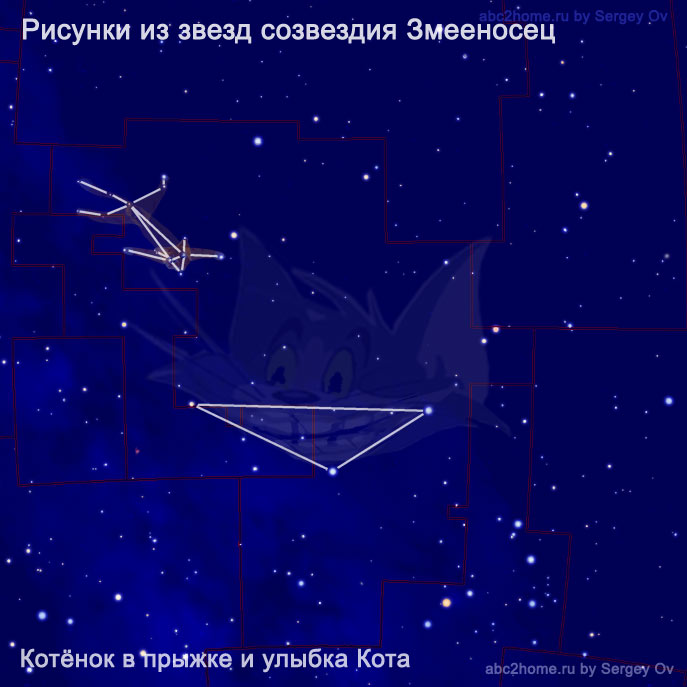

Ярчайшие звезды созвездия Змееносец позволяют создать так же образы, не связанные со змеедержцем, - их схематические изображения представлены на рисунке 6.Oph:

Рис. 6.1.Oph. Шатёр



Рис. 6.2.Oph. Высокая палатка



Рис. 6.3.Oph. Звездолет



Рис. 6.4.Oph. Звездный Скат Манта, схема С.Ов

Рис. 6.Oph. Рисунки из звезд созвездия Змееносец



Изобразительный возможности созвездия Змееносца, конечно же, представленными здесь рисунками не ограничиваются, еще достаточно большой резерв сохранен для полета изобразительной фантазии читателей.
Присылайте схематические рисунки на форум!



Астеризмы Змееносца

Астеризмы^[4] , могут сохраняться с самых древних времен, если они помогают распознать конкретные звезды или созвездия. Самым древним астеризмом созвездия Змееносец можно было бы считать звездный рисунок Рогатого Змея. В третьем тысячелетии до нашей эры шумеро-аккадские жрецы размещали одного из двух рогатых змеев Башму (Bašmu) или Мушхуш (Mušḫuššu) на месте современных созвездий Змеи и Змееносца.

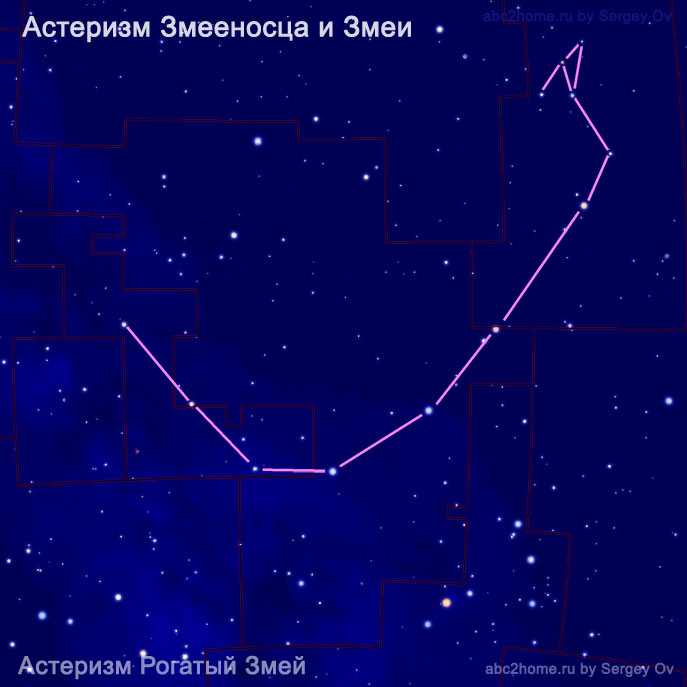

На рисунке 9.Oph представлен звездный рисунок Рогатого Змея, как астеризм:

Рис. 9.Oph. Древнейший астеризм: аккадо-шумерский "Рогатый Змей"- изображения из линий, соединяющих звезды созвездий Змея и Змееносец

Длина Рогатого Змея в представлениях Древних Шумеров могла быть заметно меньше и заканчиваться на оранжевой звезде Синистре (ν Oph, 3,32^m) или на холодно-белой звезде Сабик (η Oph, 2,43^m), относящимся к современному созвездию Змееносца.

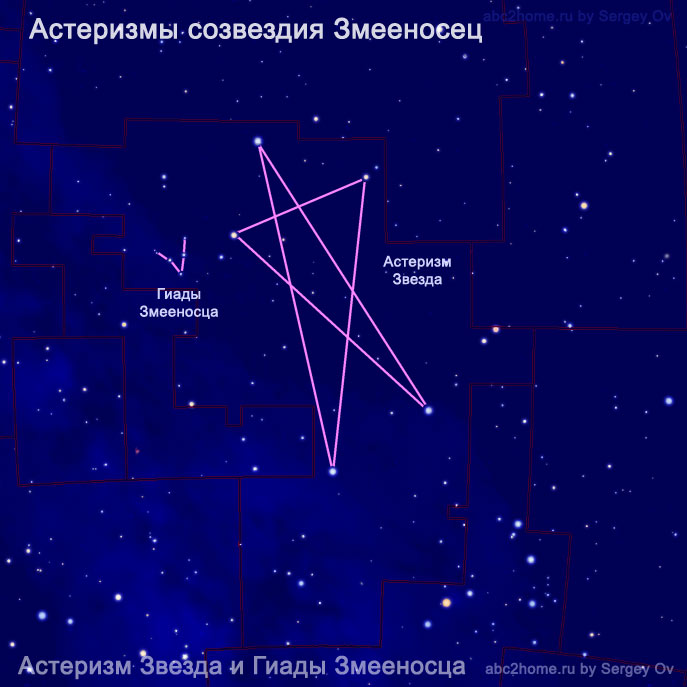

К современным астеризмам созвездия Змееносец, полностью укладывающимся в границы созвездия, относятся Гиады Змееносца (V-астеризм, V-астеризм Змееносца) и астеризм Звезда (рис. 10.Oph)

Рис. 10.Oph. Астеризмы Гиады Змееносца и Звезда - изображения из линий, соединяющих звезды созвездия Змееносец



Как найти созвездие Змееносца

Созвездие Змееносец на широтах Средней полосы России и южнее можно наблюдать с февраля по ноябрь. Наилучшим временем для ознакомления с созвездием Змееносца является промежуток с апреля по май и с июля по сентябрь включительно, когда созвездие полностью доступно для наблюдения в вечернее время.

Рис. 11.Oph. Как найти созвездие Змееносец от созвездий Большая Медведица, Волопас, Стрелец, Орел и Лебедь

Теперь остается только правильно определиться с угловыми размерами созвездия Змееносец. На рисунке 12.Oph созвездие представлено в том положении, таким его можно увидеть над головой весенним или летним вечером, повернувшись на юг или юго-запад.

Рис. 12.Oph. Оценка углового размера созвездия Змееносец с помощью вытянутой руки.

Как видим, как созвездие Змееносца занимает довольно большую площадь звездного неба, и ладонью вытянутой руки их закрыть не удастся.



История и мифология созвездия Змееносец

В имеющихся в настоящий момент клинописных артефактах глиняных табличках-астролябиях и MUL.APIN, свидетельствующих о шумерско-вавилонских астрономических достижениях, область звездного неба, относящаяся к современному созвездию Змееносца, обозначалась как ŠU.PA [Шу-Па] по одной из версий историков-интерпретаторов (рис. 13.1.Oph). Что такое ŠU.PA до сих пор остается загадкой, поскольку в настоящее время перевод еще не найден.
По другой версии на месте северной части созвездия Змееносец располагались Сидящие Боги DINGIR.TUSH.A.(MESH) или Стоящие Боги DINGIR.GUB.BA, в южной части находились Звезды Забабы, MUL.DZA.BA.BA - созвездие, связанное с вавилонским божеством Забабой, богом войны и богом покровителем города Киш (рис. 13.2.Oph):

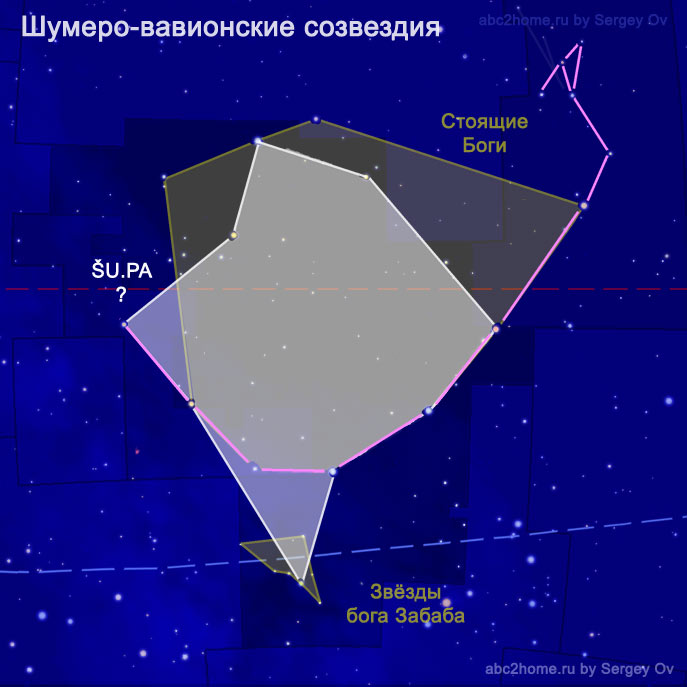

13.1.Oph. Астеризм Рогатый Змей и область размещения звездного объекта ŠU.PA, схема-реконструкция С.Ов

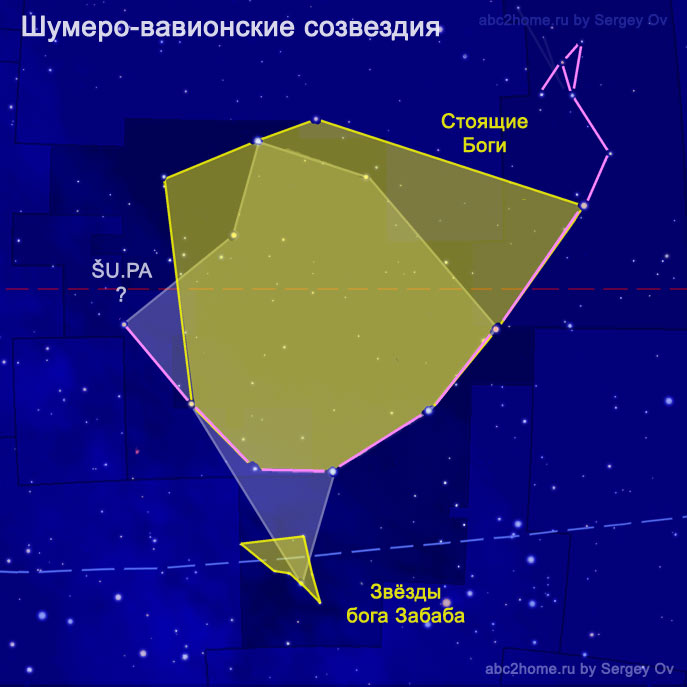

13.2.Oph. Область размещения Стоящих (Сидящих) Богов и созвездия Звезды Забаба

Рис. 13.Oph. Возможные версии расположения древнейших созвездий и астеризмов на месте современных созвездий Змея и Змееносец: аккадо-шумерский "Рогатый Змей" и созвездие "ŠU.PA", древневавилонские "Стоящие Боги" и "Звезды Бога Забаба":

Изображение оттиска печати на глине с изображением Рогатого Змея Башму^[Serpens] и бьющихся с ним богов представлено на рисунке 14.Oph:

Рис. 14.Oph. Ассирийский Рогатый Змей Башму в битве с богами - коллаж на основе оттиска каменной печати Новоассирийского Царства (IX - VII век до нашей эры).



Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в 10 веке нашей эры в своей "Книге неподвижных звезд"^{2}, представляет собственное видение звездного образа Змееносца со Змеёй.
Ас-Суфи изображает мужчину, держащего в руках змею, при этом звезды, лежащие на фигуре змеедержца, раскрашивает красным, а звезды, расположенные на фигуре змеи и вне фигур, - черным, а так же обозначает местоположение 24-х звёзд на фигуре Змееносца и 18 звезд на фигуре Змеи (рис.15.Oph):

Рис. 15.Oph. Созвездие Змееносец со змеей в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране)

Для создания коллажа, на котором изображено созвездие, был использован рисунок из атласа Яна Гевелия. Коллаж представляет собой зеркальное отражение штрихового рисунка оригинала, который помещён на тёмно-синий фон. Это создаёт ощущение, будто мы смотрим на ночное небо и представляем себе образы созвездий:

Рис. 16.Oph. Созвездия Змееносец и Змея - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас и расположены на фигурах Змееносца и Змеи)



Sergey Ov (Seosnews9)

Иллюстации к статье: Созвездие Змееносец, Ophiuchus (Oph) - самое загадочное созвездие земного неба из группы Геркулеса



1. К группе Геркулеса будем относить созвездия:
Лебедь, Лира, Геркулес, Лисичка, Стрела, Орел, Щит, Змея, Змееносец.

Рис. 17.Oph. Группа созвездий Геркулеса

Созвездия Геркулес, Змееносец, Змееносец объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Щит, Стрела, Лисичка, Лира и Орел попали сюда по большей части благодаря общим границам. Лебедь, вероятно, был добавлен в группу потому, что его самая яркая звезда является вершиной сезонного астеризма "Летне-осенний Треугольник" (Альтаир-Денеб-Вега), а так же благодаря существованию мифа о Стимфалийских птицах и мифа об Орфее, который объединяет созвездия Лиры и Лебедя.

Когда я впервые познакомился с созданными Дональдом Мензелем группами созвездий Большой Медведицы (10 созвездий) и Зодиака (12 созвездий), то просто тихо радовался: "Вот, найден способ для лучшего запоминания созвездий!".
Я радовался, когда дело дошло до группы созвездий Персея (9 созвездий) и группы Ориона (5 созвездий) - все компактно и логично.
И вот подошел черед до предложенной Мензелем группы Геркулеса: 19 созвездий, которые наполовину разбросаны по разным участкам неба - такое не то что запоминать, искать неудобно!
Поэтому решил, что в дальнейшем Мензелевский список группы Геркулеса лучше разбить на две группы - северную и южную: для северной группы сохраним старое название "группа Геркулеса" (9 созвездий или 10, если считать хвост и голову Змеи отдельно), а для южной - пока предлагается рабочее название: "группа Центавра" ее список созвездий, вероятно, еще нужно будет редактировать.

Геркулес - это римское имя древнегреческого героя Геракла. В изложенном здесь мифологическом сюжете ограничимся списком подвигов, подходящего для нашей северной группы созвездий Геркулеса:
Миф о подвигах Геракла /рим. Геркулеса/ (краткое изложение)
Геракл - сын Зевса и царицы Алкмены, внучки Персея.
Когда Геракл был еще младенцем, Гера жена Зевса узнав о внебрачном ребенке, наслала на него двух змей. Змеи должны были задушить младенца, но Геракл проявил недюжинную силу и сам удавил змей схватив их за горло (эту сцену могут отображать созвездия Змееносец и Змееносец, но на самом деле Змееносец - это бог-целитель Эскулап (Асклепий) и его ручная змея).
Когда повзрослевший Геракл вынужден был совершать свои подвиги на службе у царя Эврисфея, то четвертый из них заключался в изгнании с Пелопоннесого полуострова Стимфалийских птиц - роль Стимфалийских птиц в некоторых источниках отводится созвездиям Орла, Лебедя и Лиры.
Созвездие Геркулеса и расположенное выше созвездие Дракона олицетворяют сцену из последнего двенадцатого подвига Геракла: на небесном полотне запечатлен момент, когда Геракл-Геркулес пытается выманить Дракона, охраняющего сад Гесперид, чтобы угостить его дубиной...

2. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Летний Треугольник.

Литература:

{1}. Птолемей К. Альмагест: Математическое сочинение в тринадцати книгах: Перевод с древнегреческого И.Н. Веселовского. - Москва: Наука. Физматлит, 1998. - 672 с. - страница 235.

{2}. Sūfi, Abd al-Rahman ibn Umar, 903-986: Kitāb Suwar al-kawākib (al-thābitah) [Book of pictures of the fixed stars] - Dated 1009-10 (A.H. 400); Bodleian Library. - p. 419. - страницы 145 - 146.

{3}. Richard Hinckley Allen: Star Names - Their Lore and Meaning, reprinted in the Dover edition, 1963.

{4}. Большая советская энциклопедия: в 30 т. / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Сов. энцикл., 1969 – 1978.
